Netty源码分析第三章: 客户端接入流程
第二节: 处理接入事件之handle的创建
上一小节我们剖析完成了与channel绑定的ChannelConfig初始化相关的流程, 这一小节继续剖析客户端连接事件的处理
回到上一章NioEventLoop的processSelectedKey ()方法:
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
2 //获取到channel中的unsafe
3 final AbstractNioChannel.NioUnsafe unsafe = ch.unsafe();
4 //如果这个key不是合法的, 说明这个channel可能有问题
5 if (!k.isValid()) {
6 //代码省略
7 }
8 try {
9 //如果是合法的, 拿到key的io事件
10 int readyOps = k.readyOps();
11 //链接事件
12 if ((readyOps & SelectionKey.OP_CONNECT) != 0) {
13 int ops = k.interestOps();
14 ops &= ~SelectionKey.OP_CONNECT;
15 k.interestOps(ops);
16 unsafe.finishConnect();
17 }
18 //写事件
19 if ((readyOps & SelectionKey.OP_WRITE) != 0) {
20 ch.unsafe().forceFlush();
21 }
22 //读事件和接受链接事件
23 //如果当前NioEventLoop是work线程的话, 这里就是op_read事件
24 //如果是当前NioEventLoop是boss线程的话, 这里就是op_accept事件
25 if ((readyOps & (SelectionKey.OP_READ | SelectionKey.OP_ACCEPT)) != 0 || readyOps == 0) {
26 unsafe.read();
27 if (!ch.isOpen()) {
28 return;
29 }
30 }
31 } catch (CancelledKeyException ignored) {
32 unsafe.close(unsafe.voidPromise());
33 }
34}
35
我们看其中的if判断:
2
2
上一小节我们分析过, 如果当前NioEventLoop是work线程的话, 这里就是op_read事件, 如果是当前NioEventLoop是boss线程的话, 这里就是op_accept事件, 这里我们以boss线程为例进行分析
之前我们讲过, 无论处理op_read事件还是op_accept事件, 都走的unsafe的read()方法, 这里unsafe是通过channel拿到, 我们知道如果是处理accept事件, 这里的channel是NioServerSocketChannel, 这里与之绑定的unsafe是NioMessageUnsafe
我们跟到NioMessageUnsafe的read()方法:
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
2 //必须是NioEventLoop方法调用的, 不能通过外部线程调用
3 assert eventLoop().inEventLoop();
4 //服务端channel的config
5 final ChannelConfig config = config();
6 //服务端channel的pipeline
7 final ChannelPipeline pipeline = pipeline();
8 //处理服务端接入的速率
9 final RecvByteBufAllocator.Handle allocHandle = unsafe().recvBufAllocHandle();
10 //设置配置
11 allocHandle.reset(config);
12 boolean closed = false;
13 Throwable exception = null;
14 try {
15 try {
16 do {
17 //创建jdk底层的channel
18 //readBuf用于临时承载读到链接
19 int localRead = doReadMessages(readBuf);
20 if (localRead == 0) {
21 break;
22 }
23 if (localRead < 0) {
24 closed = true;
25 break;
26 }
27 //分配器将读到的链接进行计数
28 allocHandle.incMessagesRead(localRead);
29 //连接数是否超过最大值
30 } while (allocHandle.continueReading());
31 } catch (Throwable t) {
32 exception = t;
33 }
34 int size = readBuf.size();
35 //遍历每一条客户端连接
36 for (int i = 0; i < size; i ++) {
37 readPending = false;
38 //传递事件, 将创建NioSokectChannel进行传递
39 //最终会调用ServerBootstrap的内部类ServerBootstrapAcceptor的channelRead()方法
40 pipeline.fireChannelRead(readBuf.get(i));
41 }
42 readBuf.clear();
43 allocHandle.readComplete();
44 pipeline.fireChannelReadComplete();
45 //代码省略
46 } finally {
47 //代码省略
48 }
49}
50
首先获取与NioServerSocketChannel绑定config和pipeline, config我们上一小节进行分析过, pipeline我们将在下一章进行剖析
我们看这一句:
2
2
这里通过RecvByteBufAllocator接口调用了其内部接口Handler
我们看其RecvByteBufAllocator接口:
2
3
4
5
6
7
8
9
10
11
12
13
14
15
2 Handle newHandle();
3 interface Handle {
4 int guess();
5 void reset(ChannelConfig config);
6 void incMessagesRead(int numMessages);
7 void lastBytesRead(int bytes);
8 int lastBytesRead();
9 void attemptedBytesRead(int bytes);
10 int attemptedBytesRead();
11 boolean continueReading();
12 void readComplete();
13 }
14}
15
我们看到RecvByteBufAllocator接口只有一个方法newHandle(), 顾名思义就是用于创建Handle对象的方法, 而Handle中的方法, 才是实际用于操作的方法

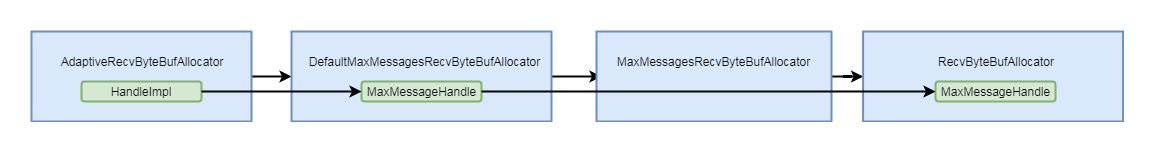

在RecvByteBufAllocator实现类中包含Handle的子类, 具体实现关系如下:
3-2-1
回到read()方法中再看这段代码:
2
2
unsafe()返回当前channel绑定的unsafe对象, recvBufAllocHandle()最终会调用AbstractChannel内部类AbstractUnsafe的recvBufAllocHandle()方法
跟进AbstractUnsafe的recvBufAllocHandle()方法:
2
3
4
5
6
7
8
2 //如果不存在, 则创建一个recvHandle的实例
3 if (recvHandle == null) {
4 recvHandle = config().getRecvByteBufAllocator().newHandle();
5 }
6 return recvHandle;
7}
8
如果如果是第一次执行到这里, 自身属性recvHandle为空, 会创建一个recvHandle实例, config()返回NioServerSocketChannel绑定的ChannelConfig, getRecvByteBufAllocator()获取其RecvByteBufAllocator对象, 这两部分上一小节剖析过了, 这里通过newHandle()创建一个Handle, 这里会走到AdaptiveRecvByteBufAllocator类中的newHandle()方法中
跟进newHandle()方法中:
2
3
4
2 return new HandleImpl(minIndex, maxIndex, initial);
3}
4
这里创建HandleImpl传入了三个参数, 这三个参数我们上一小节剖析过, minIndex为最小内存在SIZE_TABLE中的下标, maxIndex为最大内存在SEIZE_TABEL中的下标, initial是初始内存, 我们跟到HandleImpl的构造方法中:
2
3
4
5
6
7
2 this.minIndex = minIndex;
3 this.maxIndex = maxIndex;
4 index = getSizeTableIndex(initial);
5 nextReceiveBufferSize = SIZE_TABLE[index];
6}
7
初始化minIndex和maxIndex, 根据initial找到当前的下标, nextReceiveBufferSize是根据当前的下标找到对应的内存
这样, 我们就创建了个Handle对象
在这里我们需要知道, 这个handle, 是和channel唯一绑定的属性, 而AdaptiveRecvByteBufAllocator对象是和ChannelConfig对象唯一绑定的, 间接也是和channel进行唯一绑定
继续回到read()方法:
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
2 //必须是NioEventLoop方法调用的, 不能通过外部线程调用
3 assert eventLoop().inEventLoop();
4 //服务端channel的config
5 final ChannelConfig config = config();
6 //服务端channel的pipeline
7 final ChannelPipeline pipeline = pipeline();
8 //处理服务端接入的速率
9 final RecvByteBufAllocator.Handle allocHandle = unsafe().recvBufAllocHandle();
10 //设置配置
11 allocHandle.reset(config);
12 boolean closed = false;
13 Throwable exception = null;
14 try {
15 try {
16 do {
17 //创建jdk底层的channel
18 //readBuf用于临时承载读到链接
19 int localRead = doReadMessages(readBuf);
20 if (localRead == 0) {
21 break;
22 }
23 if (localRead < 0) {
24 closed = true;
25 break;
26 }
27 //分配器将读到的链接进行计数
28 allocHandle.incMessagesRead(localRead);
29 //连接数是否超过最大值
30 } while (allocHandle.continueReading());
31 } catch (Throwable t) {
32 exception = t;
33 }
34 int size = readBuf.size();
35 //遍历每一条客户端连接
36 for (int i = 0; i < size; i ++) {
37 readPending = false;
38 //传递事件, 将创建NioSokectChannel进行传递
39 //最终会调用ServerBootstrap的内部类ServerBootstrapAcceptor的channelRead()方法
40 pipeline.fireChannelRead(readBuf.get(i));
41 }
42 readBuf.clear();
43 allocHandle.readComplete();
44 pipeline.fireChannelReadComplete();
45 //代码省略
46 } finally {
47 //代码省略
48 }
49}
50
继续往下跟:
2
2
这个段代码是重新设置配置, 也就是将之前的配置信息进行初始化, 最终会走到, DefaultMaxMessagesRecvByteBufAllocator中的内部类MaxMessageHandle的reet中
我们跟进reset中:
2
3
4
5
6
2 this.config = config;
3 maxMessagePerRead = maxMessagesPerRead();
4 totalMessages = totalBytesRead = 0;
5}
6
这里仅仅对几个属性做了赋值, 简单介绍下这几个属性:
config:当前channelConfig对象
maxMessagePerRead:表示读取消息的时候可以读取几次(循环次数), maxMessagesPerRead()返回的是RecvByteBufAllocator的maxMessagesPerRead属性, 上一小节已经做过剖析
totalMessages:代表目前读循环已经读取的消息个数, 在NIO传输模式下也就是已经执行的循环次数, 这里初始化为0
totalBytesRead:代表目前已经读取到的消息字节总数, 这里同样也初始化为0
我们继续往下走, 这里首先是一个do-while循环, 循环体里通过int localRead = doReadMessages(readBuf)这种方式将读取到的连接数放入到一个List集合中, 这一步我们下一小节再分析, 我们继续往下走:
我们首先看allocHandle.incMessagesRead(localRead)这一步, 这里的localRead表示这次循环往readBuf中放入的连接数, 在Nio模式下这, 如果读取到一条连接会返回1
跟到中的MaxMessageHandle的incMessagesRead(int amt)方法中:
2
3
4
2 totalMessages += amt;
3}
4
这里将totalMessages增加amt, 也就是+1
这里totalMessage, 刚才已经剖析过, 在NIO传输模式下也就是已经执行的循环次数, 这里每次执行一次循环都会加一
再去看循环终止条件allocHandle.continueReading()
跟到MaxMessageHandle的continueReading()方法中:
2
3
4
5
6
7
8
9
10
11
2 //config.isAutoRead()默认返回true
3 // totalMessages < maxMessagePerRead
4 //totalMessages代表当前读到的链接, 默认是1
5 //maxMessagePerRead每一次最大读多少链接(默认16)
6 return config.isAutoRead() &&
7 attemptedBytesRead == lastBytesRead &&
8 totalMessages < maxMessagePerRead &&
9 totalBytesRead < Integer.MAX_VALUE;
10}
11
我们逐个分析判断条件:
config.isAutoRead(): 这里默认为true
attemptedBytesRead == lastBytesRead: 表示本次读取的字节数和最后一次读取的字节数相等, 因为到这里都没有进行字节数组的读取操作, 所以默认都为0, 这里也返回true
totalMessages < maxMessagePerRead: 表示当前读取的次数是否小于最大读取次数, 我们知道totalMessages每次循环都会自增, 而maxMessagePerRead默认值为16, 所以这里会限制循环不能超过16次, 也就是最多一次只能读取16条连接
totalBytesRead < Integer.MAX_VALUE: 表示读取的字节数不能超过int类型的最大值
这里就剖析完了Handle的创建和初始化过程, 并且剖析了循环终止条件等相关的逻辑
