1. 引言
\
正如我们所知,NGINX采用了异步、事件驱动的方法来处理连接。这种处理方式无需(像使用传统架构的服务器一样)为每个请求创建额外的专用进程或者线程,而是在一个工作进程中处理多个连接和请求。为此,NGINX工作在非阻塞的socket模式下,并使用了epoll 和 kqueue这样有效的方法。
\

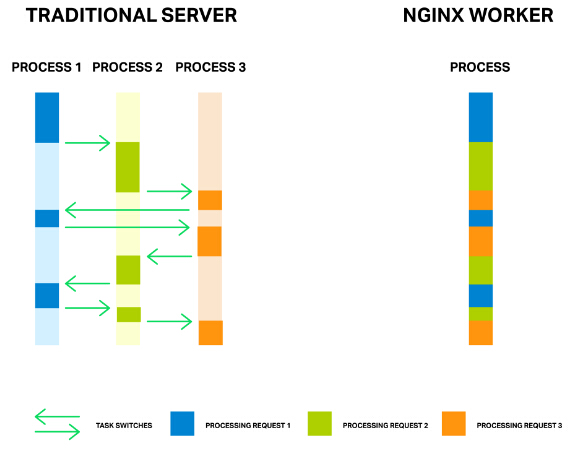

因为满负载进程的数量很少(通常每核CPU只有一个)而且恒定,所以任务切换只消耗很少的内存,而且不会浪费CPU周期。通过NGINX本身的实例,这种方法的优点已经为众人所知。NGINX可以非常好地处理百万级规模的并发请求。
\
\
\
每个进程都消耗额外的内存,而且每次进程间的切换都会消耗CPU周期并丢弃CPU高速缓存中的数据。
\\
但是,异步、事件驱动方法仍然存在问题。或者,我喜欢将这一问题称为“敌兵”,这个敌兵的名字叫阻塞(blocking)。不幸的是,很多第三方模块使用了阻塞调用,然而用户(有时甚至是模块的开发者)并不知道阻塞的缺点。阻塞操作可以毁掉NGINX的性能,我们必须不惜一切代价避免使用阻塞。
\
即使在当前官方的NGINX代码中,依然无法在全部场景中避免使用阻塞,NGINX1.7.11中实现的线程池机制解决了这个问题。我们将在后面讲述这个线程池是什么以及该如何使用。现在,让我们先和我们的“敌兵”进行一次面对面的碰撞。
\
2. 问题
\
首先,为了更好地理解这一问题,我们用几句话说明下NGINX是如何工作的。
\
通常情况下,NGINX是一个事件处理器,即一个接收来自内核的所有连接事件的信息,然后向操作系统发出做什么指令的控制器。实际上,NGINX干了编排操作系统的全部脏活累活,而操作系统做的是读取和发送字节这样的日常工作。所以,对于NGINX来说,快速和及时的响应是非常重要的。
\
\
\

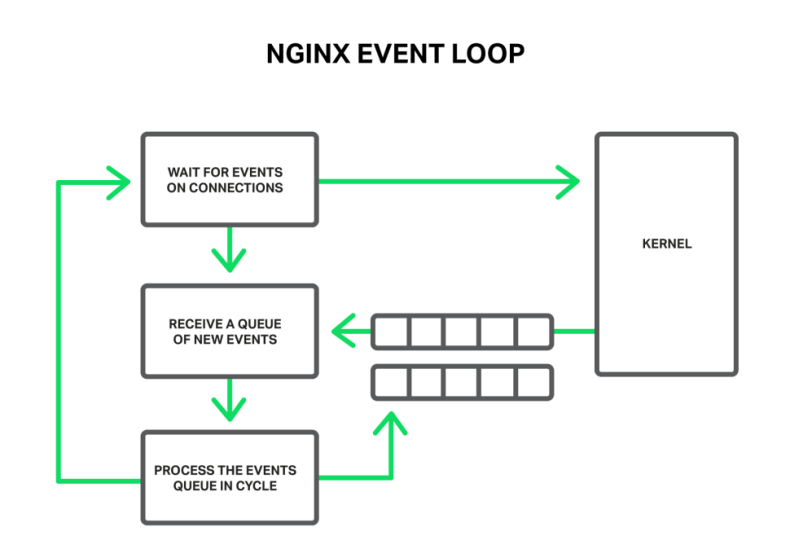

工作进程监听并处理来自内核的事件
\\
事件可以是超时、socket读写就绪的通知,或者发生错误的通知。NGINX接收大量的事件,然后一个接一个地处理它们,并执行必要的操作。因此,所有的处理过程是通过一个线程中的队列,在一个简单循环中完成的。NGINX从队列中取出一个事件并对其做出响应,比如读写socket。在多数情况下,这种方式是非常快的(也许只需要几个CPU周期,将一些数据复制到内存中),NGINX可以在一瞬间处理掉队列中的所有事件。
\
\
\

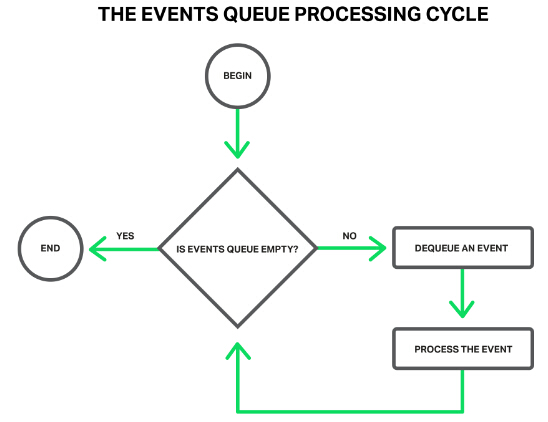

所有处理过程是在一个简单的循环中,由一个线程完成
\\
但是,如果NGINX要处理的操作是一些又长又重的操作,又会发生什么呢?整个事件处理循环将会卡住,等待这个操作执行完毕。
\
因此,所谓“阻塞操作”是指任何导致事件处理循环显著停止一段时间的操作。操作可以由于各种原因成为阻塞操作。例如,NGINX可能因长时间、CPU密集型处理,或者可能等待访问某个资源(比如硬盘,或者一个互斥体,亦或要从处于同步方式的数据库获得相应的库函数调用等)而繁忙。关键是在处理这样的操作期间,工作进程无法做其他事情或者处理其他事件,即使有更多的可用系统资源可以被队列中的一些事件所利用。
\
我们来打个比方,一个商店的营业员要接待他面前排起的一长队顾客。队伍中的第一位顾客想要的某件商品不在店里而在仓库中。这位营业员跑去仓库把东西拿来。现在整个队伍必须为这样的配货方式等待数个小时,队伍中的每个人都很不爽。你可以想见人们的反应吧?队伍中每个人的等待时间都要增加这些时间,除非他们要买的东西就在店里。
\
\
\

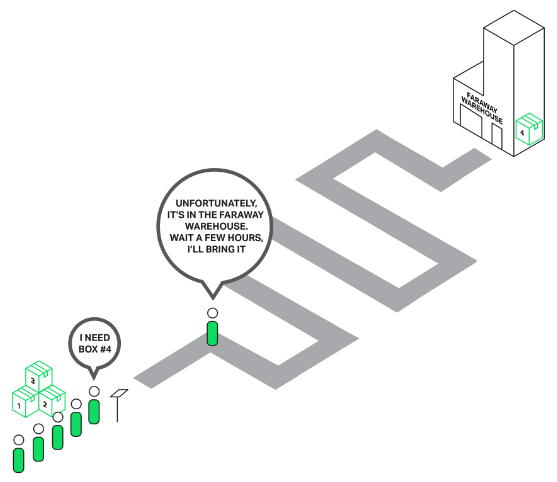

队伍中的每个人不得不等待第一个人的购买
\\
在NGINX中会发生几乎同样的情况,比如当读取一个文件的时候,如果该文件没有缓存在内存中,就要从磁盘上读取。从磁盘(特别是旋转式的磁盘)读取是很慢的,而当队列中等待的其他请求可能不需要访问磁盘时,它们也得被迫等待。导致的结果是,延迟增加并且系统资源没有得到充分利用。
\
\
\

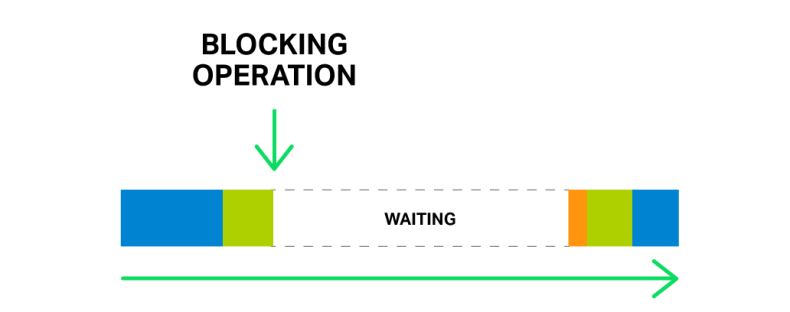

一个阻塞操作足以显著地延缓所有接下来的操作
\\
一些操作系统为读写文件提供了异步接口,NGINX可以使用这样的接口(见AIO指令)。FreeBSD就是个很好的例子。不幸的是,我们不能在Linux上得到相同的福利。虽然Linux为读取文件提供了一种异步接口,但是存在明显的缺点。其中之一是要求文件访问和缓冲要对齐,但NGINX很好地处理了这个问题。但是,另一个缺点更糟糕。异步接口要求文件描述符中要设置O_DIRECT标记,就是说任何对文件的访问都将绕过内存中的缓存,这增加了磁盘的负载。在很多场景中,这都绝对不是最佳选择。
\
为了有针对性地解决这一问题,在NGINX 1.7.11中引入了线程池。默认情况下,NGINX+还没有包含线程池,但是如果你想试试的话,可以联系销售人员,NGINX+ R6是一个已经启用了线程池的构建版本。
\
现在,让我们走进线程池,看看它是什么以及如何工作的。
\
3. 线程池
\
让我们回到那个可怜的,要从大老远的仓库去配货的售货员那儿。这回,他已经变聪明了(或者也许是在一群愤怒的顾客教训了一番之后,他才变得聪明的?),雇用了一个配货服务团队。现在,当任何人要买的东西在大老远的仓库时,他不再亲自去仓库了,只需要将订单丢给配货服务,他们将处理订单,同时,我们的售货员依然可以继续为其他顾客服务。因此,只有那些要买仓库里东西的顾客需要等待配货,其他顾客可以得到即时服务。
\
\
\

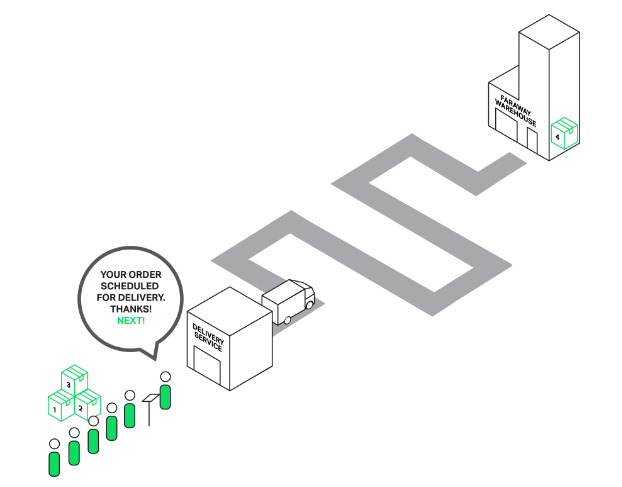

传递订单给配货服务不会阻塞队伍
\\
对NGINX而言,线程池执行的就是配货服务的功能。它由一个任务队列和一组处理这个队列的线程组成。
\当工作进程需要执行一个潜在的长操作时,工作进程不再自己执行这个操作,而是将任务放到线程池队列中,任何空闲的线程都可以从队列中获取并执行这个任务。
\
\
\

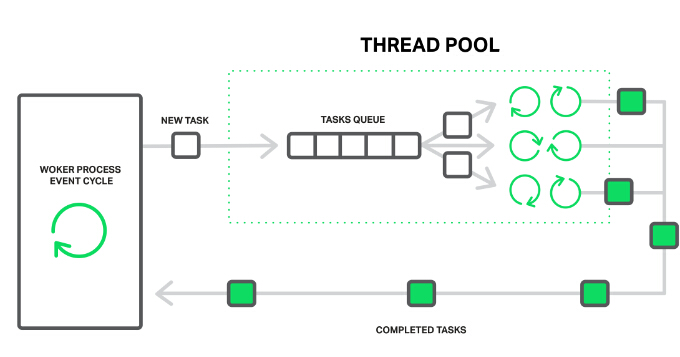

工作进程将阻塞操作卸给线程池
\\
那么,这就像我们有了另外一个队列。是这样的,但是在这个场景中,队列受限于特殊的资源。磁盘的读取速度不能比磁盘产生数据的速度快。不管怎么说,至少现在磁盘不再延误其他事件,只有访问文件的请求需要等待。
\
“从磁盘读取”这个操作通常是阻塞操作最常见的示例,但是实际上,NGINX中实现的线程池可用于处理任何不适合在主循环中执行的任务。
\
目前,卸载到线程池中执行的两个基本操作是大多数操作系统中的read()系统调用和Linux中的sendfile()。接下来,我们将对线程池进行测试(test)和基准测试(benchmark),在未来的版本中,如果有明显的优势,我们可能会卸载其他操作到线程池中。
\
4. 基准测试
\
现在让我们从理论过度到实践。我们将进行一次模拟基准测试(synthetic benchmark),模拟在阻塞操作和非阻塞操作的最差混合条件下,使用线程池的效果。
\
另外,我们需要一个内存肯定放不下的数据集。在一台48GB内存的机器上,我们已经产生了每文件大小为4MB的随机数据,总共256GB,然后配置NGINX,版本为1.9.0。
\
配置很简单:
\
1
2 1worker_processes 16;\\events {\ accept_mutex off;\}\\http {\ include mime.types;\ default_type application/octet-stream;\\ access_log off;\ sendfile on;\ sendfile_max_chunk 512k;\\ server {\ listen 8000;\\ location / {\ root /storage;\ }\ }\}
2
1
2 1\\
2
如上所示,为了达到更好的性能,我们调整了几个参数:禁用了logging和accept_mutex,同时,启用了sendfile并设置了sendfile_max_chunk的大小。最后一个指令可以减少阻塞调用sendfile()所花费的最长时间,因为NGINX不会尝试一次将整个文件发送出去,而是每次发送大小为512KB的块数据。
\
这台测试服务器有2个Intel Xeon E5645处理器(共计:12核、24超线程)和10-Gbps的网络接口。磁盘子系统是由4块西部数据WD1003FBYX 磁盘组成的RAID10阵列。所有这些硬件由Ubuntu服务器14.04.1 LTS供电。
\
\
\

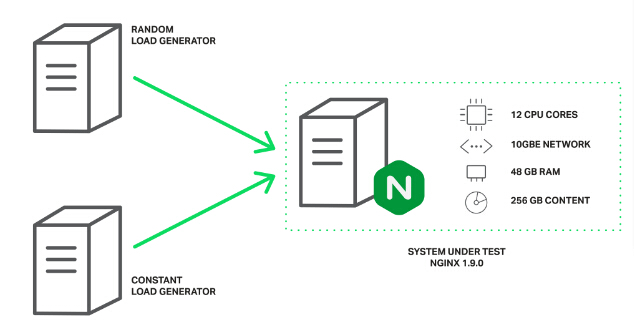

为基准测试配置负载生成器和NGINX
\\
客户端有2台服务器,它们的规格相同。在其中一台上,在wrk中使用Lua脚本创建了负载程序。脚本使用200个并行连接向服务器请求文件,每个请求都可能未命中缓存而从磁盘阻塞读取。我们将这种负载称作随机负载。
\
在另一台客户端机器上,我们将运行wrk的另一个副本,使用50个并行连接多次请求同一个文件。因为这个文件将被频繁地访问,所以它会一直驻留在内存中。在正常情况下,NGINX能够非常快速地服务这些请求,但是如果工作进程被其他请求阻塞的话,性能将会下降。我们将这种负载称作恒定负载。
\
性能将由服务器上ifstat监测的吞吐率(throughput)和从第二台客户端获取的wrk结果来度量。
\
现在,没有使用线程池的第一次运行将不会带给我们非常振奋的结果:
\
1
2 1% ifstat -bi eth2\eth2\Kbps in Kbps out\5531.24 1.03e+06\4855.23 812922.7\5994.66 1.07e+06\5476.27 981529.3\6353.62 1.12e+06\5166.17 892770.3\5522.81 978540.8\6208.10 985466.7\6370.79 1.12e+06\6123.33 1.07e+06
2
1
2 1\\
2
如上所示,使用这种配置,服务器产生的总流量约为1Gbps。从下面所示的top输出,我们可以看到,工作进程的大部分时间花在阻塞I/O上(它们处于top的D状态):
\
1
2 1top - 10:40:47 up 11 days, 1:32, 1 user, load average: 49.61, 45.77 62.89\Tasks: 375 total, 2 running, 373 sleeping, 0 stopped, 0 zombie\%Cpu(s): 0.0 us, 0.3 sy, 0.0 ni, 67.7 id, 31.9 wa, 0.0 hi, 0.0 si, 0.0 st\KiB Mem: 49453440 total, 49149308 used, 304132 free, 98780 buffers\KiB Swap: 10474236 total, 20124 used, 10454112 free, 46903412 cached Mem\\ PID USER PR NI VIRT RES SHR S %CPU %MEM TIME+ COMMAND\ 4639 vbart 20 0 47180 28152 496 D 0.7 0.1 0:00.17 nginx\ 4632 vbart 20 0 47180 28196 536 D 0.3 0.1 0:00.11 nginx\ 4633 vbart 20 0 47180 28324 540 D 0.3 0.1 0:00.11 nginx\ 4635 vbart 20 0 47180 28136 480 D 0.3 0.1 0:00.12 nginx\ 4636 vbart 20 0 47180 28208 536 D 0.3 0.1 0:00.14 nginx\ 4637 vbart 20 0 47180 28208 536 D 0.3 0.1 0:00.10 nginx\ 4638 vbart 20 0 47180 28204 536 D 0.3 0.1 0:00.12 nginx\ 4640 vbart 20 0 47180 28324 540 D 0.3 0.1 0:00.13 nginx\ 4641 vbart 20 0 47180 28324 540 D 0.3 0.1 0:00.13 nginx\ 4642 vbart 20 0 47180 28208 536 D 0.3 0.1 0:00.11 nginx\ 4643 vbart 20 0 47180 28276 536 D 0.3 0.1 0:00.29 nginx\ 4644 vbart 20 0 47180 28204 536 D 0.3 0.1 0:00.11 nginx\ 4645 vbart 20 0 47180 28204 536 D 0.3 0.1 0:00.17 nginx\ 4646 vbart 20 0 47180 28204 536 D 0.3 0.1 0:00.12 nginx\ 4647 vbart 20 0 47180 28208 532 D 0.3 0.1 0:00.17 nginx\ 4631 vbart 20 0 47180 756 252 S 0.0 0.1 0:00.00 nginx\ 4634 vbart 20 0 47180 28208 536 D 0.0 0.1 0:00.11 nginx\ 4648 vbart 20 0 25232 1956 1160 R 0.0 0.0 0:00.08 top\25921 vbart 20 0 121956 2232 1056 S 0.0 0.0 0:01.97 sshd\25923 vbart 20 0 40304 4160 2208 S 0.0 0.0 0:00.53 zsh
2
1
2 1\\
2
在这种情况下,吞吐率受限于磁盘子系统,而CPU在大部分时间里是空闲的。从wrk获得的结果也非常低:
\
1
2 1Running 1m test @ http://192.0.2.1:8000/1/1/1\ 12 threads and 50 connections\ Thread Stats Avg Stdev Max +/- Stdev\ Latency 7.42s 5.31s 24.41s 74.73%\ Req/Sec 0.15 0.36 1.00 84.62%\ 488 requests in 1.01m, 2.01GB read\Requests/sec: 8.08\Transfer/sec: 34.07MB
2
1
2 1\\
2
请记住,文件是从内存送达的!第一个客户端的200个连接创建的随机负载,使服务器端的全部的工作进程忙于从磁盘读取文件,因此产生了过大的延迟,并且无法在合理的时间内处理我们的请求。
\
现在,我们的线程池要登场了。为此,我们只需在location块中添加aio threads指令:
\
1
2 1location / {\ root /storage;\ aio threads;\}
2
1
2 1\\
2
接着,执行NGINX reload重新加载配置。
\
然后,我们重复上述的测试:
\
1
2 1% ifstat -bi eth2\eth2\Kbps in Kbps out\60915.19 9.51e+06\59978.89 9.51e+06\60122.38 9.51e+06\61179.06 9.51e+06\61798.40 9.51e+06\57072.97 9.50e+06\56072.61 9.51e+06\61279.63 9.51e+06\61243.54 9.51e+06\59632.50 9.50e+06
2
1
2 1\\
2
现在,我们的服务器产生的流量是9.5Gbps,相比之下,没有使用线程池时只有约1Gbps!
\
理论上还可以产生更多的流量,但是这已经达到了机器的最大网络吞吐能力,所以在这次NGINX的测试中,NGINX受限于网络接口。工作进程的大部分时间只是休眠和等待新的事件(它们处于top的S状态):
\
1
2 1top - 10:43:17 up 11 days, 1:35, 1 user, load average: 172.71, 93.84, 77.90\Tasks: 376 total, 1 running, 375 sleeping, 0 stopped, 0 zombie\%Cpu(s): 0.2 us, 1.2 sy, 0.0 ni, 34.8 id, 61.5 wa, 0.0 hi, 2.3 si, 0.0 st\KiB Mem: 49453440 total, 49096836 used, 356604 free, 97236 buffers\KiB Swap: 10474236 total, 22860 used, 10451376 free, 46836580 cached Mem\\ PID USER PR NI VIRT RES SHR S %CPU %MEM TIME+ COMMAND\ 4654 vbart 20 0 309708 28844 596 S 9.0 0.1 0:08.65 nginx\ 4660 vbart 20 0 309748 28920 596 S 6.6 0.1 0:14.82 nginx\ 4658 vbart 20 0 309452 28424 520 S 4.3 0.1 0:01.40 nginx\ 4663 vbart 20 0 309452 28476 572 S 4.3 0.1 0:01.32 nginx\ 4667 vbart 20 0 309584 28712 588 S 3.7 0.1 0:05.19 nginx\ 4656 vbart 20 0 309452 28476 572 S 3.3 0.1 0:01.84 nginx\ 4664 vbart 20 0 309452 28428 524 S 3.3 0.1 0:01.29 nginx\ 4652 vbart 20 0 309452 28476 572 S 3.0 0.1 0:01.46 nginx\ 4662 vbart 20 0 309552 28700 596 S 2.7 0.1 0:05.92 nginx\ 4661 vbart 20 0 309464 28636 596 S 2.3 0.1 0:01.59 nginx\ 4653 vbart 20 0 309452 28476 572 S 1.7 0.1 0:01.70 nginx\ 4666 vbart 20 0 309452 28428 524 S 1.3 0.1 0:01.63 nginx\ 4657 vbart 20 0 309584 28696 592 S 1.0 0.1 0:00.64 nginx\ 4655 vbart 20 0 30958 28476 572 S 0.7 0.1 0:02.81 nginx\ 4659 vbart 20 0 309452 28468 564 S 0.3 0.1 0:01.20 nginx\ 4665 vbart 20 0 309452 28476 572 S 0.3 0.1 0:00.71 nginx\ 5180 vbart 20 0 25232 1952 1156 R 0.0 0.0 0:00.45 top\ 4651 vbart 20 0 20032 752 252 S 0.0 0.0 0:00.00 nginx\25921 vbart 20 0 121956 2176 1000 S 0.0 0.0 0:01.98 sshd\25923 vbart 20 0 40304 3840 2208 S 0.0 0.0 0:00.54 zsh
2
1
2 1\\
2
如上所示,基准测试中还有大量的CPU资源剩余。
\
wrk的结果如下:
\
1
2 1Running 1m test @ http://192.0.2.1:8000/1/1/1\ 12 threads and 50 connections\ Thread Stats Avg Stdev Max +/- Stdev\ Latency 226.32ms 392.76ms 1.72s 93.48%\ Req/Sec 20.02 10.84 59.00 65.91%\ 15045 requests in 1.00m, 58.86GB read\Requests/sec: 250.57\Transfer/sec: 0.98GB
2
1
2 1\\
2
服务器处理4MB文件的平均时间从7.42秒降到226.32毫秒(减少了33倍),每秒请求处理数提升了31倍(250 vs 8)!
\
对此,我们的解释是请求不再因为工作进程被阻塞在读文件,而滞留在事件队列中,等待处理,它们可以被空闲的进程处理掉。只要磁盘子系统能做到最好,就能服务好第一个客户端上的随机负载,NGINX可以使用剩余的CPU资源和网络容量,从内存中读取,以服务于上述的第二个客户端的请求。
\
5. 依然没有银弹
\
在抛出我们对阻塞操作的担忧并给出一些令人振奋的结果后,可能大部分人已经打算在你的服务器上配置线程池了。先别着急。
\
实际上,最幸运的情况是,读取和发送文件操作不去处理缓慢的硬盘驱动器。如果我们有足够多的内存来存储数据集,那么操作系统将会足够聪明地在被称作“页面缓存”的地方,缓存频繁使用的文件。
\
“页面缓存”的效果很好,可以让NGINX在几乎所有常见的用例中展示优异的性能。从页面缓存中读取比较快,没有人会说这种操作是“阻塞”。而另一方面,卸载任务到一个线程池是有一定开销的。
\
因此,如果内存有合理的大小并且待处理的数据集不是很大的话,那么无需使用线程池,NGINX已经工作在最优化的方式下。
\
卸载读操作到线程池是一种适用于非常特殊任务的技术。只有当经常请求的内容的大小,不适合操作系统的虚拟机缓存时,这种技术才是最有用的。至于可能适用的场景,比如,基于NGINX的高负载流媒体服务器。这正是我们已经模拟的基准测试的场景。
\
我们如果可以改进卸载读操作到线程池,将会非常有意义。我们只需要知道所需的文件数据是否在内存中,只有不在内存中时,读操作才应该卸载到一个单独的线程中。
\
再回到售货员那个比喻的场景中,这回,售货员不知道要买的商品是否在店里,他必须要么总是将所有的订单提交给配货服务,要么总是亲自处理它们。
\
人艰不拆,操作系统缺少这样的功能。第一次尝试是在2010年,人们试图将这一功能添加到Linux作为fincore()系统调用,但是没有成功。后来还有一些尝试,是使用RWF_NONBLOCK标记作为preadv2()系统调用来实现这一功能(详情见LWN.net上的非阻塞缓冲文件读取操作和异步缓冲读操作)。但所有这些补丁的命运目前还不明朗。悲催的是,这些补丁尚没有被内核接受的主要原因,貌似是因为旷日持久的撕逼大战(bikeshedding)。
\
另一方面,FreeBSD的用户完全不必担心。FreeBSD已经具备足够好的异步读取文件接口,我们应该用这个接口而不是线程池。
\
6. 配置线程池
\
所以,如果你确信在你的场景中使用线程池可以带来好处,那么现在是时候深入了解线程池的配置了。
\
线程池的配置非常简单、灵活。首先,获取NGINX 1.7.11或更高版本的源代码,使用–with-threads配置参数编译。在最简单的场景中,配置看起来很朴实。我们只需要在http、 server,或者location上下文中包含aio threads指令即可:
\
1
2 1aio threads;
2
1
2 1\\
2
这是线程池的最简配置。实际上的精简版本示例如下:
\
1
2 1thread_pool default threads=32 max_queue=65536;\aio threads=default;
2
1
2 1\\
2
这里定义了一个名为“default”,包含32个线程,任务队列最多支持65536个请求的线程池。如果任务队列过载,NGINX将输出如下错误日志并拒绝请求:
\
1
2 1thread pool \"NAME\" queue overflow: N tasks waiting
2
1
2 1\\
2
错误输出意味着线程处理作业的速度有可能低于任务入队的速度了。你可以尝试增加队列的最大值,但是如果这无济于事,那么这说明你的系统没有能力处理如此多的请求了。
\
正如你已经注意到的,你可以使用thread_pool指令,配置线程的数量、队列的最大值,以及线程池的名称。最后要说明的是,可以配置多个独立的线程池,将它们置于不同的配置文件中,用做不同的目的:
\
1
2 1http {\ thread_pool one threads=128 max_queue=0;\ thread_pool two threads=32;\\ server {\ location /one {\ aio threads=one;\ }\\ location /two {\ aio threads=two;\ }\ }\…\}
2
1
2 1\\
2
如果没有指定max_queue参数的值,默认使用的值是65536。如上所示,可以设置max_queue为0。在这种情况下,线程池将使用配置中全部数量的线程,尽可能地同时处理多个任务;队列中不会有等待的任务。
\
现在,假设我们有一台服务器,挂了3块硬盘,我们希望把该服务器用作“缓存代理”,缓存后端服务器的全部响应信息。预期的缓存数据量远大于可用的内存。它实际上是我们个人CDN的一个缓存节点。毫无疑问,在这种情况下,最重要的事情是发挥硬盘的最大性能。
\
我们的选择之一是配置一个RAID阵列。这种方法毁誉参半,现在,有了NGINX,我们可以有其他的选择:
\
1
2 1\\proxy_cache_path /mnt/disk1 levels=1:2 keys_zone=cache_1:256m max_size=1024G\ use_temp_path=off;\proxy_cache_path /mnt/disk2 levels=1:2 keys_zone=cache_2:256m max_size=1024G\ use_temp_path=off;\proxy_cache_path /mnt/disk3 levels=1:2 keys_zone=cache_3:256m max_size=1024G\ use_temp_path=off;\\thread_pool pool_1 threads=16;\thread_pool pool_2 threads=16;\thread_pool pool_3 threads=16;\\split_clients $request_uri $disk {\ 33.3% 1;\ 33.3% 2;\ * 3;\}\\location / {\ proxy_pass http:\ proxy_cache_key $request_uri;\ proxy_cache cache_$disk;\ aio threads=pool_$disk;\ sendfile on;\}
2
1
2 1\\
2
在这份配置中,使用了3个独立的缓存,每个缓存专用一块硬盘,另外,3个独立的线程池也各自专用一块硬盘。
\
缓存之间(其结果就是磁盘之间)的负载均衡使用split_clients模块,split_clients非常适用于这个任务。
\
在 proxy_cache_path指令中设置use_temp_path=off,表示NGINX会将临时文件保存在缓存数据的同一目录中。这是为了避免在更新缓存时,磁盘之间互相复制响应数据。
\
这些调优将带给我们磁盘子系统的最大性能,因为NGINX通过单独的线程池并行且独立地与每块磁盘交互。每块磁盘由16个独立线程和读取和发送文件专用任务队列提供服务。
\
我敢打赌,你的客户喜欢这种量身定制的方法。请确保你的磁盘也持有同样的观点。
\
这个示例很好地证明了NGINX可以为硬件专门调优的灵活性。这就像你给NGINX下了一道命令,让机器和数据用最佳姿势来搞基。而且,通过NGINX在用户空间中细粒度的调优,我们可以确保软件、操作系统和硬件工作在最优模式下,尽可能有效地利用系统资源。
\
7. 总结
\
综上所述,线程池是一个伟大的功能,将NGINX推向了新的性能水平,除掉了一个众所周知的长期危害——阻塞——尤其是当我们真正面对大量内容的时候。
\
甚至,还有更多的惊喜。正如前面提到的,这个全新的接口,有可能没有任何性能损失地卸载任何长期阻塞操作。NGINX在拥有大量的新模块和新功能方面,开辟了一方新天地。许多流行的库仍然没有提供异步非阻塞接口,此前,这使得它们无法与NGINX兼容。我们可以花大量的时间和资源,去开发我们自己的无阻塞原型库,但这么做始终都是值得的吗?现在,有了线程池,我们可以相对容易地使用这些库,而不会影响这些模块的性能。
\
查看英文原文:Thread Pools in NGINX Boost Performance 9x!
