Linux内核如何装载和启动一个可执行程序

1
2
1***预处理：gcc –E –o hello.cpp hello.c -m32 　　　　　　（

2

1
2
3
4
5
6
1***可执行文件格式的发展过程:

2　　　　　　　　　　->   PE

3A.out -> COFF

4　　　　　　　　　　->   ELF

5

6

1
2
1***ELF中的三种主要的目标文件

2

1. 可重定位文件：保存代码和适当的数据，用来和其他object文件一起创建一个可执行文件或一个共享文件。主要是.o文件。

2. 可执行文件：保存一个用来执行的程序，指出了exec(BA_OS)如何来创建程序进程映象，怎么把文件加载出来以及从哪里开始执行。

3. 共享文件：保存着代码和数据用来被以下两个链接器链接。一是链接编译器，可以和其他的可重定位和共享文件创建其他的object文件；二是动态链接器，联合一个可执行文件和其他 共享文件来创建一个进程映象。主要是.so文件。

1
2
1***静态链接的ELF可执行文件与进程的地址空间

2

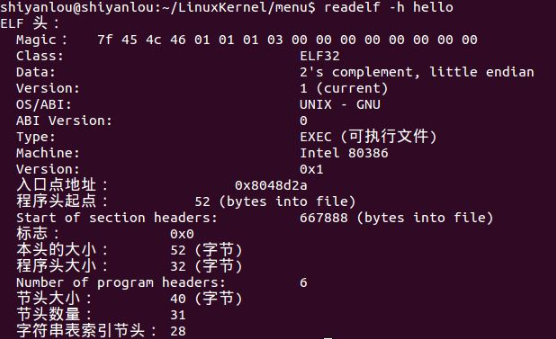

Entry point address：入口地址
一般为0x8048000开始

 　其原因是：32位x86的系统有4G的进程地址空间（前面的1G供内核用；之后的3G用户态可访问）当一个ELF可执行文件要加载到内存中时，先把代码段和数据段加载到当中。开始加载时，前面　     的都是ELF格式的头部信息，大小不尽相同，根据头部大小可确定程序的实际入口，当启动一个刚加载过可执行文件的进程时，就可从这个位置开始执行。

 一般静态链接会将所有的代码放在同一个代码段；动态链接的进程会有多个代码段。

实验要求：

理解编译链接的过程和ELF可执行文件格式，详细内容参考本周第一节；

编程使用exec*库函数加载一个可执行文件，动态链接分为可执行程序装载时动态链接和运行时动态链接，编程练习动态链接库的这两种使用方式，详细内容参考本周第二节；

使用gdb跟踪分析一个execve系统调用内核处理函数sys_execve ，验证您对Linux系统加载可执行程序所需处理过程的理解，详细内容参考本周第三节；推荐在实验楼Linux虚拟机环境下完成实验。

特别关注新的可执行程序是从哪里开始执行的？为什么execve系统调用返回后新的可执行程序能顺利执行？对于静态链接的可执行程序和动态链接的可执行程序execve系统调用返回时会有什么不同？

实验过程：

 进入实验楼环境，使用rm menu -rf命令  删除原来的menu,clone新的menu

 make rootfs命令，重新编译加载内核

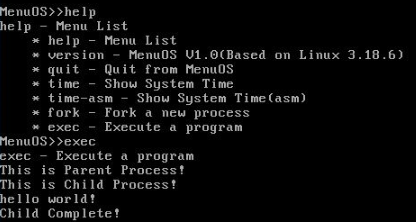

 使用exec命令

之后使用 -s -S冻结内核

开启gdb调试

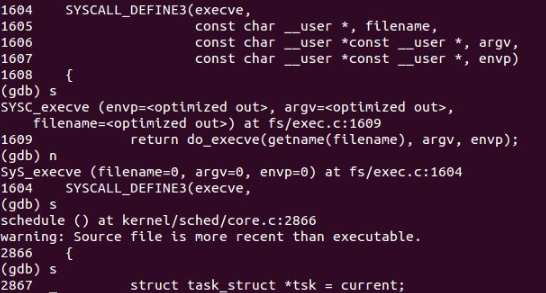

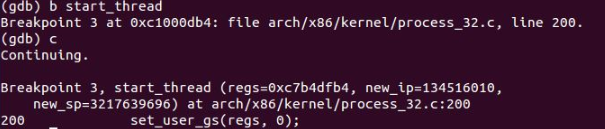

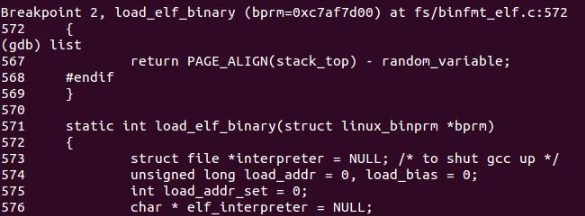

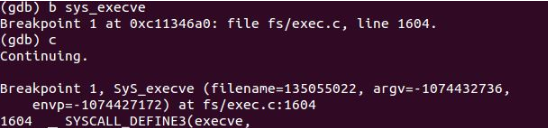

设置断点，并进行跟踪
