1、概述
前两遍文章中，我们一直在说后文要介绍Nginx + Keepalived的搭建方式。这篇文章开始，我们就来兑现前文的承诺，后续的两篇文章我们将介绍Nginx + Keepalived和 LVS + Keepalived搭建高可用的负载层系统。如果你还不了解Nginx和LVS的相关知识，请参见我之前的两篇文章《架构设计：负载均衡层设计方案（2）——Nginx安装》（http://blog.csdn.net/yinwenjie/article/details/46620711）、《架构设计：负载均衡层设计方案（4）——LVS原理》（http://blog.csdn.net/yinwenjie/article/details/46845997）
2、准备工作
2.1、准备两台独立工作的Nginx系统
准备两台Nginx的主机，如果您不知道为什么需要准备两台，没关系，准备就行。保证两台Nginx主机能够被外网访问。在我这里，安装两台Nginx的虚拟机IP地址分别是：
- Nginx VM1：192.168.61.129:80
- Nginx VM2：192.168.61.130:80
访问相关的地址，确保两台Nginx都是可用的：
- VM1：
-
VM2：
Nginx的安装在我的前文《架构设计：负载均衡层设计方案（2）——Nginx安装》（http://blog.csdn.net/yinwenjie/article/details/46620711）中已经进行了详细的讲解，所以这里的讲解就一笔带过。
2.2、再分别独立安装Keepalived系统
我们的目标是“在一台工作的Nginx崩溃的情况下，系统能够检测到，并自动将请求切换到另外一台备份的Nginx服务器上”。所以，之前安装的两台Nginx，一台是Master服务器是主要的工作服务器，另一台是备份服务器，在Master服务器出现问题后，由后者接替其工作。如下图所示（外网的请求使用一个由keepalived控制的虚拟的浮动IP进行访问）：
-
请到 www.keepalived.org 下载keepalived的稳定版本，我下载的是1.2.17版本。
-
解压，并且安装。注意，我在这里制定了perfix参数，指定安装位置，这是为了我自己便于管理。您在安装的时候，可以根据自己的情况来决定是不是加这个参数：
2
3
4
5
6
7
2
3./configure --perfix=/usr/keepalived-1.2.17
4
5make & make install
6
7
-
如果您不是安装到默认路径，那么为了将keepalived做成系统服务，您需要拷贝一些文件到指定的路径下，如下：
2
3
4
5
6
7
8
9
10
11
2
3cp /usr/keepalived-1.2.17/sbin/keepalived /usr/sbin/keepalived
4
5cp /usr/keepalived-1.2.17/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/keepalived
6
7mkdir /etc/keepalived
8
9cp /usr/keepalived-1.2.17/etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf
10
11
-
然后您可以将keepalived做成服务了：
2
3
4
5
2
3chkconfig keepalived on
4
5
3、检查Nginx状态
在正式介绍Nginx + Keepalived的配置前，我们首先介绍一下如何检查Nginx的状态。是的，这是为下一小节做准备。我们只有能够正确检查Nginx的状态，才说得上在Nginx节点出现问题的情况下，切换到另一台Nginx上接替其工作。
Nginx为什么会停止响应呢？在我的工作经验中，无非有以下几种情况：
- Nginx的所有进程被强行终止（或管理进程）。
这种情况，是我们需要检查和切换的。无论什么情况下进程被终止了，如果它不能重启，我们就要切换到备机。
- Nginx日志盘的挂载点崩溃或者磁盘写满。
这个也是我们需要检查和切换的。
- Nginx已经达到设置的最大连接数，暂时停止响应。
这种情况下，我们不能进行备机切换，因为通过VIP:192.168.61.100连接过来的用户请求比较多（在我们优化参数后，可以达到65535 / 4的数量），一旦我们进行备机切换，这些用户请求将全部异常。这个问题的解决需要靠增加负载机器，而不是主备切换。
- Nginx物理机异常关机。
这个肯定是需要进行检查和切换的。
我们来看一段Linux脚本：
2
3
4
5
6
7
8
9
10
11
2if [ $(ps -C nginx --no-header | wc -l) -eq 0 ]; then
3 /usr/nginx-1.6.2/sbin/nginx
4fi
5
6sleep 2
7if [ $(ps -C nginx --no-header | wc -l) -eq 0 ]; then
8 service keepalived stop
9fi
10
11
我们大致讲解一下“ps -C nginx –no-header | wc -l”这个命令：
-
ps 这个命令用来进行Linux中进程相关的查询，-C 意思是按照进程名称进行查询。查询出来后的结果如下：
2
3
4
5
6
2 PID TTY TIME CMD
3 3374 ? 00:00:00 nginx
4 3375 ? 00:00:01 nginx
5
6
-
如果要去掉统计出来的结果表的头部，那么要使用 –no-header参数，加上参数后，查询结果如下：
2
3
4
5
2 3374 ? 00:00:00 nginx
3 3375 ? 00:00:01 nginx
4
5
-
“|”，这是Linux中的管道流命令，将上一个命令的输出结果作为下一个命令的输入。
-
wc 统计命令，-l 参数，代表按行数进行统计。所以整个命令的输出结果为：
2
3
4
22
3
4
清楚了其中最关键的命令，我们再来讲解一下整个脚本的含义：
第一个判断说明的是，如果当前nginx的进程数量 == 0，那么执行nginx的启动命令，试图重新启动nginx；接下来等待2秒（这是为了给nginx一定的启动时间），然后再次查看Nginx的进程数量，如果仍然 == 0，那么停止这台机器的keepalived服务，以便备用的Keepalived节点检查到Keepalived已经停止这个事件，并将浮动IP切换到备用服务器上。
注意，这段脚本是和我机器上的Nginx安装路径、Keepalived服务的状态有关的，您如果要用的话，请进行相应的更改。
4、Nginx + Keepalived最简配置
4.1、请再次确认前提
（首先，为了保证不会出现额外的问题，请首先关闭防火墙，当然正式环境里面，防火墙不能关闭）
外网进行Nginx访问的浮动IP：192.168.61.100
-
我们将192.168.61.129这台服务器上运行的Nginx作为主要的Nginx，其上的keepalived服务我们设置成Master方式。
-
我们将192.168.61.129这台服务器上运行的Nginx作为备用的Nginx服务，其上的keepalived服务我们设置为Backup方式。
4.2、正式开始设置
注意，经过安装，您的keepalived配置文件的位置在“/etc/keepalived/keepalived.conf”（如果没有，请创建一个，但是经过之前的步骤，这个位置肯定是有文件的，如果没有可能是之前您的步骤出现了什么问题）。
4.2.1、设置192.168.61.129上的MASTER
我们先来看看192.168.61.129上的原始ip信息：
注意，这个129机器上的网卡设备号是eth1，而不是eth0，这个参数我们将在配置keepalived的时候使用到。
下面是129上keepalived的最简配置：
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
2# global setting , notify email setting
3global_defs {
4 #存在于同一个网段中，一组keepalived的各个节点都有不同的名字
5 #在全局设置中，我们还可以设置管理员的email信息等。
6 router_id LVS_V1
7}
8
9#这个是我们在上一小结讲到的nginx检查脚本，我们保存在这个文件中（注意文件权限）
10vrrp_script chknginx {
11 script "/usr/keepalived-1.2.17/bin/checknginx.sh"
12 #每10秒钟，检查一次
13 interval 10
14}
15
16#keepalived实例设置，是最重要的设置信息
17vrrp_instance VI_1 {
18 #state状态MASTER表示是主要工作节点。
19 #一个keepalived组中，最多只有一个MASTER节点，当然也可以没有
20 state MASTER
21 #实例所绑定的网卡设备，我的网卡设备是eth1。您按照您自己的来
22 interface eth1
23 #同一个keepalived组，节点的设置必须一样，这样才会被识别
24 virtual_router_id 52
25 #节点优先级，BACKUP的优先级一定要比MASTER的优先级低
26 priority 100
27 #组播信息发送间隔，两个节点设置必须一样
28 advert_int 1
29 #实际的eth1上的固定ip地址
30 mcast_src_ip=192.168.61.129
31 #验证信息，只有验证信息相同，才能被加入到一个组中。
32 authentication {
33 auth_type PASS
34 auth_pass 1111
35 }
36 #虚拟地址和绑定的端口，如果有多个，就绑定多个
37 #dev 是指定浮动IP要绑定的网卡设备号
38 virtual_ipaddress {
39 192.168.61.100 dev eth1
40 }
41
42 #设置的检查脚本
43 #关联上方的“vrrp_script chknginx”
44 track_script {
45 chknginx
46 }
47}
48
49
4.2.2、设置192.168.61.130上的BACKUP
再来看看192.168.61.130这个备用节点上keepalived的设置：
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
2# global setting , notify email setting
3global_defs {
4 #这里和master节点不同
5 router_id LVS_V2
6}
7
8#check nginx
9vrrp_script chknginx {
10 script "/usr/keepalived-1.2.17/bin/checknginx.sh"
11 interval 10
12}
13
14# instance setting
15vrrp_instance VI_1 {
16 # 这里和Master节点不一样
17 state BACKUP
18 interface eth1
19 # 这里一定是一样的
20 virtual_router_id 52
21 # 这里的优先级比Master节点低
22 priority 99
23 advert_int 1
24 # 这里和Master节点不一样
25 mcast_src_ip=192.168.61.130
26 authentication {
27 auth_type PASS
28 auth_pass 1111
29 }
30 virtual_ipaddress {
31 192.168.61.100 dev eth1
32 }
33
34 track_script {
35 chknginx
36 }
37}
38
39
4.3、启动主节点和备用节点
以上配置中请注意几个关键点：
- 注意nginx状态检查的脚本的位置，根据自己创建文件的位置不一样，脚本检查的指定位置也不一样
- 注意优先级，MASTER节点的优先级一定要高于所有的BACKUP节点。
- 注意局域网的组播地址，一定要可用。局域网内所有keepalived节点都是利用组播方式寻找对方。
- 谁说BACKUP节点只能有一个！？
- 最后，keepalived一定要注册成服务形式，您可以想象上面所有脚本、配置、命令如果重启后再来一次，会是什么情况。
接下来，我们要开始启动Master节点和Backup节点了，为了准确的查看日志状态，您需要观察系统日志。系统日志所在的位置：
2
3
2
3
先启动Master节点：
2
3
2
3
再启动Backup节点：
2
3
2
3

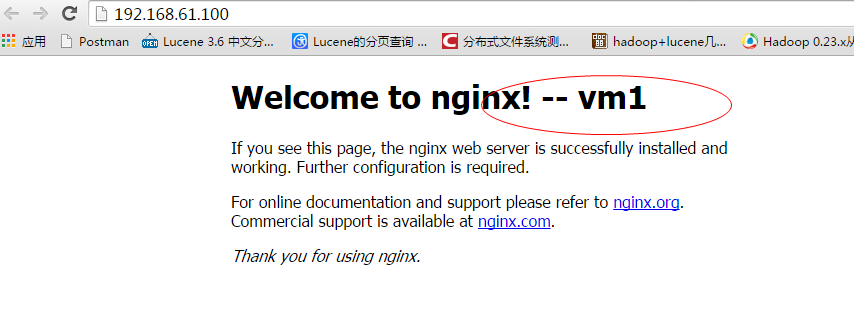

如果设置和启动都是成功的，您不会在日志信息中收到任何的keepalived报错信息。接下来您就可以使用192.168.61.100这个IP访问Nginx了：

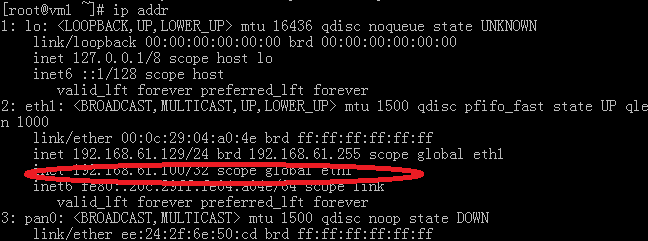

另外，这个绑定在192.168.61.129上的浮动ip：192.168.61.100，您通过ipconfig命令一般是看不到的，要使用ip addr命令进行查看：

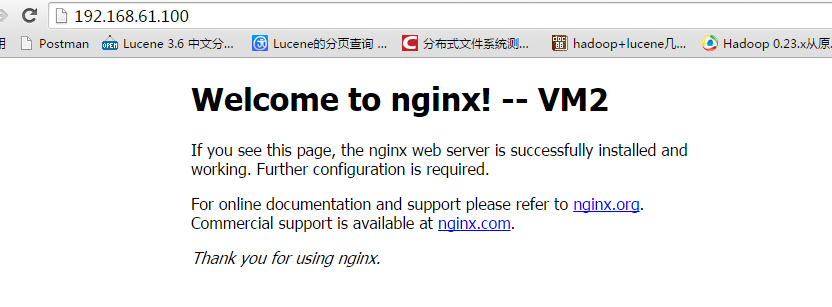

为了试验，我们主动停止Master节点上的keepalived服务（注意，杀Nginx进程不起作用，因为我们的检查脚本会试图重新启动Nginx进程），接下来我们可以看到浮动IP漂移到了130备机上：
5、Nginx + Keepalived非抢占模式
通过第4节的详细介绍，相信您对Nginx + Keepalived的安装方式有了一个明确的理解。keepalived的切换可以是自动的，但是却做不到毫秒级别，他怎么都需要几秒钟的时间进行切换。
这就有一个问题，虽然在主节点出现问题我们转向备份节点时，这个延时无可避免，但是在我们修复主节点后，实际上并没有必要再马上做一次切换，所以Keepalived提供了一种非抢占模式，来满足这个要求。
下面我们就来介绍一下Keepalived的非抢占模式的配置（无MASTER节点，全部依据优先级确定哪个节点进行工作）：
5.1、原来主节点的配置改动
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
2# global setting , notify email setting
3global_defs {
4 router_id LVS_V1
5}
6
7vrrp_script chknginx {
8 script "/usr/keepalived-1.2.17/bin/checknginx.sh"
9 interval 10
10 # 一旦节点失效，节点的优先级就减少2
11 # 有多少个keepalived节点，就填写多少数量。
12 # 这样保证这个节点的优先级比其他节点都低
13 weight -2
14 # fall 表示多少次检查失败，就算节点失效。默认1
15 #fall 1
16}
17
18vrrp_instance VI_1 {
19 #state状态都是BACKUP表示是主要工作节点。
20 state BACKUP
21 interface eth1
22 virtual_router_id 52
23 # 这个关键配置项，设置为“非抢占”模式
24 nopreempt
25 # 每个节点的优先级一定要不一样
26 priority 100
27 advert_int 1
28 mcast_src_ip=192.168.61.129
29 authentication {
30 auth_type PASS
31 auth_pass 1111
32 }
33 #虚拟地址和绑定的端口，如果有多个，就绑定多个
34 #dev 是指定浮动IP要绑定的网卡设备号
35 virtual_ipaddress {
36 192.168.61.100 dev eth1
37 }
38
39 #设置的检查脚本
40 #关联上方的“vrrp_script chknginx”
41 track_script {
42 chknginx
43 }
44}
45
46
原来的主节点设置更改完成。
5.2、原来备份节点的配置改动
加入“非抢占”模式的关键字、更改一个确定的优先级，设置检查失败后优先级的递减量，就行了。
6、后文介绍
这是我8月份的首篇文章，后文我们将介绍LVS + Keepalived + Nginx的安装和配置方式。注意，LVS被Keepalived后，就没有必要在对Nginx做Keepalived了。
