Netty源码分析第7章(编码器和写数据)—->第3节: 写buffer队列

释放双眼,带上耳机,听听看~!

Netty源码分析第7章(编码器和写数据)—->第3节: 写buffer队列



Netty源码分析七章: 编码器和写数据



第三节: 写buffer队列





之前的小节我们介绍过, writeAndFlush方法其实最终会调用write和flush方法

write方法最终会传递到head节点, 调用HeadContext的write方法:

1
2
3
4
1public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) throws Exception {
2    unsafe.write(msg, promise);
3}
4

这里通过unsafe对象的write方法, 将消息写入到缓存中, 具体的执行逻辑, 我们在这个小节进行剖析

我们跟到AbstractUnsafe的write方法中:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1public final void write(Object msg, ChannelPromise promise) {
2    assertEventLoop();
3    //负责缓冲写进来的byteBuf
4    ChannelOutboundBuffer outboundBuffer = this.outboundBuffer;
5    if (outboundBuffer == null) {
6        safeSetFailure(promise, WRITE_CLOSED_CHANNEL_EXCEPTION);
7        ReferenceCountUtil.release(msg);
8        return;
9    }
10    int size;
11    try {
12        //非堆外内存转化为堆外内存
13        msg = filterOutboundMessage(msg);
14        size = pipeline.estimatorHandle().size(msg);
15        if (size < 0) {
16            size = 0;
17        }
18    } catch (Throwable t) {
19        safeSetFailure(promise, t);
20        ReferenceCountUtil.release(msg);
21        return;
22    }
23    //插入写队列
24    outboundBuffer.addMessage(msg, size, promise);
25}
26

首先看
ChannelOutboundBuffer outboundBuffer =
this.outboundBuffer

ChannelOutboundBuffer的功能就是缓存写入的ByteBuf

我们继续看try块中的
msg = filterOutboundMessage(msg)

这步的意义就是将非对外内存转化为堆外内存

filterOutboundMessage方法方法最终会调用AbstractNioByteChannel中的filterOutboundMessage方法:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1protected final Object filterOutboundMessage(Object msg) {
2    if (msg instanceof ByteBuf) {
3        ByteBuf buf = (ByteBuf) msg;
4        //是堆外内存, 直接返回
5        if (buf.isDirect()) {
6            return msg;
7        }
8        return newDirectBuffer(buf);
9    }
10    if (msg instanceof FileRegion) {
11        return msg;
12    }
13    throw new UnsupportedOperationException(
14            "unsupported message type: " + StringUtil.simpleClassName(msg) + EXPECTED_TYPES);
15}
16

首先判断msg是否byteBuf对象, 如果是, 判断是否堆外内存, 如果是堆外内存, 则直接返回, 否则, 通过newDirectBuffer(buf)这种方式转化为堆外内存

回到write方法中:

outboundBuffer.addMessage(msg, size, promise)将已经转化为堆外内存的msg插入到写队列

我们跟到addMessage方法当中, 这是ChannelOutboundBuffer中的方法:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1public void addMessage(Object msg, int size, ChannelPromise promise) {
2    Entry entry = Entry.newInstance(msg, size, total(msg), promise);
3    if (tailEntry == null) {
4        flushedEntry = null;
5        tailEntry = entry;
6    } else {
7        Entry tail = tailEntry;
8        tail.next = entry;
9        tailEntry = entry;
10    }
11    if (unflushedEntry == null) {
12        unflushedEntry = entry;
13    }
14    incrementPendingOutboundBytes(size, false);
15}
16

首先通过
Entry.newInstance(msg, size, total(msg), promise) 的方式将msg封装成entry

然后通过调整tailEntry, flushedEntry, unflushedEntry三个指针, 完成entry的添加

这三个指针均是ChannelOutboundBuffer的成员变量

flushedEntry指向第一个被flush的entry

unflushedEntry指向第一个未被flush的entry

也就是说, 从flushedEntry到unflushedEntry之间的entry, 都是被已经被flush的entry

tailEntry指向最后一个entry, 也就是从unflushedEntry到tailEntry之间的entry都是没flush的entry

我们回到代码中:

创建了entry之后首先判断尾指针是否为空, 在第一次添加的时候, 均是空, 所以会将flushedEntry设置为null, 并且将尾指针设置为当前创建的entry

最后判断unflushedEntry是否为空, 如果第一次添加这里也是空, 所以这里将unflushedEntry设置为新创建的entry

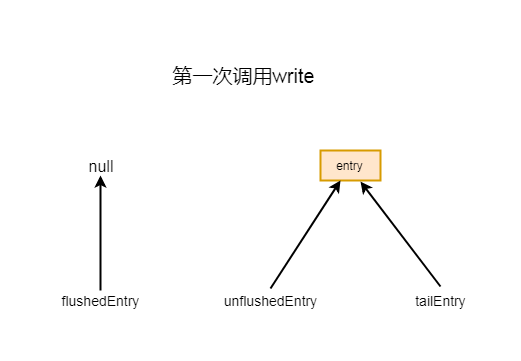

第一次添加如下图所示

Netty源码分析第7章(编码器和写数据)---->第3节: 写buffer队列

7-3-1

如果不是第一次调用write方法, 则会进入
if (tailEntry ==
null) 中else块:


Entry tail = tailEntry  这里tail就是当前尾节点


tail.next = entry  代表尾节点的下一个节点指向新创建的entry


tailEntry = entry  将尾节点也指向entry

这样就完成了添加操作, 其实就是将新创建的节点追加到原来尾节点之后

第二次添加
if (unflushedEntry ==
null) 会返回false, 所以不会进入if块

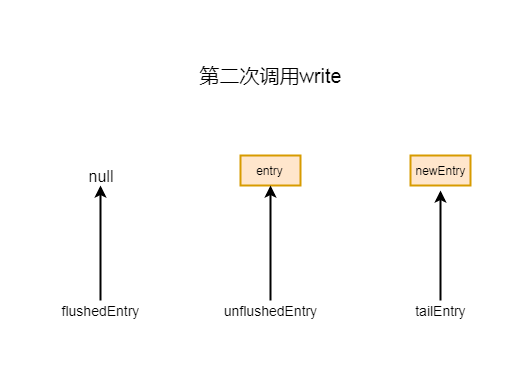

第二次添加之后指针的指向情况如下图所示:

Netty源码分析第7章(编码器和写数据)---->第3节: 写buffer队列

7-3-4

以后每次调用write, 如果没有调用flush的话都会在尾节点之后进行追加

回到代码中, 看这一步incrementPendingOutboundBytes(size, false)

这步时统计当前有多少字节需要被写出, 我们跟到这个方法中:

1
2
3
4
5
6
7
8
9
10
11
12
1private void incrementPendingOutboundBytes(long size, boolean invokeLater) {
2    if (size == 0) {
3        return;
4    }
5    //TOTAL_PENDING_SIZE_UPDATER当前缓冲区里面有多少待写的字节
6    long newWriteBufferSize = TOTAL_PENDING_SIZE_UPDATER.addAndGet(this, size);
7    //getWriteBufferHighWaterMark() 最高不能超过64k
8    if (newWriteBufferSize > channel.config().getWriteBufferHighWaterMark()) {
9        setUnwritable(invokeLater);
10    }
11}
12

看这一步:

1
2
1long newWriteBufferSize = TOTAL_PENDING_SIZE_UPDATER.addAndGet(this, size)
2

TOTAL_PENDING_SIZE_UPDATER表示当前缓冲区还有多少待写的字节, addAndGet就是将当前的ByteBuf的长度进行累加, 累加到newWriteBufferSize中

在继续看判断
if (newWriteBufferSize > channel.config().getWriteBufferHighWaterMark())


channel.config().getWriteBufferHighWaterMark() 表示写buffer的高水位值, 默认是64k, 也就是说写buffer的最大长度不能超过64k

如果超过了64k, 则会调用setUnwritable(invokeLater)方法设置写状态

我们跟到setUnwritable(invokeLater)方法中:

1
2
3
4
5
6
7
8
9
10
11
12
13
1private void setUnwritable(boolean invokeLater) {
2    for (;;) {
3        final int oldValue = unwritable;
4        final int newValue = oldValue | 1;
5        if (UNWRITABLE_UPDATER.compareAndSet(this, oldValue, newValue)) {
6            if (oldValue == 0 && newValue != 0) {
7                fireChannelWritabilityChanged(invokeLater);
8            }
9            break;
10        }
11    }
12}
13

这里通过自旋和cas操作, 传播一个ChannelWritabilityChanged事件, 最终会调用handler的channelWritabilityChanged方法进行处理

以上就是写buffer的相关逻辑



上一节: MessageToByteEncoder

下一节: 刷新buffer队列
