基于Dubbo框架构建分布式服务

释放双眼,带上耳机,听听看~!

Dubbo是Alibaba开源的分布式服务框架,我们可以非常容易地通过Dubbo来构建分布式服务,并根据自己实际业务应用场景来选择合适的集群容错模式,这个对于很多应用都是迫切希望的,只需要通过简单的配置就能够实现分布式服务调用,也就是说服务提供方(Provider)发布的服务可以天然就是集群服务,比如,在实时性要求很高的应用场景下,可能希望来自消费方(Consumer)的调用响应时间最短,只需要选择Dubbo的Forking Cluster模式配置,就可以对一个调用请求并行发送到多台对等的提供方(Provider)服务所在的节点上,只选择最快一个返回响应的,然后将调用结果返回给服务消费方(Consumer),显然这种方式是以冗余服务为基础的,需要消耗更多的资源,但是能够满足高实时应用的需求。
有关Dubbo服务框架的简单使用,可以参考我的其他两篇文章(《基于Dubbo的Hessian协议实现远程调用》,《基于Dubbo的Hessian协议实现远程调用》,后面参考链接中已给出链接),这里主要围绕Dubbo分布式服务相关配置的使用来说明与实践。

Dubbo服务集群容错

假设我们使用的是单机模式的Dubbo服务,如果在服务提供方(Provider)发布服务以后,服务消费方(Consumer)发出一次调用请求,恰好这次由于网络问题调用失败,那么我们可以配置服务消费方重试策略,可能消费方第二次重试调用是成功的(重试策略只需要配置即可,重试过程是透明的);但是,如果服务提供方发布服务所在的节点发生故障,那么消费方再怎么重试调用都是失败的,所以我们需要采用集群容错模式,这样如果单个服务节点因故障无法提供服务,还可以根据配置的集群容错模式,调用其他可用的服务节点,这就提高了服务的可用性。

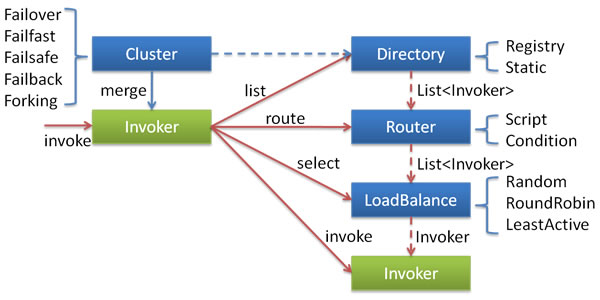

首先,根据Dubbo文档,我们引用文档提供的一个架构图以及各组件关系说明,如下所示:
基于Dubbo框架构建分布式服务
上述各个组件之间的关系(引自Dubbo文档)说明如下:

  • 这里的Invoker是Provider的一个可调用Service的抽象,Invoker封装了Provider地址及Service接口信息。
  • Directory代表多个Invoker,可以把它看成List,但与List不同的是,它的值可能是动态变化的,比如注册中心推送变更。
  • Cluster将Directory中的多个Invoker伪装成一个Invoker,对上层透明,伪装过程包含了容错逻辑,调用失败后,重试另一个。
  • Router负责从多个Invoker中按路由规则选出子集,比如读写分离,应用隔离等。
  • LoadBalance负责从多个Invoker中选出具体的一个用于本次调用,选的过程包含了负载均衡算法,调用失败后,需要重选。

我们也简单说明目前Dubbo支持的集群容错模式,每种模式适应特定的应用场景,可以根据实际需要进行选择。Dubbo内置支持如下6种集群模式:

  • Failover Cluster模式

配置值为failover。这种模式是Dubbo集群容错默认的模式选择,调用失败时,会自动切换,重新尝试调用其他节点上可用的服务。对于一些幂等性操作可以使用该模式,如读操作,因为每次调用的副作用是相同的,所以可以选择自动切换并重试调用,对调用者完全透明。可以看到,如果重试调用必然会带来响应端的延迟,如果出现大量的重试调用,可能说明我们的服务提供方发布的服务有问题,如网络延迟严重、硬件设备需要升级、程序算法非常耗时,等等,这就需要仔细检测排查了。
例如,可以这样显式指定Failover模式,或者不配置则默认开启Failover模式,配置示例如下:

1
2
3
4
5
6
7
8
9
1
2<dubbo:service interface="org.shirdrn.dubbo.api.ChatRoomOnlineUserCounterService" version="1.0.0"  cluster="failover" retries="2" timeout="100" ref="chatRoomOnlineUserCounterService" protocol="dubbo" >
3
4     <dubbo:method name="queryRoomUserCount" timeout="80" retries="2" />
5
6
7</dubbo:service>
8
9

上述配置使用Failover Cluster模式,如果调用失败一次,可以再次重试2次调用,服务级别调用超时时间为100ms,调用方法queryRoomUserCount的超时时间为80ms,允许重试2次,最坏情况调用花费时间160ms。如果该服务接口org.shirdrn.dubbo.api.ChatRoomOnlineUserCounterService还有其他的方法可供调用,则其他方法没有显式配置则会继承使用dubbo:service配置的属性值。

  • Failfast Cluster模式

配置值为failfast。这种模式称为快速失败模式,调用只执行一次,失败则立即报错。这种模式适用于非幂等性操作,每次调用的副作用是不同的,如写操作,比如交易系统我们要下订单,如果一次失败就应该让它失败,通常由服务消费方控制是否重新发起下订单操作请求(另一个新的订单)。

  • Failsafe Cluster模式

配置值为failsafe。失败安全模式,如果调用失败, 则直接忽略失败的调用,而是要记录下失败的调用到日志文件,以便后续审计。

  • Failback Cluster模式

配置值为failback。失败自动恢复,后台记录失败请求,定时重发。通常用于消息通知操作。

  • Forking Cluster模式

配置值为forking。并行调用多个服务器,只要一个成功即返回。通常用于实时性要求较高的读操作,但需要浪费更多服务资源。

  • Broadcast Cluster模式

配置值为broadcast。广播调用所有提供者,逐个调用,任意一台报错则报错(2.1.0开始支持)。通常用于通知所有提供者更新缓存或日志等本地资源信息。
上面的6种模式都可以应用于生产环境,我们可以根据实际应用场景选择合适的集群容错模式。如果我们觉得Dubbo内置提供的几种集群容错模式都不能满足应用需要,也可以定制实现自己的集群容错模式,因为Dubbo框架给我提供的扩展的接口,只需要实现接口com.alibaba.dubbo.rpc.cluster.Cluster即可,接口定义如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
1
2@SPI(FailoverCluster.NAME)
3
4public interface Cluster {
5
6 /**
7  * Merge the directory invokers to a virtual invoker.
8  * @param <T>
9  * @param directory
10  * @return cluster invoker
11  * @throws RpcException
12  */
13  @Adaptive
14  <T> Invoker<T> join(Directory<T> directory) throws RpcException;
15
16}
17

关于如何实现一个自定义的集群容错模式,可以参考Dubbo源码中内置支持的汲取你容错模式的实现,6种模式对应的实现类如下所示:

1
2
3
4
5
6
7
1com.alibaba.dubbo.rpc.cluster.support.FailoverCluster
2com.alibaba.dubbo.rpc.cluster.support.FailfastCluster
3com.alibaba.dubbo.rpc.cluster.support.FailsafeCluster
4com.alibaba.dubbo.rpc.cluster.support.FailbackCluster
5com.alibaba.dubbo.rpc.cluster.support.ForkingCluster
6com.alibaba.dubbo.rpc.cluster.support.AvailableCluster
7

可能我们初次接触Dubbo时,不知道如何在实际开发过程中使用Dubbo的集群模式,后面我们会以Failover Cluster模式为例开发我们的分布式应用,再进行详细的介绍。

Dubbo服务负载均衡

Dubbo框架内置提供负载均衡的功能以及扩展接口,我们可以透明地扩展一个服务或服务集群,根据需要非常容易地增加/移除节点,提高服务的可伸缩性。Dubbo框架内置提供了4种负载均衡策略,如下所示:

  • Random LoadBalance:随机策略,配置值为random。可以设置权重,有利于充分利用服务器的资源,高配的可以设置权重大一些,低配的可以稍微小一些
  • RoundRobin LoadBalance:轮询策略,配置值为roundrobin。
  • LeastActive LoadBalance:配置值为leastactive。根据请求调用的次数计数,处理请求更慢的节点会受到更少的请求
  • ConsistentHash LoadBalance:一致性Hash策略,具体配置方法可以参考Dubbo文档。相同调用参数的请求会发送到同一个服务提供方节点上,如果某个节点发生故障无法提供服务,则会基于一致性Hash算法映射到虚拟节点上(其他服务提供方)

在实际使用中,只需要选择合适的负载均衡策略值,配置即可,下面是上述四种负载均衡策略配置的示例:

1
2
3
4
5
6
1<dubbo:service interface="org.shirdrn.dubbo.api.ChatRoomOnlineUserCounterService" version="1.0.0"
2     cluster="failover" retries="2" timeout="100" loadbalance="random"
3     ref="chatRoomOnlineUserCounterService" protocol="dubbo" >
4     <dubbo:method name="queryRoomUserCount" timeout="80" retries="2" loadbalance="leastactive" />
5</dubbo:service>
6

上述配置,也体现了Dubbo配置的继承性特点,也就是dubbo:service元素配置了loadbalance=”random”,则该元素的子元素dubbo:method如果没有指定负载均衡策略,则默认为loadbalance=”random”,否则如果dubbo:method指定了loadbalance=”leastactive”,则使用子元素配置的负载均衡策略覆盖了父元素指定的策略(这里调用queryRoomUserCount方法使用leastactive负载均衡策略)。
当然,Dubbo框架也提供了实现自定义负载均衡策略的接口,可以实现com.alibaba.dubbo.rpc.cluster.LoadBalance接口,接口定义如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1/**
2 * LoadBalance. (SPI, Singleton, ThreadSafe)
3 *
4 * <a href="http://en.wikipedia.org/wiki/Load_balancing_(computing)">Load-Balancing</a>
5 *
6 * @see com.alibaba.dubbo.rpc.cluster.Cluster#join(Directory)
7 */
8@SPI(RandomLoadBalance.NAME)
9public interface LoadBalance {
10     /**
11     * select one invoker in list.
12     * @param invokers invokers.
13     * @param url refer url
14     * @param invocation invocation.
15     * @return selected invoker.
16     */
17    @Adaptive("loadbalance")
18     <T> Invoker<T> select(List<Invoker<T>> invokers, URL url, Invocation invocation) throws RpcException;
19}
20

如何实现一个自定义负载均衡策略,可以参考Dubbo框架内置的实现,如下所示的3个实现类:

1
2
3
4
1com.alibaba.dubbo.rpc.cluster.loadbalance.RandomLoadBalance
2com.alibaba.dubbo.rpc.cluster.loadbalance.RoundRobinLoadBalance
3com.alibaba.dubbo.rpc.cluster.loadbalance.LeastActiveLoadBalance
4

Dubbo服务集群容错实践

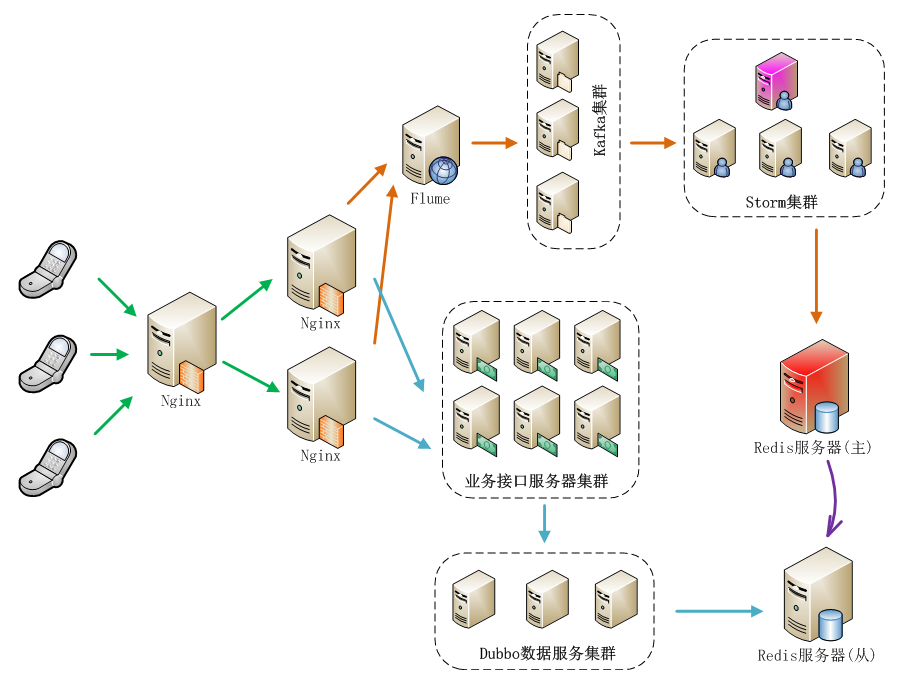

手机应用是以聊天室为基础的,我们需要收集用户的操作行为,然后计算聊天室中在线人数,并实时在手机应用端显示人数,整个系统的架构如图所示:
基于Dubbo框架构建分布式服务
上图中,主要包括了两大主要流程:日志收集并实时处理流程、调用读取实时计算结果流程,我们使用基于Dubbo框架开发的服务来提供实时计算结果读取聊天人数的功能。上图中,实际上业务接口服务器集群也可以基于Dubbo框架构建服务,就看我们想要构建什么样的系统来满足我们的需要。
如果不使用注册中心,服务消费方也能够直接调用服务提供方发布的服务,这样需要服务提供方将服务地址暴露给服务消费方,而且也无法使用监控中心的功能,这种方式成为直连。

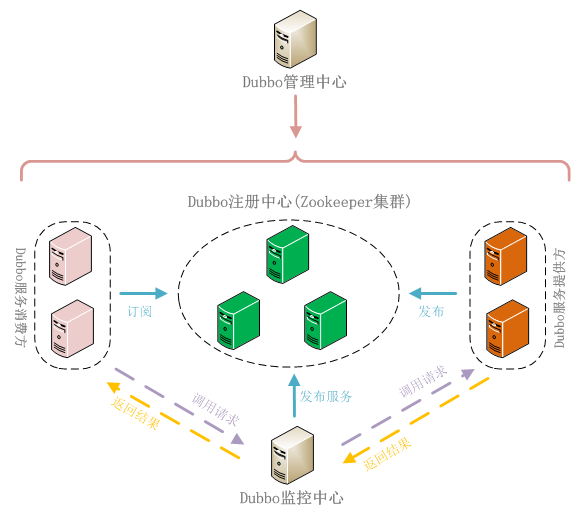

如果我们使用注册中心,服务提供方将服务发布到注册中心,而服务消费方可以通过注册中心订阅服务,接收服务提供方服务变更通知,这种方式可以隐藏服务提供方的细节,包括服务器地址等敏感信息,而服务消费方只能通过注册中心来获取到已注册的提供方服务,而不能直接跨过注册中心与服务提供方直接连接。这种方式的好处是还可以使用监控中心服务,能够对服务的调用情况进行监控分析,还能使用Dubbo服务管理中心,方便管理服务,我们在这里使用的是这种方式,也推荐使用这种方式。使用注册中心的Dubbo分布式服务相关组件结构,如下图所示:
基于Dubbo框架构建分布式服务

下面,开发部署我们的应用,通过如下4个步骤来完成:

  • 服务接口定义

服务接口将服务提供方(Provider)和服务消费方(Consumer)连接起来,服务提供方实现接口中定义的服务,即给出服务的实现,而服务消费方负责调用服务。我们接口中给出了2个方法,一个是实时查询获取当前聊天室内人数,另一个是查询一天中某个/某些聊天室中在线人数峰值,接口定义如下所示:

1
2
3
4
5
6
7
8
9
10
11
1package org.shirdrn.dubbo.api;

3import java.util.List;

5public interface ChatRoomOnlineUserCounterService {

7     String queryRoomUserCount(String rooms);
8
9     List<String> getMaxOnlineUserCount(List<String> rooms, String date, String dateFormat);
10}
11

接口是服务提供方和服务消费方公共遵守的协议,一般情况下是服务提供方将接口定义好后提供给服务消费方。

  • 服务提供方

服务提供方实现接口中定义的服务,其实现和普通的服务没什么区别,我们的实现类为ChatRoomOnlineUserCounterServiceImpl,代码如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
1package org.shirdrn.dubbo.provider.service;

3import java.util.List;

5import org.apache.commons.logging.Log;
6import org.apache.commons.logging.LogFactory;
7import org.shirdrn.dubbo.api.ChatRoomOnlineUserCounterService;
8import org.shirdrn.dubbo.common.utils.DateTimeUtils;

10import redis.clients.jedis.Jedis;
11import redis.clients.jedis.JedisPool;
12
13import com.alibaba.dubbo.common.utils.StringUtils;
14import com.google.common.base.Strings;
15import com.google.common.collect.Lists;
16public class ChatRoomOnlineUserCounterServiceImpl implements ChatRoomOnlineUserCounterService {
17
18     private static final Log LOG = LogFactory.getLog(ChatRoomOnlineUserCounterServiceImpl.class);
19     private JedisPool jedisPool;
20     private static final String KEY_USER_COUNT = "chat::room::play::user::cnt";
21     private static final String KEY_MAX_USER_COUNT_PREFIX = "chat::room::max::user::cnt::";
22     private static final String DF_YYYYMMDD = "yyyyMMdd";
23
24     public String queryRoomUserCount(String rooms) {
25          LOG.info("Params[Server\|Recv\|REQ] rooms=" + rooms);
26          StringBuffer builder = new StringBuffer();
27          if(!Strings.isNullOrEmpty(rooms)) {
28               Jedis jedis = null;
29               try {
30                    jedis = jedisPool.getResource();
31                    String[] fields = rooms.split(",");
32                    List<String> results = jedis.hmget(KEY_USER_COUNT, fields);
33                    builder.append(StringUtils.join(results, ","));
34               } catch (Exception e) {
35                    LOG.error("", e);
36               } finally {
37                    if(jedis != null) {
38                         jedis.close();
39                    }
40               }
41          }
42          LOG.info("Result[Server\|Recv\|RES] " + builder.toString());
43          return builder.toString();
44     }
45
46     @Override
47     public List<String> getMaxOnlineUserCount(List<String> rooms, String date, String dateFormat) {           // HGETALL chat::room::max::user::cnt::20150326
48          LOG.info("Params[Server\|Recv\|REQ] rooms=" + rooms + ",date=" + date + ",dateFormat=" + dateFormat);
49          String whichDate = DateTimeUtils.format(date, dateFormat, DF_YYYYMMDD);
50          String key = KEY_MAX_USER_COUNT_PREFIX + whichDate;
51          StringBuffer builder = new StringBuffer();
52          if(rooms != null && !rooms.isEmpty()) {
53               Jedis jedis = null; |
54               try { |
55                    jedis = jedisPool.getResource();
56                    return jedis.hmget(key, rooms.toArray(new String[rooms.size()]));
57               } catch (Exception e) {
58                    LOG.error("", e);
59               } finally {
60                    if(jedis != null) {
61                         jedis.close();
62                    }
63               }
64          }
65          LOG.info("Result[Server\|Recv\|RES] " + builder.toString());
66          return Lists.newArrayList();
67     }
68
69     public void setJedisPool(JedisPool jedisPool) {
70          this.jedisPool = jedisPool;
71     }
72
73}
74

代码中通过读取Redis中数据来完成调用,逻辑比较简单。对应的Maven POM依赖配置,如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
1<dependencies>
2     <dependency>
3          <groupId>org.shirdrn.dubbo</groupId>
4          <artifactId>dubbo-api</artifactId>
5     </dependency>
6     <dependency>
7          <groupId>org.shirdrn.dubbo</groupId>
8          <artifactId>dubbo-commons</artifactId>
9          <version>0.0.1-SNAPSHOT</version>
10     </dependency>
11     <dependency>
12          <groupId>redis.clients</groupId>
13          <artifactId>jedis</artifactId>
14          <version>2.5.2</version>
15     </dependency>
16     <dependency>
17          <groupId>org.apache.commons</groupId>
18          <artifactId>commons-pool2</artifactId>
19          <version>2.2</version>
20     </dependency>
21     <dependency>
22          <groupId>org.jboss.netty</groupId>
23          <artifactId>netty</artifactId>
24          <version>3.2.7.Final</version>
25     </dependency>
26</dependencies>
27

有关对Dubbo框架的一些依赖,我们单独放到一个通用的Maven Module中(详见后面“附录:Dubbo使用Maven构建依赖配置”),这里不再多说。服务提供方实现,最关键的就是服务的配置,因为Dubbo基于Spring来管理配置和实例,所以通过配置可以指定服务是否是分布式服务,以及通过配置增加很多其它特性。我们的配置文件为provider-cluster.xml,内容如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
1<?xml version="1.0" encoding="UTF-8"?>

3<beans xmlns="http://www.springframework.org/schema/beans"
4     xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"
5     xmlns:p="http://www.springframework.org/schema/p"
6     xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-3.0.xsd
7     http://code.alibabatech.com/schema/dubbo http://code.alibabatech.com/schema/dubbo/dubbo.xsd">

9     <bean class="org.springframework.beans.factory.config.PropertyPlaceholderConfigurer">
10          <property name="systemPropertiesModeName" value="SYSTEM_PROPERTIES_MODE_OVERRIDE" />
11          <property name="ignoreResourceNotFound" value="true" />
12          <property name="locations">
13               <list>
14                    <value>classpath*:jedis.properties</value>
15               </list>
16          </property>
17     </bean>
18
19     <dubbo:application name="chatroom-cluster-provider" />
20     <dubbo:registry address="zookeeper://zk1:2181?backup=zk2:2181,zk3:2181" />
21
22     <dubbo:protocol name="dubbo" port="20880" />
23
24     <dubbo:service interface="org.shirdrn.dubbo.api.ChatRoomOnlineUserCounterService" version="1.0.0"
25          cluster="failover" retries="2" timeout="1000" loadbalance="random" actives="100" executes="200"
26          ref="chatRoomOnlineUserCounterService" protocol="dubbo" >
27          <dubbo:method name="queryRoomUserCount" timeout="500" retries="2" loadbalance="roundrobin" actives="50" />
28     </dubbo:service>
29
30     <bean id="chatRoomOnlineUserCounterService" class="org.shirdrn.dubbo.provider.service.ChatRoomOnlineUserCounterServiceImpl" >
31          <property name="jedisPool" ref="jedisPool" />
32     </bean>
33
34     <bean id="jedisPool" class="redis.clients.jedis.JedisPool" destroy-method="destroy">
35          <constructor-arg index="0">
36               <bean class="org.apache.commons.pool2.impl.GenericObjectPoolConfig">
37                    <property name="maxTotal" value="${redis.pool.maxTotal}" />
38                    <property name="maxIdle" value="${redis.pool.maxIdle}" />
39                    <property name="minIdle" value="${redis.pool.minIdle}" />
40                    <property name="maxWaitMillis" value="${redis.pool.maxWaitMillis}" />
41                    <property name="testOnBorrow" value="${redis.pool.testOnBorrow}" />
42                    <property name="testOnReturn" value="${redis.pool.testOnReturn}" />
43                    <property name="testWhileIdle" value="true" />
44               </bean>
45          </constructor-arg>
46          <constructor-arg index="1" value="${redis.host}" />
47          <constructor-arg index="2" value="${redis.port}" />
48          <constructor-arg index="3" value="${redis.timeout}" />
49     </bean>
50
51</beans>
52

上面配置中,使用dubbo协议,集群容错模式为failover,服务级别负载均衡策略为random,方法级别负载均衡策略为roundrobin(它覆盖了服务级别的配置内容),其他一些配置内容可以参考Dubbo文档。我们这里是从Redis读取数据,所以使用了Redis连接池。
启动服务示例代码如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
1
2package org.shirdrn.dubbo.provider;

4import org.shirdrn.dubbo.provider.common.DubboServer;

6public class ChatRoomClusterServer {

8     public static void main(String[] args) throws Exception {
9          DubboServer.startServer("classpath:provider-cluster.xml");
10     }
11
12}
13

上面调用了DubboServer类的静态方法startServer,如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
1
2public static void startServer(String config) {
3     ClassPathXmlApplicationContext context = new ClassPathXmlApplicationContext(config);
4     try {
5          context.start();
6          System.in.read();
7     } catch (IOException e) {
8          e.printStackTrace();
9     } finally {
10          context.close();
11     }
12}
13

方法中主要是初始化Spring IoC容器,全部对象都交由容器来管理。

  • 服务消费方

服务消费方就容易了,只需要知道注册中心地址,并引用服务提供方提供的接口,消费方调用服务实现如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
1
2package org.shirdrn.dubbo.consumer; |
3  |
4import java.util.Arrays; |
5import java.util.List; |
6  |
7import org.apache.commons.logging.Log; |
8import org.apache.commons.logging.LogFactory; |
9import org.shirdrn.dubbo.api.ChatRoomOnlineUserCounterService; |
10import org.springframework.context.support.AbstractXmlApplicationContext; |
11import org.springframework.context.support.ClassPathXmlApplicationContext; |
12  |
13public class ChatRoomDubboConsumer { |
14  |
15     private static final Log LOG = LogFactory.getLog(ChatRoomDubboConsumer.class); |
16      |
17     public static void main(String[] args) throws Exception { |
18          AbstractXmlApplicationContext context = new ClassPathXmlApplicationContext("classpath:consumer.xml"); |
19          try { |
20               context.start(); |
21               ChatRoomOnlineUserCounterService chatRoomOnlineUserCounterService = (ChatRoomOnlineUserCounterService) context.getBean("chatRoomOnlineUserCounterService");         |
22               getMaxOnlineUserCount(chatRoomOnlineUserCounterService);              |
23               getRealtimeOnlineUserCount(chatRoomOnlineUserCounterService);              |
24               System.in.read(); |
25          } finally { |
26               context.close(); |
27          } |
28           |
29     } |
30  |
31     private static void getMaxOnlineUserCount(ChatRoomOnlineUserCounterService liveRoomOnlineUserCountService) { |
32          List<String> maxUserCounts = liveRoomOnlineUserCountService.getMaxOnlineUserCount( |
33                    Arrays.asList(new String[] {"1482178010" , "1408492761", "1430546839", "1412517075", "1435861734"}), "20150327", "yyyyMMdd"); |
34          LOG.info("After getMaxOnlineUserCount invoked: maxUserCounts= " + maxUserCounts); |
35     } |
36  |
37     private static void getRealtimeOnlineUserCount(ChatRoomOnlineUserCounterService liveRoomOnlineUserCountService) |
38               throws InterruptedException { |
39          String rooms = "1482178010,1408492761,1430546839,1412517075,1435861734"; |
40          String onlineUserCounts = liveRoomOnlineUserCountService.queryRoomUserCount(rooms); |
41          LOG.info("After queryRoomUserCount invoked: onlineUserCounts= " + onlineUserCounts); |
42     } |
43} |
44

对应的配置文件为consumer.xml,内容如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
2<?xml version="1.0" encoding="UTF-8"?> |
3  |
4<beans xmlns="http://www.springframework.org/schema/beans" |
5     xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:dubbo="http://code.alibabatech.com/schema/dubbo" |
6     xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-3.0.xsd |
7     http://code.alibabatech.com/schema/dubbo http://code.alibabatech.com/schema/dubbo/dubbo.xsd"> |
8  |
9     <dubbo:application name="chatroom-consumer" /> |
10     <dubbo:registry address="zookeeper://zk1:2181?backup=zk2:2181,zk3:2181" /> |
11      |
12     <dubbo:reference id="chatRoomOnlineUserCounterService" interface="org.shirdrn.dubbo.api.ChatRoomOnlineUserCounterService" version="1.0.0"> |
13          <dubbo:method name="queryRoomUserCount" retries="2" /> |
14     </dubbo:reference> |
15</beans> |
16

也可以根据需要配置dubbo:reference相关的属性值,也可以配置dubbo:method指定调用的方法的配置信息,详细配置属性可以参考Dubbo官方文档。

  • 部署与验证

开发完成提供方服务后,在本地开发调试的时候可以怎么简单怎么做,如果是要部署到生产环境,则需要打包后进行部署,可以参考下面的Maven POM配置:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1<build> |
2     <plugins> |
3          <plugin> |
4               <groupId>org.apache.maven.plugins</groupId> |
5               <artifactId>maven-shade-plugin</artifactId> |
6               <version>1.4</version> |
7               <configuration> |
8                    <createDependencyReducedPom>true</createDependencyReducedPom> |
9               </configuration> |
10               <executions> |
11                    <execution> |
12                         <phase>package</phase> |
13                         <goals> |
14                              <goal>shade</goal> |
15                         </goals> |
16                         <configuration> |
17                              <transformers> |
18                                   <transformer implementation="org.apache.maven.plugins.shade.resource.ServicesResourceTransformer" /> |
19                                   <transformer implementation="org.apache.maven.plugins.shade.resource.ManifestResourceTransformer"> |
20                                        <mainClass>org.shirdrn.dubbo.provider.ChatRoomClusterServer</mainClass> |
21                                   </transformer> |
22                              </transformers> |
23                         </configuration> |
24                    </execution> |
25               </executions> |
26          </plugin> |
27     </plugins> |
28</build> |
29
30

这里也给出Maven POM依赖的简单配置:

1
2
3
4
5
6
7
8
1<dependencies> |
2     <dependency> |
3          <groupId>org.shirdrn.dubbo</groupId> |
4          <artifactId>dubbo-api</artifactId> |
5          <version>0.0.1-SNAPSHOT</version> |
6     </dependency> |
7</dependencies> |
8

我们开发的服务应该是分布式的,首先是通过配置内容来决定,例如设置集群模式、设置负载均衡模式等,然后在部署的时候,可以在多个节点上同一个服务,这样多个服务都会注册到Dubbo注册中心,如果某个节点上的服务不可用了,可以根据我们配置的策略来选择其他节点上的可用服务,后面通过Dubbo服务管理中心和监控中心就能更加清楚明了。

Dubbo服务管理与监控

我们需要在安装好管理中心和监控中心以后,再将上面的开发的提供方服务部署到物理节点上,然后就能够通过管理中心和监控中心来查看对应的详细情况。

  • Dubbo服务管理中心

安装Dubbo服务管理中心,需要选择一个Web容器,我们使用Tomcat服务器。首先下载Dubbo管理中心安装文件dubbo-admin-2.5.3.war,或者直接从源码构建得到该WAR文件。这里,我们已经构建好对应的WAR文件,然后进行安装,执行如下命令:

1
2
3
4
1cd apache-tomcat-6.0.35 |
2rm -rf webapps/ROOT |
3unzip ~/dubbo-admin-2.5.3.war -d webapps/ROOT |
4

修改配置文件~/apache-tomcat-6.0.35/webapps/ROOT/WEB-INF/dubbo.properties,指定我们的注册中心地址以及登录密码,内容如下所示:

1
2
3
4
1dubbo.registry.address=zookeeper://zk1:2181?backup=zk2:2181,zk3:2181 |
2dubbo.admin.root.password=root |
3dubbo.admin.guest.password=guest |
4

然后,根据需要修改~/apache-tomcat-6.0.35/conf/server.xml配置文件,主要是Tomcat HTTP 端口号(我这里使用8083端口),完成后可以直接启动Tomcat服务器:

1
2
3
1cd ~/apache-tomcat-6.0.35/ |
2bin/catalina.sh start |
3

然后访问地址http://10.10.4.130:8083/即可,根据配置文件指定的root用户密码,就可以登录Dubbo管理控制台。

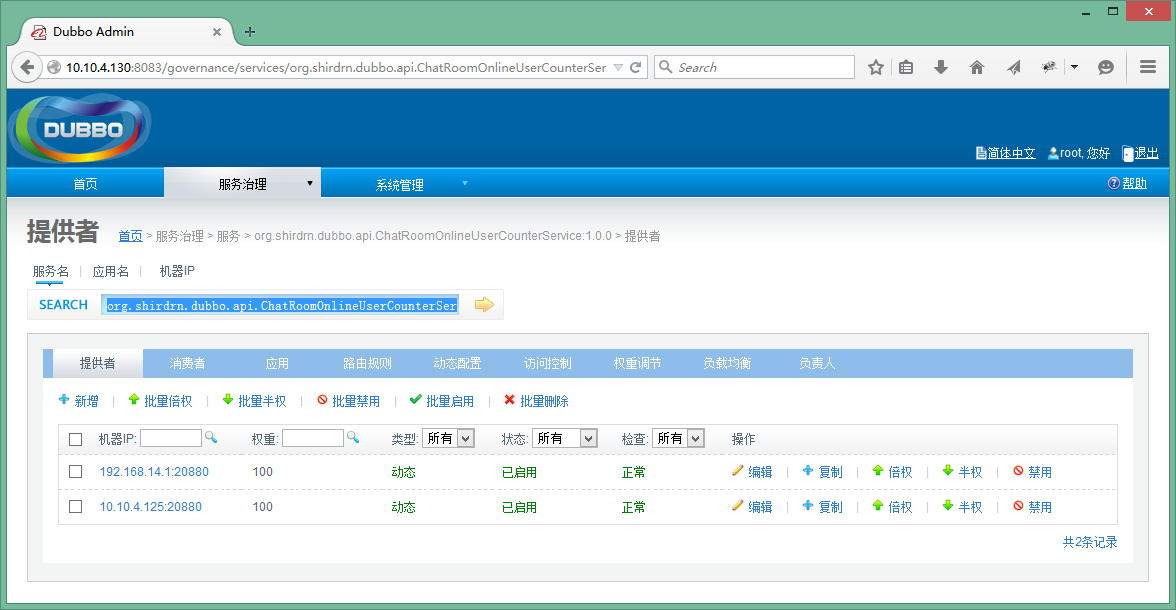

我们将上面开发的服务提供方服务,部署到2个独立的节点上(192.168.14.1和10.10.4.125),然后可以通过Dubbo管理中心查看对应服务的状况,如图所示:
基于Dubbo框架构建分布式服务
上图中可以看出,该服务有两个独立的节点可以提供,因为配置的集群模式为failover,如果某个节点的服务发生故障无法使用,则会自动透明地重试另一个节点上的服务,这样就不至于出现拒绝服务的情况。如果想要查看提供方某个节点上的服务详情,可以点击对应的IP:Port链接,示例如图所示:
基于Dubbo框架构建分布式服务

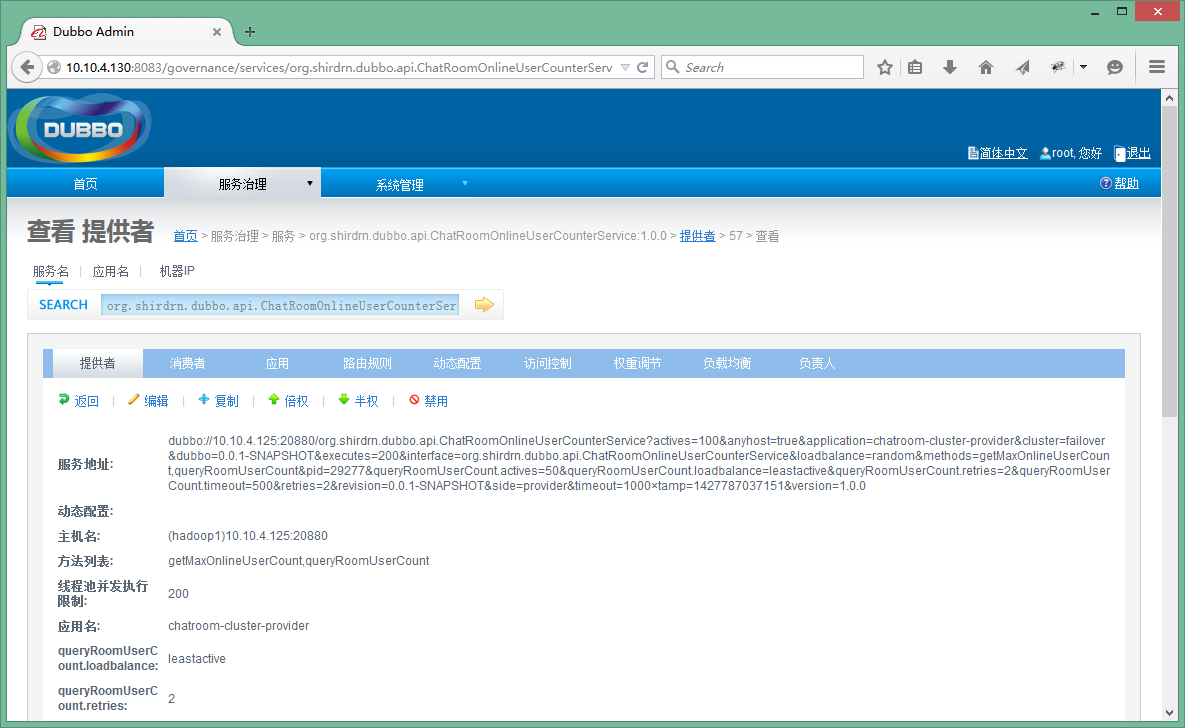

上图可以看到服务地址:

1
2
1dubbo://10.10.4.125:20880/org.shirdrn.dubbo.api.ChatRoomOnlineUserCounterService?actives=100&anyhost=true&application=chatroom-cluster-provider&cluster=failover&dubbo=0.0.1-SNAPSHOT&executes=200&interface=org.shirdrn.dubbo.api.ChatRoomOnlineUserCounterService&loadbalance=random&methods=getMaxOnlineUserCount,queryRoomUserCount&pid=30942&queryRoomUserCount.actives=50&queryRoomUserCount.loadbalance=leastactive&queryRoomUserCount.retries=2&queryRoomUserCount.timeout=500&retries=2&revision=0.0.1-SNAPSHOT&side=provider&timeout=1000×tamp=1427793652814&version=1.0.0
2

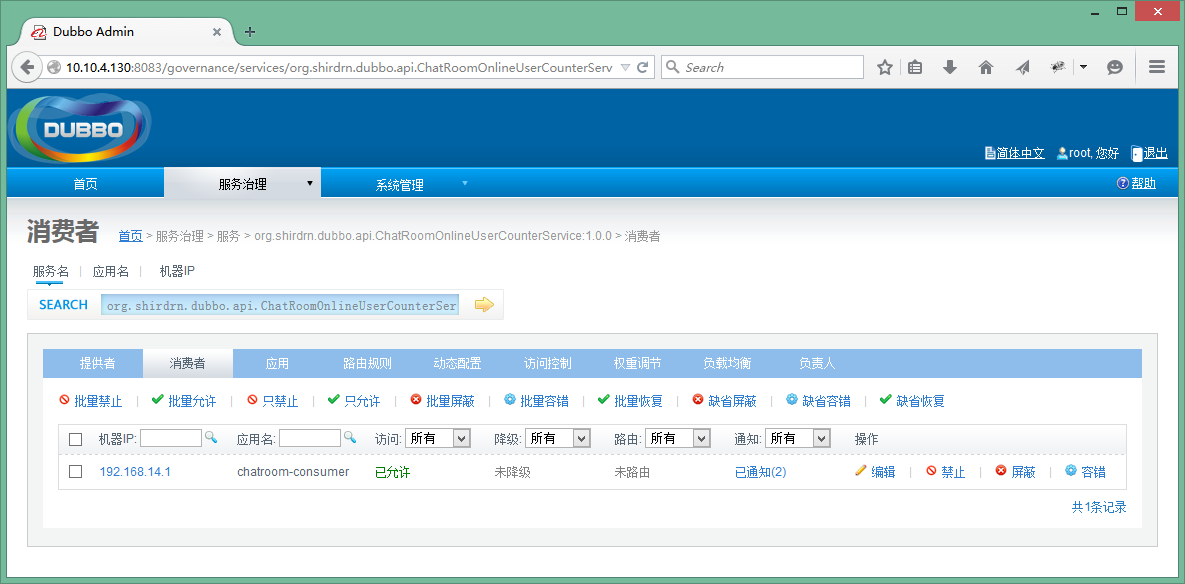

如果我们直接暴露该地址也是可以的,不过这种直连的方式对服务消费方不是透明的,如果以后IP地址更换,也会影响调用方,所以最好是通过注册中心来隐蔽服务地址。同一个服务所部署在的多个节点上,也就对应对应着多个服务地址。另外,也可以对已经发布的服务进行控制,如修改访问控制、负载均衡相关配置内容等,可以通过上图中“消费者”查看服务消费方调用服务的情况,如图所示:
基于Dubbo框架构建分布式服务
也在管理控制台可以对消费方进行管理控制。

  • Dubbo监控中心

Dubbo监控中心是以Dubbo服务的形式发布到注册中心,和普通的服务时一样的。例如,我这里下载了Dubbo自带的简易监控中心文件dubbo-monitor-simple-2.5.3-assembly.tar.gz,可以解压缩以后,修改配置文件~/dubbo-monitor-simple-2.5.3/conf/dubbo.properties的内容,如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
1dubbo.container=log4j,spring,registry,jetty |
2dubbo.application.name=simple-monitor |
3dubbo.application.owner= |
4dubbo.registry.address=zookeeper://zk1:2181?backup=zk2:2181,zk3:2181 |
5dubbo.protocol.port=7070 |
6dubbo.jetty.port=8087 |
7dubbo.jetty.directory=${user.home}/monitor |
8dubbo.charts.directory=${dubbo.jetty.directory}/charts |
9dubbo.statistics.directory=${user.home}/monitor/statistics |
10dubbo.log4j.file=logs/dubbo-monitor-simple.log |
11dubbo.log4j.level=WARN |
12

然后启动简易监控中心,执行如下命令:

1
2
3
1cd ~/dubbo-monitor-simple-2.5.3 |
2bin/start.sh |
3

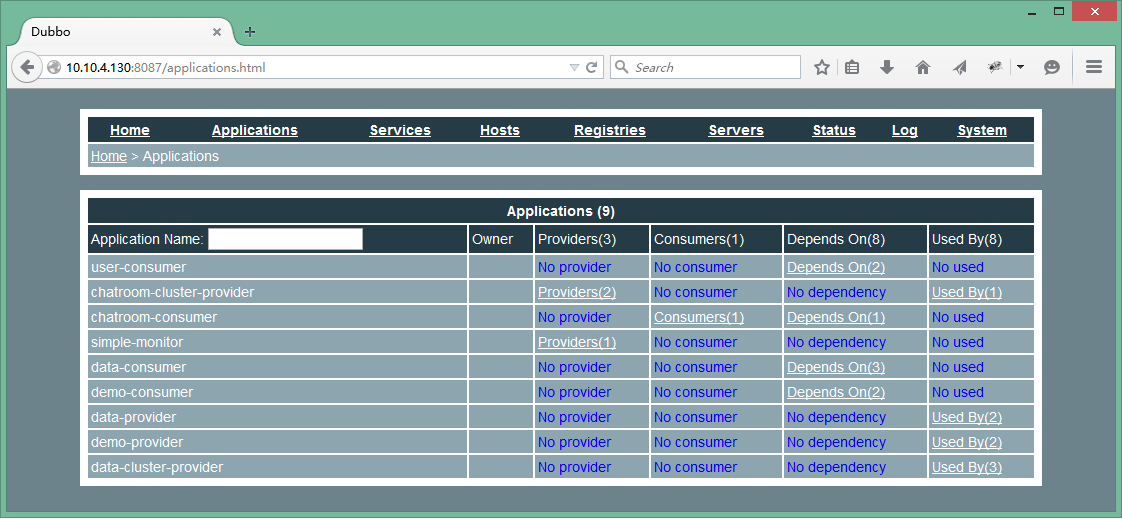

这里使用了Jetty Web容器,访问地址http://10.10.4.130:8087/就可以查看监控中心,Applications选项卡页面包含了服务提供方和消费方的基本信息,如图所示:
基于Dubbo框架构建分布式服务
上图主要列出了所有提供方发布的服务、消费方调用、服务依赖关系等内容。

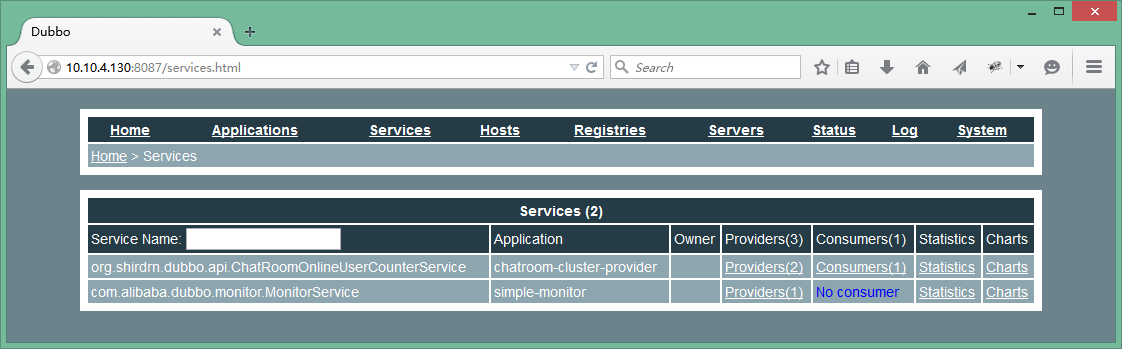

接着,查看Services选项卡页面,包含了服务提供方提供的服务列表,如图所示:
基于Dubbo框架构建分布式服务
点击上图中Providers链接就能看到服务提供方的基本信息,包括服务地址等,如图所示:
基于Dubbo框架构建分布式服务

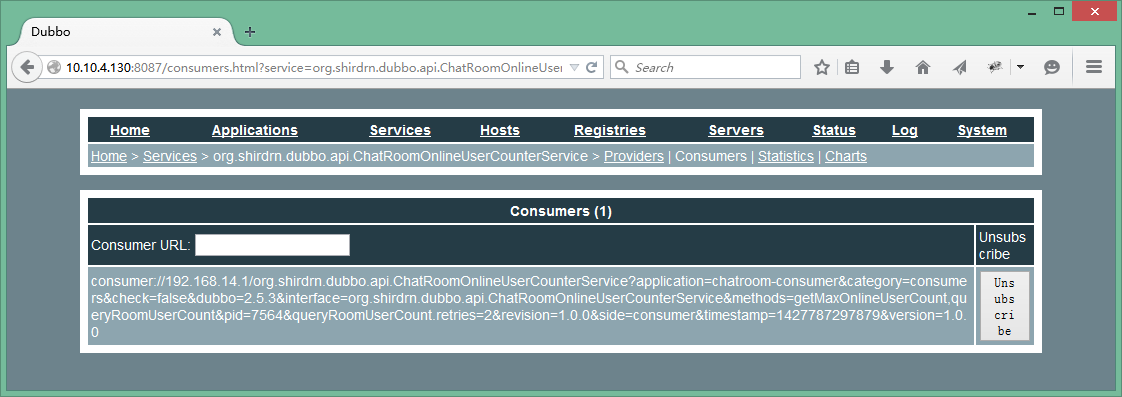

点击上图中Consumers链接就能看到服务消费方的基本信息,包括服务地址等,如图所示:
基于Dubbo框架构建分布式服务
由于上面是Dubbo自带的一个简易监控中心,可能所展现的内容并不能满足我们的需要,所以可以根据需要开发自己的监控中心。Dubbo也提供了监控中心的扩展接口,如果想要实现自己的监控中心,可以实现接口com.alibaba.dubbo.monitor.MonitorFactory和com.alibaba.dubbo.monitor.Monitor,其中MonitorFactory接口定义如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
1
2/** |
3* MonitorFactory. (SPI, Singleton, ThreadSafe) |
4* |
5* @author william.liangf |
6*/ |
7@SPI("dubbo") |
8public interface MonitorFactory { |
9     |
10    /** |
11     * Create monitor. |
12     * @param url |
13     * @return monitor |
14     */ |
15    @Adaptive("protocol") |
16    Monitor getMonitor(URL url); |
17  |
18} |
19

Monitor接口定义如下所示:

1
2
3
4
5
6
7
8
9
10
1/** |
2* Monitor. (SPI, Prototype, ThreadSafe) |
3* |
4* @see com.alibaba.dubbo.monitor.MonitorFactory#getMonitor(com.alibaba.dubbo.common.URL) |
5* @author william.liangf |
6*/ |
7public interface Monitor extends Node, MonitorService { |
8  |
9}
10

1
1

具体定义内容可以查看MonitorService接口,不再累述。

总结

Dubbo还提供了其他很多高级特性,如路由规则、参数回调、服务分组、服务降级等等,而且很多特性在给出内置实现的基础上,还给出了扩展的接口,我们可以给出自定义的实现,非常方便而且强大。更多可以参考Dubbo官网用户手册和开发人员手册。

附录:Dubbo使用Maven构建依赖配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
1<properties> |
2    <spring.version>3.2.8.RELEASE</spring.version> |
3    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding> |
4</properties> |
5  |
6<dependencies> |
7    <dependency> |
8        <groupId>com.alibaba</groupId> |
9        <artifactId>dubbo</artifactId> |
10        <version>2.5.3</version> |
11        <exclusions> |
12            <exclusion> |
13                <groupId>org.springframework</groupId> |
14                <artifactId>spring</artifactId> |
15            </exclusion> |
16            <exclusion> |
17                <groupId>org.apache.zookeeper</groupId> |
18                <artifactId>zookeeper</artifactId> |
19            </exclusion> |
20            <exclusion> |
21                <groupId>org.jboss.netty</groupId> |
22                <artifactId>netty</artifactId> |
23            </exclusion> |
24        </exclusions> |
25    </dependency> |
26    <dependency> |
27        <groupId>org.springframework</groupId> |
28        <artifactId>spring-core</artifactId> |
29        <version>${spring.version}</version> |
30    </dependency> |
31    <dependency> |
32        <groupId>org.springframework</groupId> |
33        <artifactId>spring-beans</artifactId> |
34        <version>${spring.version}</version> |
35    </dependency> |
36    <dependency> |
37        <groupId>org.springframework</groupId> |
38        <artifactId>spring-context</artifactId> |
39        <version>${spring.version}</version> |
40    </dependency> |
41    <dependency> |
42        <groupId>org.springframework</groupId> |
43        <artifactId>spring-context-support</artifactId> |
44        <version>${spring.version}</version> |
45    </dependency> |
46    <dependency> |
47        <groupId>org.springframework</groupId> |
48        <artifactId>spring-web</artifactId> |
49        <version>${spring.version}</version> |
50    </dependency> |
51  |
52    <dependency> |
53        <groupId>org.slf4j</groupId> |
54        <artifactId>slf4j-api</artifactId> |
55        <version>1.6.2</version> |
56    </dependency> |
57    <dependency> |
58        <groupId>log4j</groupId> |
59        <artifactId>log4j</artifactId> |
60        <version>1.2.16</version> |
61    </dependency> |
62    <dependency> |
63        <groupId>org.javassist</groupId> |
64        <artifactId>javassist</artifactId> |
65        <version>3.15.0-GA</version> |
66    </dependency> |
67    <dependency> |
68        <groupId>com.alibaba</groupId> |
69        <artifactId>hessian-lite</artifactId> |
70        <version>3.2.1-fixed-2</version> |
71    </dependency> |
72    <dependency> |
73        <groupId>com.alibaba</groupId> |
74        <artifactId>fastjson</artifactId> |
75        <version>1.1.8</version> |
76    </dependency> |
77    <dependency> |
78        <groupId>org.jvnet.sorcerer</groupId> |
79        <artifactId>sorcerer-javac</artifactId> |
80        <version>0.8</version> |
81    </dependency> |
82    <dependency> |
83        <groupId>org.apache.zookeeper</groupId> |
84        <artifactId>zookeeper</artifactId> |
85        <version>3.4.5</version> |
86    </dependency> |
87    <dependency> |
88        <groupId>com.github.sgroschupf</groupId> |
89        <artifactId>zkclient</artifactId> |
90        <version>0.1</version> |
91    </dependency> |
92    <dependency> |
93        <groupId>org.jboss.netty</groupId> |
94        <artifactId>netty</artifactId> |
95        <version>3.2.7.Final</version> |
96    </dependency> |
97</dependencies> |
98

参考链接

给TA打赏
共{{data.count}}人
人已打赏
安全网络

CDN安全市场到2022年价值76.3亿美元

2018-2-1 18:02:50

安全技术

Linux xargs命令

2021-8-18 16:36:11

个人中心
购物车
优惠劵
今日签到
有新私信 私信列表
搜索
