Nginx+Tomcat+Memcached实现负载均衡和Session共享

释放双眼，带上耳机，听听看~！

概述：

1.tomcat简介

Tomcat服务器是一个免费的开放源代码的Web 应用服务器，属于轻量级应用服务器，在中小型系统和并发访问用户不是很多的场合下被普遍使用，是开发和调试JSP 程序的首选。
对于一个初学者来说，可以这样认为，当在一台机器上配置好Apache 服务器，可利用它响应HTML（标准通用标记语言下的一个应用）页面的访问请求。
因为Tomcat 技术先进、性能稳定，成为目前比较流行的Web 应用服务器。Tomcat是应用（java）服务器，它只是一个servlet容器，是Apache的扩展，但它是独立运行的。

Tomcat不是一个完整意义上的Jave EE服务器，它甚至都没有提供对哪怕是一个主要Java EE API的实现；
但由于遵守apache开源协议，tomcat却又为众多的java应用程序服务器嵌入自己的产品中构建商业的java应用程序服务器，
如JBoss和JOnAS。尽管Tomcat对Jave EE API的实现并不完整，然而很企业也在渐渐抛弃使用传统的Java EE技术（如EJB）转而采用一些开源组件来构建复杂的应用。
这些开源组件如Structs、Spring和Hibernate，而Tomcat能够对这些组件实现完美的支持。

Tomcat很受广大程序员的喜欢，因为它运行时占用的系统资源小，扩展性好，支持负载平衡与邮件服务等开发应用系统常用的功能；
而且它还在不断的改进和完善中，任何一个感兴趣的程序员都可以更改它或在其中加入新的功能。

2.Memcached简介

Memcached是一个高性能的分布式内存对象缓存系统，用于动态Web应用以减轻数据库负载。它通过在内存中缓存数据和对象来减少读取数据库的次数，从而提高动态、数据库驱动网站的速度。
Memcached基于一个存储键/值对的hashmap。其守护进程（daemon ）是用C写的，但是客户端可以用任何语言来编写，并通过memcached协议与守护进程通信。

3.nginx简介

Nginx是一款轻量级的Web服务器/反向代理服务器及电子邮件（IMAP/POP3）代理服务器，并在一个BSD-like 协议下发行。其特点是占有内存少，并发能力强。
Nginx作为负载均衡服务：既可以在内部直接支持 Rails和PHP 程序对外进行服务，也可以支持作为 HTTP代理服务对外进行服务。
Nginx采用C进行编写，不论是系统资源开销还是CPU使用效率都比Perlbal要好很多。 处理静态文件，索引文件以及自动索引，打开文件描述符缓冲。
无缓存的反向代理加速，简单的负载均衡和容错。

4.tomcat与nginx的区别

nginx： 常用做静态内容服务和代理服务器（不是你FQ那个代理），直面外来请求转发给后面的应用服务（tomcat，django什么的），一般处理静态页面
tomcat：更多用来做做一个应用容器，让java web app跑在里面的东西，对应同级别的有jboss,jetty等东西。一般处理动态页面，比如jsp等

实验前提：

已经完成nginx的源码编译与添加存储

点击此处即可查看详细配置（lnmp架构—4.整合 Nginx + PHP + MySQL—2.添加存储—2.给nginx添加缓存）
1.tomcat的安装与基础配置

安装包：

apache-tomcat-7.0.37.tar.gz
jdk-7u79-linux-x64.tar.gz

1.下载tomcat与jdk（java）并解压

#1.在官网上下载tomcat和jdk
[root@server1 ~]# ls
apache-tomcat-7.0.37.tar.gz nginx-1.14.0
cmake-2.8.12.2-4.el6.x86_64.rpm nginx-1.14.0.tar.gz
Discuz_X3.2_SC_UTF8.zip openresty-1.13.6.1
jdk-7u79-linux-x64.tar.gz openresty-1.13.6.1.tar.gz
memcache-2.2.5 package.xml
memcache-2.2.5.tgz php-5.6.35
mysql-5.7.17 php-5.6.35.tar.bz2
mysql-boost-5.7.17.tar.gz
#2.解压
[root@server1 ~]# tar zxf apache-tomcat-7.0.37.tar.gz -C /usr/local
[root@server1 ~]# tar zxf jdk-7u79-linux-x64.tar.gz -C /usr/local

2.制作软链接

[root@server1 ~]# cd /usr/local/
[root@server1 local]# ls
apache-tomcat-7.0.37 etc include lib libexec openresty share
bin games jdk1.7.0_79 lib64 lnmp sbin src
#制作软链接（便于访问）
[root@server1 local]# ln -s apache-tomcat-7.0.37/ tomcat
[root@server1 local]# ln -s jdk1.7.0_79/ java
[root@server1 local]# ls
apache-tomcat-7.0.37 games jdk1.7.0_79 libexec sbin tomcat
bin include lib lnmp share
etc java lib64 openresty src

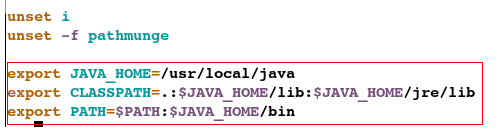

3.更改环境变量

#1.更改环境变量
[root@server1 local]# vim /etc/profile
#####################
export JAVA_HOME=/usr/local/java
export CLASSPATH=.:$JAVA_HOME/lib:$JAVA_HOME/jre/lib
export PATH=$PATH:$JAVA_HOME/bin
#2.刷新配置
[root@server1 local]# source /etc/profile5.测试tomcat

#1.启动tomcat
[root@server1 ~]# cd /usr/local/tomcat/bin/
[root@server1 bin]# ./startup.sh
Using CATALINA_BASE: /usr/local/tomcat
Using CATALINA_HOME: /usr/local/tomcat
Using CATALINA_TMPDIR: /usr/local/tomcat/temp
Using JRE_HOME: /usr/local/java
Using CLASSPATH: /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar
6.更改nginx配置文件

#1.更改配置文件
[root@server1 bin]# cd /usr/local/openresty/nginx/conf/
[root@server1 conf]# vim nginx.conf
####################
location ~ .jsp$ {
proxy_pass http://127.0.0.1:8080; #访问本机的8080端口
}

#2.重新加载
[root@server1 conf]# cd /usr/local/openresty/nginx/sbin/
[root@server1 sbin]# ./nginx -s reload

7.网页测试

1.在网页上输入：172.25.66.1:8080，即可访问到正常的tomcat默认发布网页
为了使得界面更好看，做如下设定：

[root@server1 nginx]# cd /usr/local/openresty/nginx/conf/
#1.更改配置文件
[root@server1 conf]# vim nginx.conf
####################
location / {
#root html;
root /usr/local/tomcat/webapps/ROOT;
index index.php index.html index.htm;
}

[root@server1 conf]# cd /usr/local/openresty/nginx/sbin
#2.检测语法
[root@server1 sbin]# ./nginx -t
nginx: the configuration file /usr/local/openresty/nginx/conf/nginx.conf syntax is ok
nginx: configuration file /usr/local/openresty/nginx/conf/nginx.conf test is successful
#3.重新加载
[root@server1 sbin]# ./nginx -s reload
刷新页面：
Nginx+Tomcat+Memcached实现负载均衡和Session共享
2. tomcat + nginx 实现负载均衡

1.配置server2结点（同server1结点）

#1.拷贝java和tomcat目录
[root@server1 sbin]# scp -r /usr/local/tomcat/ root@172.25.66.2:/usr/local/
[root@server1 ~]# scp -r /usr/local/java/ root@172.25.66.2:/usr/local/



1
2
3
4
5
6
7
8
9
10
11
12
1#2.可查看到java和tomcat目录

2[root@server2 ~]# cd /usr/local/

3[root@server2 local]# ls

4bin  etc  games  include  java  lib  lib64  libexec  sbin  share  src  tomcat

5#3.更改环境变量

6[root@server2 local]# vim /etc/profile

7#####################

8export JAVA_HOME=/usr/local/java

9export CLASSPATH=.:$JAVA_HOME/lib:$JAVA_HOME/jre/lib

10export PATH=$PATH:$JAVA_HOME/bin

11

12

Nginx+Tomcat+Memcached实现负载均衡和Session共享



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1#4.刷新配置

2[root@server2 local]# source /etc/profile

3

4#5.启动tomcat

5[root@server2 ROOT]# cd /usr/local/tomcat/bin

6[root@server2 bin]# ./startup.sh

7Using CATALINA_BASE:   /usr/local/tomcat

8Using CATALINA_HOME:   /usr/local/tomcat

9Using CATALINA_TMPDIR: /usr/local/tomcat/temp

10Using JRE_HOME:        /usr/local/java

11Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar

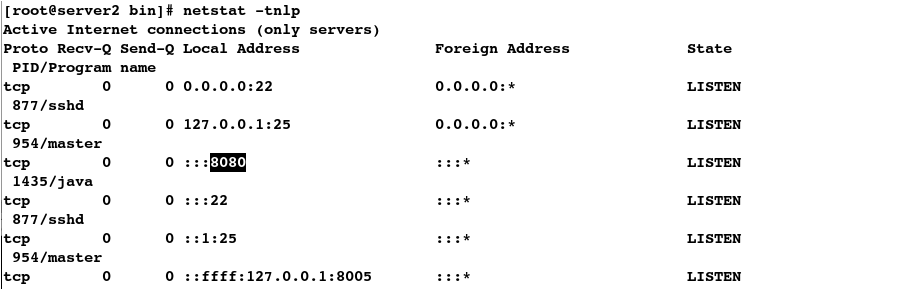

12#查看端口

13[root@server2 bin]# netstat -tnlp

14

15

Nginx+Tomcat+Memcached实现负载均衡和Session共享



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

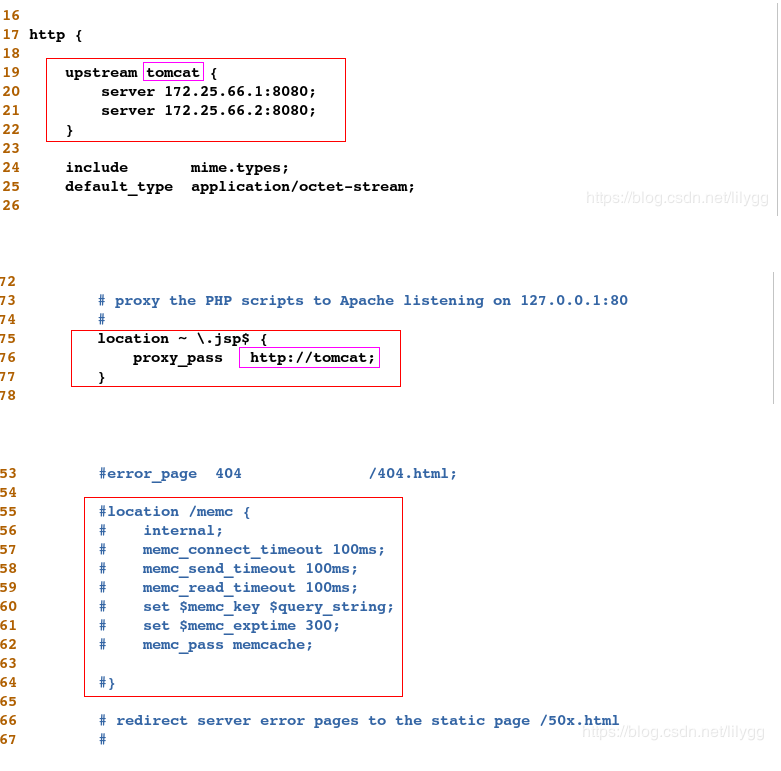

12.更改nginx配置文件

2

3#1.更改配置文件

4[root@server1 ~]# cd /usr/local/openresty/nginx/conf/

5[root@server1 conf]# vim nginx.conf

6####################

7http {

8

9    upstream tomcat {

10        server 172.25.66.1:8080;

11        server 172.25.66.2:8080;

12    }

13

14    include       mime.types;

15    default_type  application/octet-stream;

16

17        location ~ \.jsp$ {

18            proxy_pass   http://tomcat;

19

20

Nginx+Tomcat+Memcached实现负载均衡和Session共享
Nginx+Tomcat+Memcached实现负载均衡和Session共享



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1[root@server1 conf]# cd ..

2[root@server1 nginx]# cd sbin/

3[root@server1 sbin]# pwd

4/usr/local/openresty/nginx/sbin

5#2.检测语法

6[root@server1 sbin]# ./nginx -t

7nginx: the configuration file /usr/local/openresty/nginx/conf/nginx.conf syntax is ok

8nginx: configuration file /usr/local/openresty/nginx/conf/nginx.conf test is successful

9#3.重新加载

10[root@server1 sbin]# ./nginx -s reload

11

12

133.编写jsp页面

14

15[root@server1 sbin]# cd /usr/local/tomcat/webapps/ROOT/

16[root@server1 ROOT]# ls

17asf-logo.png       bg-nav-item.png  favicon.ico        tomcat.gif        WEB-INF

18asf-logo-wide.gif  bg-nav.png       index.jsp          tomcat.png

19bg-button.png      bg-upper.png     RELEASE-NOTES.txt  tomcat-power.gif

20bg-middle.png      build.xml        tomcat.css         tomcat.svg

21#编写jsp页面

22[root@server1 ROOT]# vim test.jsp

23####################

24server1  the time is: <%=new java.util.Date() %>

25

26

#发送发布文件



1
2
3
4
5
6
7
8
9
10
11
12
13
14
1[root@server1 ROOT]# scp test.jsp root@172.25.66.2:/usr/local/tomcat/webapps/ROOT/

2

3[root@server2 local]# cd /usr/local/tomcat/webapps/ROOT/

4[root@server2 ROOT]# ls

5asf-logo.png       bg-nav-item.png  favicon.ico        tomcat.css        tomcat.svg

6asf-logo-wide.gif  bg-nav.png       index.jsp          tomcat.gif        WEB-INF

7bg-button.png      bg-upper.png     RELEASE-NOTES.txt  tomcat.png

8bg-middle.png      build.xml        test.jsp           tomcat-power.gif

9#更改发布文件

10[root@server2 ROOT]# vim test.jsp

11####################

12server2  the time is: <%=new java.util.Date() %>

13

14
  1. tomcat + nginx + memcached 实现Session共享

1.重新编写测试页面



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
1[root@server1 ~]# cd /usr/local/tomcat/webapps/ROOT/

2[root@server1 ROOT]# ls

3asf-logo.png       bg-nav.png    RELEASE-NOTES.txt  tomcat-power.gif

4asf-logo-wide.gif  bg-upper.png  test.jsp           tomcat.svg

5bg-button.png      build.xml     tomcat.css         WEB-INF

6bg-middle.png      favicon.ico   tomcat.gif

7bg-nav-item.png    index.jsp     tomcat.png

8#1.编写测试页面

9[root@server1 ROOT]# vim test.jsp

10###################

11<%@ page contentType="text/html; charset=GBK" %>

12<%@ page import="java.util.*" %>

13<html><head><title>Cluster App Test</title></head>

14<body>

15Server Info:

16<%

17out.println(request.getLocalAddr() + " : " + request.getLocalPort()+"<br>");%>

18<%

19out.println("<br> ID " + session.getId()+"<br>");

20String dataName = request.getParameter("dataName");

21if (dataName != null && dataName.length() > 0) {

22String dataValue = request.getParameter("dataValue");

23session.setAttribute(dataName, dataValue);

24}

25out.print("<b>Session list</b>");

26Enumeration e = session.getAttributeNames();

27while (e.hasMoreElements()) {

28String name = (String)e.nextElement();

29String value = session.getAttribute(name).toString();

30out.println( name + " = " + value+"<br>");

31System.out.println( name + " = " + value);

32}

33%>

34<form action="test.jsp" method="POST">

35name:<input type=text size=20 name="dataName">

36<br>

37key:<input type=text size=20 name="dataValue">

38<br>

39<input type=submit>

40</form>

41</body>

42</html>

43

44

45

46#2.发送给server2结点

47[root@server1 ROOT]# scp test.jsp root@172.25.66.2:/usr/local/tomcat/webapps/ROOT/

48

49

50发现问题：每提交依次用户信息，uid和服务结点都在改变，即轮询接收请求，这样会造成数据丢失

516.启动nginx

52

53[root@server1 conf]# cd /usr/local/lnmp/nginx/sbin

54#1.检测语法

55[root@server1 sbin]# ./nginx -t

56nginx: the configuration file /usr/local/lnmp/nginx/conf/nginx.conf syntax is ok

57nginx: configuration file /usr/local/lnmp/nginx/conf/nginx.conf test is successful

58#2.启动nginx

59[root@server1 sbin]# ./nginx

60#3.查看端口

61[root@server1 sbin]# netstat -tnlp

624.关闭tomcat服务（模拟后端服务器出现故障）

63

64[root@server1 logs]# cd /usr/local/tomcat/bin/

65[root@server1 bin]# ./shutdown.sh

66Using CATALINA_BASE:   /usr/local/tomcat

67Using CATALINA_HOME:   /usr/local/tomcat

68Using CATALINA_TMPDIR: /usr/local/tomcat/temp

69Using JRE_HOME:        /usr/local/java

70Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar

71

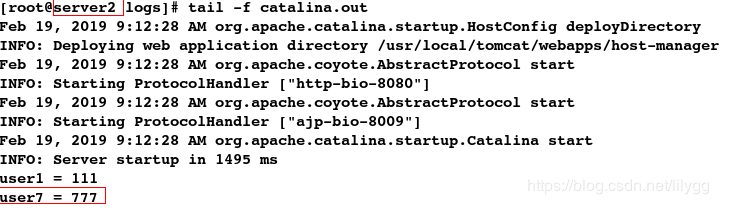

726.查看日志：发现之前的信息没有同步，造成了数据的丢失

73

74[root@server2 bin]# cd /usr/local/tomcat/logs

75[root@server2 logs]# tail -f catalina.out

76

77

Nginx+Tomcat+Memcached实现负载均衡和Session共享

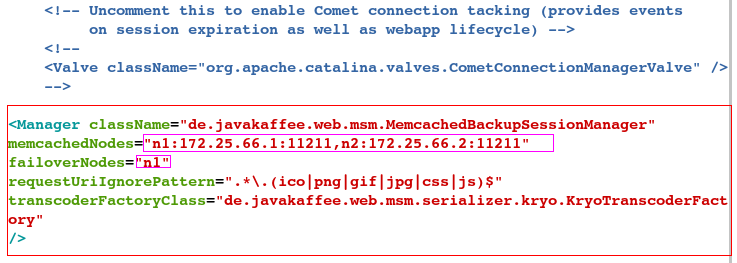

解决方案：利用mamcache存储与tomcat的jar包使用交叉存储的方式实现存储分离，进而实现sission共享



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
11.开启tomcat

2

3[root@server1 logs]# cd /usr/local/tomcat/bin/

4[root@server1 bin]# ./startup.sh

5Using CATALINA_BASE:   /usr/local/tomcat

6Using CATALINA_HOME:   /usr/local/tomcat

7Using CATALINA_TMPDIR: /usr/local/tomcat/temp

8Using JRE_HOME:        /usr/local/java

9Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar

10

11

122.安装并开启memcached服务

13

14[root@server2 ~]# yum install -y memcached

15[root@server2 bin]# /etc/init.d/memcached start

16Starting memcached:                                        [  OK  ]

17

183.下载jar包

19

20[root@server1 bin]# cd /usr/local/tomcat/lib/

21[root@server1 lib]# ls

22asm-3.2.jar

23kryo-1.04.jar

24kryo-serializers-0.10.jar

25memcached-session-manager-1.6.3.jar

26memcached-session-manager-tc7-1.6.3.jar

27minlog-1.2.jar

28msm-kryo-serializer-1.6.3.jar

29reflectasm-1.01.jar

30spymemcached-2.7.3.jar

31

32[root@server1 lib]# scp *.jar root@172.25.66.2:/usr/local/tomcat/lib/

33

34    4.更改配置文件

35

36    [root@server1 lib]# cd /usr/local/tomcat/conf/

37    [root@server1 conf]# ls

38    Catalina         catalina.properties  logging.properties  tomcat-users.xml

39    catalina.policy  context.xml          server.xml          web.xml

40    [root@server1 conf]# vim context.xml

41    ##################

42    写入：

43    <Manager className="de.javakaffee.web.msm.MemcachedBackupSessionManager"

44    memcachedNodes="n1:172.25.66.1:11211,n2:172.25.66.2:11211"

45    failoverNodes="n1"

46    requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"

47    transcoderFactoryClass="de.javakaffee.web.msm.serializer.kryo.KryoTranscoderFactory"

48    />

49

50

Nginx+Tomcat+Memcached实现负载均衡和Session共享



1
2
3
4
5
6
7
8
9
10
11
1[root@server1 conf]# scp context.xml root@172.25.66.2:/usr/local/tomcat/conf/

2root@172.25.66.2's password:

3context.xml                                   100% 1696     1.7KB/s   00:00

4

5[root@server2 lib]# cd /usr/local/tomcat/conf/

6[root@server2 conf]#

7[root@server2 conf]# vim context.xml

8####################

9只需将node1更改为node2即可

10

11

Nginx+Tomcat+Memcached实现负载均衡和Session共享
5.重启tomcat

注意：由于tomcat没有restart命令，所以只能先关闭再开启

[root@server1 conf]# cd /usr/local/tomcat/bin/



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
1#1.关闭tomcat

2[root@server1 bin]# ./shutdown.sh

3Using CATALINA_BASE:   /usr/local/tomcat

4Using CATALINA_HOME:   /usr/local/tomcat

5Using CATALINA_TMPDIR: /usr/local/tomcat/temp

6Using JRE_HOME:        /usr/local/java

7Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar

8#2.开启tomcat

9[root@server1 bin]# ./startup.sh

10Using CATALINA_BASE:   /usr/local/tomcat

11Using CATALINA_HOME:   /usr/local/tomcat

12Using CATALINA_TMPDIR: /usr/local/tomcat/temp

13Using JRE_HOME:        /usr/local/java

14Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar

15

16

17[root@server2 conf]# cd /usr/local/tomcat/bin/

18[root@server2 bin]# ./shutdown.sh

19Using CATALINA_BASE:   /usr/local/tomcat

20Using CATALINA_HOME:   /usr/local/tomcat

21Using CATALINA_TMPDIR: /usr/local/tomcat/temp

22Using JRE_HOME:        /usr/local/java

23Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar

24[root@server2 bin]# ./startup.sh

25Using CATALINA_BASE:   /usr/local/tomcat

26Using CATALINA_HOME:   /usr/local/tomcat

27Using CATALINA_TMPDIR: /usr/local/tomcat/temp

28Using JRE_HOME:        /usr/local/java

29Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar:/usr/local/tomcat/bin/tomcat-juli.jar

30

31

测试：

1.提交信息

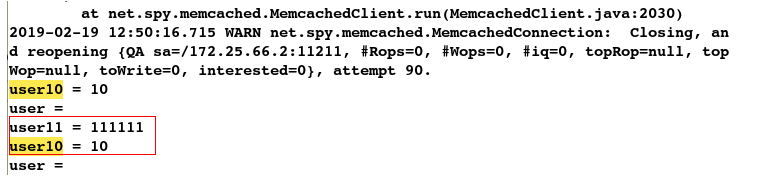

4.查看日志

[root@server1 logs]# cd /usr/local/tomcat/logs
[root@server1 logs]# vim catalina.out
Nginx+Tomcat+Memcached实现负载均衡和Session共享

Related posts:

  1. Kubernetes入门
  2. dubbo2.5-spring4-mybastis3.2-springmvc4-mongodb3.4-redis3.2整合（八）SpringMVC上传文件到FastDFS
  3. Nginx+keepalived 双机热备（主从模式）
  4. MySQL主从复制

给TA打赏
共{{data.count}}人
人已打赏
[db:标签]linuxmysqlrequest分布式命令安装故障数据服务器系统解决方案负载均衡轻量级
安全运维

WordPress网站专用docker容器环境带Waf

2020-7-18 20:04:44

安全运维

运维安全-Gitlab管理员权限安全思考

2021-9-19 9:16:14

猜你喜欢

Kubernetes入门

029

MySQL主从复制

030
❯

解锁会员权限

开通会员

解锁海量优质VIP资源

立刻开通
个人中心
购物车
优惠劵
今日签到
有新私信 私信列表
搜索

  • 扫码打开当前页

返回顶部
