Bresenham算法

1 算法原理

  基本原理从某处摘得：设直线方程为y
i+
1=y
i+k(x
i+
1-x
i)+k。假设列坐标象素已经确定为x
i，其行坐标为y
i。那么下一个象素的列坐标为x
i＋1，而行坐标要么为y
i，要么递增1为y
i＋1。是否增1取决于误差项d的值。误差项d的初值d
0＝0，x坐标每增加1，d的值相应递增直线的斜率值k，即d＝d＋k。一旦d≥1，就把它减去1，这样保证d在0、1之间。当d≥0.5时，直线与垂线x=x
i＋1交点最接近于当前象素(x
i，y
i)的右上方象素(x
i＋1，y
i＋1)；而当d<0.5时，更接近于右方象素(x
i＋1，y
i)。为方便计算，令e＝d－0.5，e的初值为－0.5，增量为k。当e≥0时，取当前象素(x
i，y
i)的右上方象素(x
i＋1，y
i＋1)；而当e<0时，取(x
i，y
i)右方象素(x
i＋1，y
i)。

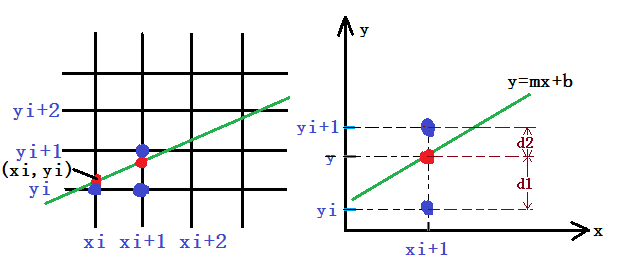

  由于显示直线的像素点只能取整数值坐标,可以假设直线上第i个像素点的坐标为(X
i,Y
i),它是直线上点(X
i,Y
i)最佳近似,并且X
i=X
i(假设m<1),如下图所示.那么直线上下一个像素点的可能位置是(X
i+1,Y
i)或者(X
i+1,Y
i+1).

由图可知：在x=X
i+1处，直线上的点y的值是：y=m(X
i+1)+b，该点离像素点(X
i+1,Y
i)和像素点(X
i+1,Y
i+1)的距离分别为d1和d2。

d1 = Y – Y
i = m(X
i+1)+b – Y
i;　　　　(1)

d2 = (Y
i+1) – Y = (Y
i+1) – m(X
i+1) – b;　　　　(2)

两个距离的差是：

d1-d2 = 2m(X
i+1) – 2Y
i + 2b -1;　　　　(3)

对于公式(3)：

a：当此值为正时，d1>d2,说明直线上理论点离(X
i+1,Y
i+1)像素较近，下一个像素点应取(X
i+1,Y
i+1)；

b：当此值为负时，d1<d2,说明直线上理论点离(X
i+1,Y
i)像素较近，下一个像素点赢取(X
i+1,Y
i)；

c：当此值为零时，d1=d2,说明直线上理论点离上、下两个像素点的距离相等，取那个点都行，假设算法规定这种情况下取(X
i+1,Y
i+1)作为下一个像素点。

因此只要利用(d1-d2)的符号就可以决定下一个像素点的选择。需进一步定义一个判别式：

P
i = △X × (d1-d2) = 2△Y·X
i – 2△X·Y
i + c 　　　(4)

其中△X=(X2-X1)>0，因此P
i与(d1-d2)有相同的符号；

△Y=Y2-Y1；m=△Y/△X；c=2△Y+△X(2b-1)

对(4)进一步处理得出误差判别递推公式并消除常数c；

将(4)中的下标i改为i+1，得到：

P
i+1 = △X × (d1-d2) = 2△Y·X
i+1 – 2△X·Y
i+1 + c　　(5)

假设直线的初始端点恰好是其像素点的坐标，即满足：

Y1 = mX1 + b ;　　(6)

由公式(4)和(6)得到p1的初始值：

P1 = 2△Y – △X；　　(7)

1
2
3
4
5
6
7
8
9
10
11
1/*推导过程*/

2Pi = △X × (d1-d2) = 2△Y·Xi - 2△X·Yi + c   (4)

3Y1 = mX1 + b                                       (6)

4

5P1 =  2△Y·X1 - 2△X·Y1 + c

6    = 2△Y·X1 - 2△X·(△Y/△X·X1+b) + c

7    = 2△Y·X1 - 2△Y·X1 - 2△X·b + c

8    = c - 2△X·b

9    = 2△Y+△X(2b-1) - 2△X·b

10    = 2△Y - △X

11

所以可以用误差判别变量，得到如下算法表示：

初始：
P1 = 2△Y – △X　　(8)

当P
i>=0时：Y
i+1 = Y
i + 1,X
i+1 = X
i + 1,
P
i+1 = P
i + 2(△Y-△X)[根据公式(4)和(5)得出]；

1
2
3
4
5
6
7
8
9
10
11
12
1/*推导过程*/

2    Pi = △X × (d1-d2) = 2△Y·Xi - 2△X·Yi + c              (4)

3Pi+1 = △X × (d1-d2) = 2△Y·Xi+1 - 2△X·Yi+1 + c      (5)

4

5 (4)-(5)得：

6

7 Pi+1 = Pi + (2△Y·Xi+1)-2△Y·Xi - (2△X·Yi+1)+2△X·Yi

8

9∵ Pi>0 时 Yi+1 = Yi + 1,Xi+1 = Xi + 1

10∴ Pi+1 =  Pi + (2△Y·(Xi + 1))-2△Y·Xi - (2△X·(Yi + 1))+2△X·Yi

11           = Pi + 2(△Y-△X)

12

否则：Y
i+1 = Y
i,X
i+1=X
i + 1,
P
i+1=P
i+2△y[根据公式(4)和(5)得出]

1
2
3
4
5
6
7
8
9
10
11
12
1/*推导过程*/

2    Pi = △X × (d1-d2) = 2△Y·Xi - 2△X·Yi + c              (4)

3    Pi+1 = △X × (d1-d2) = 2△Y·Xi+1 - 2△X·Y(i+1) + c      (5)

4

5 (4)-(5)得：

6

7 Pi+1 = Pi + (2△Y·Xi+1)-2△Y·Xi - (2△X·Yi+1)+2△X·Yi

8

9∵ Pi>0 时 Yi+1 = Yi,Xi+1 = Xi + 1

10∴ Pi+1 =  Pi + (2△Y·(Xi + 1))-2△Y·Xi - (2△X·(Yi))+2△X·Yi

11           =  Pi + 2△Y

12

从(8)式可以看出，第i+1步的判别变量P
i+1仅与第i步的判别变量P
i、直线的两个端点坐标分量差△X和△Y有关，运算中只含有整数相加和乘2运算，而乘2可利用算术左移一位来完成，因此这个算法速度快并易于硬件实现。
