深度学习caffe–手写字体识别例程（三）—— MNIST数据集文件格式详解

        手写体识别例程的mnist数据集包含了4个文件，分别为train-images-idx3-ubyte、train-labels-idx1-ubyte、t10k-images-idx3-ubyte、t10k-labels-idx1-ubyte。这四个文件分别是训练集的图片文件、训练集的标签文件、测试集的图片文件、测试集的标签文件，其中，训练集中有60000张图片，测试集有10000张图片。这4个文件是二进制文件，那么这么图片是如何在这些文件存储的呢？

        我们已测试集的文件为例进行分析，即t10k-images-idx3-ubyte和t10k-labels-idx1-ubyte。文件的定义如下

t10k-images-idx3-ubyte定义

t10k-labels-idx1-ubyte定义

训练集的两个文件与测试集的文件定义是完全一样的。

        从上面的表格我们可以看出来t10k-images-idx3-ubyte中存储的是10000张图片，每个图片是28X28的像素分辨率，每个像素占一个字节数据，数据描述的是像素的灰度值，0表示白色，255表示黑色。

        t10k-labels-idx1-ubyte中存储的是每张图片对应的标签值，即0~9的数字值，每张图片与每个标签是一一对应的。为了详细分析，我们看一下这两个文件的内部取值，由于是二进制文件，我们可以用hexdump软件打开，如果计算机中没有这个软件，可以用下面的命令进行安装

1
2
1sudo apt-get install hexdump

2

用下面的命令打开文件

1
2
1hexdump -Cv t10k-images-idx3-ubyte | more

2

打开文件后如下所示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
100000000  00 00 08 03 00 00 27 10  00 00 00 1c 00 00 00 1c  |......'.........|

200000010  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

300000020  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

400000030  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

500000040  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

600000050  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

700000060  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

800000070  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

900000080  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

1000000090  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

11000000a0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

12000000b0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

13000000c0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

14000000d0  00 00 00 00 00 00 00 00  00 00 54 b9 9f 97 3c 24  |..........T...<$|

15000000e0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

16000000f0  00 00 00 00 00 00 de fe  fe fe fe f1 c6 c6 c6 c6  |................|

1700000100  c6 c6 c6 c6 aa 34 00 00  00 00 00 00 00 00 00 00  |.....4..........|

1800000110  00 00 43 72 48 72 a3 e3  fe e1 fe fe fe fa e5 fe  |..CrHr..........|

1900000120  fe 8c 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

2000000130  00 00 00 11 42 0e 43 43  43 3b 15 ec fe 6a 00 00  |....B.CCC;...j..|

2100000140  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

2200000150  00 00 00 00 00 00 53 fd  d1 12 00 00 00 00 00 00  |......S.........|

2300000160  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

2400000170  00 16 e9 ff 53 00 00 00  00 00 00 00 00 00 00 00  |....S...........|

2500000180  00 00 00 00 00 00 00 00  00 00 00 00 00 81 fe ee  |................|

2600000190  2c 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |,...............|

27000001a0  00 00 00 00 00 00 00 00  3b f9 fe 3e 00 00 00 00  |........;..>....|

28000001b0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

29000001c0  00 00 00 00 85 fe bb 05  00 00 00 00 00 00 00 00  |................|

30000001d0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 09  |................|

31000001e0  cd f8 3a 00 00 00 00 00  00 00 00 00 00 00 00 00  |..:.............|

32000001f0  00 00 00 00 00 00 00 00  00 00 00 7e fe b6 00 00  |...........~....|

3300000200  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

3400000210  00 00 00 00 00 00 4b fb  f0 39 00 00 00 00 00 00  |......K..9......|

3500000220  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

3600000230  00 13 dd fe a6 00 00 00  00 00 00 00 00 00 00 00  |................|

3700000240  00 00 00 00 00 00 00 00  00 00 00 00 03 cb fe db  |................|

3800000250  23 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |#...............|

3900000260  00 00 00 00 00 00 00 00  26 fe fe 4d 00 00 00 00  |........&..M....|

4000000270  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

4100000280  00 00 00 1f e0 fe 73 01  00 00 00 00 00 00 00 00  |......s.........|

4200000290  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 85  |................|

43000002a0  fe fe 34 00 00 00 00 00  00 00 00 00 00 00 00 00  |..4.............|

44000002b0  00 00 00 00 00 00 00 00  00 00 3d f2 fe fe 34 00  |..........=...4.|

45000002c0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

46000002d0  00 00 00 00 00 00 79 fe  fe db 28 00 00 00 00 00  |......y...(.....|

47000002e0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

48000002f0  00 00 79 fe cf 12 00 00  00 00 00 00 00 00 00 00  |..y.............|

4900000300  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

5000000310  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

5100000320  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

5200000330  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

5300000340  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

5400000350  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

5500000360  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

5600000370  00 00 00 00 00 00 00 00  00 00 00 00 00 00 74 7d  |..............t}|

5700000380  ab ff ff 96 5d 00 00 00  00 00 00 00 00 00 00 00  |....]...........|

5800000390  00 00 00 00 00 00 00 00  00 a9 fd fd fd fd fd fd  |................|

59000003a0  da 1e 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|

60000003b0  00 00 00 00 a9 fd fd fd  d5 8e b0 fd fd 7a 00 00  |.............z..|

61000003c0  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 34  |...............4|

62

63

        对于多字节的数据，是按大端模式存储的，我们可以根据上面表格的定义对文件内容进行分析。

首先我们看前4个字节 00000803，它转换为十进制为2051，正是表格中定义的魔数。

接下来4个字节是00002710，它转换为十进制为10000，正是表格中定义的条目数。

再接下来就是两个4字节的0000001c，都是十进制的28，分别是图片像素的行数和列数。

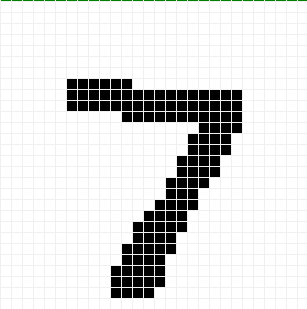

再下面的就是图片的像素值，28X28=784个字节为一张图片，我们从上面的数据中可以看到00比较多，代表白色的背景，其它值则代表有颜色的像素，我们把这些784个像素值描绘在28X28的图片上，如下图所示。
