使用docker搭建高并发网站架构实践7–Mysql主从同步+读写分离+读负载均衡

**6. Mysql主从同步+读写分离+**读负载均衡

目标：

1. 搭建mysql一主两从同步
2. 搭建从mysql读负载均衡
3. 结合web工程实现mysql读写分离

整体示意图：

如图所示:

192.168.238.129：负载均衡服务器

192.168.238.128： mysql-slave1服务器 mysql-master服务器

192.168.238.131： mysql-slave2服务器

VIP: 192.168.238.130 提供对外的统一读IP

Tomcat通过AOP根据方法名来区分读写操作，分别访问不同的数据库连接，从而实现mysql读写分离。

当执行写操作时，直接从192.168.238.128:3003写；当执行读操作时，访问VIP192.168.238.130, 由LVS负载均衡分配给192.168.238.128:3306或者192.168.238.131:3306从而实现读负载均衡。

Tomcat主从同步利用自身的二进制日志方式来实现同步。

简要步骤：

1. 搭建keepalived+lvs实现读mysql负载均衡。
2. 搭建mysql主从同步。
3. 搭建tomcat web工程来实现读写分离。

具体操作如下：

1. 搭建keepalived+lvs实现读mysql负载均衡。

Docker search mysql

Docker pull mysql



192.168.238.131  mysql_slave1

192.168.238.128  mysql_slave2

192.168.238.129  keepalived+lvs负载均衡

192.169.238.130   对外统一VIP

1.1在192.168.238.131 启动从mysql1

Docker run –name mysql_slave1

–p 3306:3306

-e MYSQL_ROOT_PASSWORD=123456 –d mysql

Mysql –h 192.168.238.131 –P 3306 –u root –p

连接数据库，新建数据库slave1_131;



2. 同理在192.168.238.128启动mysql_slave2

Docker run –name mysql_slave2

–p 3306:3306

-e MYSQL_ROOT_PASSWORD=123456 –d mysql

连接，新建数据库slave2_128;

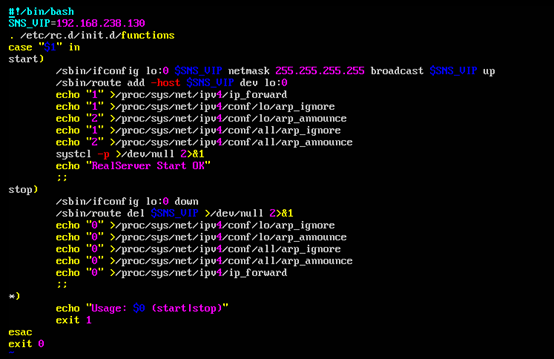

2. 在128和131上，分别新建realserver脚本如下：

chmod 755 realserver;

启动脚本，查看ip add

bash realserver start;

131显示如下：

128显示如下：

说明：

1. SNS_VIP 直接路由模式的VIP必须和服务器对外提供的ip地址在同一个网段；
2. VIP被绑定在环回接口lo0:0上，广播地址是其本身，子网掩码255.255.255.255；
3. 抑制ARP广播。



2. 负载均衡机192.168.238.129设置如下:

安装ipvsadm服务：

Apt-get install ipvsadm

Lsmod | grep ip_vs

Ipvsadm

安装keepalived

Apt-get install keepalived

Cd /etc/keepalived

编辑配置文件：keepalived.conf



配置文件说明：

1. 搭建lvs,只需使用virtual_server虚拟块配置即可。
2. 虚拟机端口和真实机端口应该保持一致，否则访问不到真实机相应端口。
3. Virtual_server 虚拟机IP和端口号
4. Delay_loop 运行情况检查时间，单位秒
5. Lb_algo 负载调试算法
6. Lb_kind   DR/NAT/TUN
7. Persistence_timeout 会话保持时间
8. Protocol TCP 转发协议类型 TCP/UDP
9. Real_server 真实服务器的IP和端口号
10. Weight 该真实机的权重
11. Connect_timeout 10 10秒无响应超时
12.  Nb_get_retry 重试次数
13. Delay_before_retry 重试间隔
14. Connect_port 3306 使用3306端口进行保活

Service keepalived start;

Service keepalived status;

Ipvsadm

在负载均衡机129上连接VIP，来访问数据库；

Mysql –h 192.168.238.130 –P 3306 –u root -P

可知成功连接131真实服务器数据库，因为上面配置131weight=3,所以权重较大。

再一次访问

可知此时连接128真实服务器数据库

1. 搭建mysql主从同步。

2.1准备主从mysql配置文件

查看一下mysql容器的mysqld.conf配置文件位置

/etc/mysql/mysql.conf.d/mysqld.cnf

Mysql-master  mysqld.cnf文件配置

Log-bin必须设置

Server-id必须设置，并且唯一

Mysql-slave1 mysqld.cnf 文件：



Mysql-slave2 mysqld.cnf 文件：



2. 重新启动容器，把配置文件挂载到相应目录

在192.168.238.131启动mysql_slave1容器：

Docker run –name mysql_slave1 –p 3306:3306

–v /data/mysql-backup1/mysqld.cnf :/etc/mysql/mysqld.conf.d/mysqld.cnf

-e MYSQL_ROOT_PASSWORD=123456  -d  mysql



在192.168.238.129启动mysql_master容器：

Docker run –name mysql_master –p 3306:3306

–v /data/mysql-master/mysqld.cnf :/etc/mysql/mysqld.conf.d/mysqld.cnf

-e MYSQL_ROOT_PASSWORD=123456  –d  mysql



在192.168.238.128启动mysql_slave2容器：

Docker run –name mysql_slave2 –p 3306:3306

–v /data/mysql-backup2/mysqld.cnf :/etc/mysql/mysqld.conf.d/mysqld.cnf

-e MYSQL_ROOT_PASSWORD=123456  -d  mysql



2. 配置主从复制

登录mysql_master

Mysql –h 192.168.238.129 –P 3306 –u root –p

123456

分配复制权限：

Grant replication slave on *.* to ‘root’@’%’ identified by ‘123456’

replication slave 分配复制权限

*.*数据库所有表都可以

‘%’IP限制，在此设置所有主机

Root用户名

登录mysql-slave1

配置从服务器1复制功能：

change master to master_host =’192.168.238.129’,

master_port=3306,

master_user=’root’ ,

master_password=’123456’,

master_log_file=’mysql-bin.000003’,

master_log_pos=429;

启动复制功能

start slave;

show slave status;

其中：

Slave_IO_State = Waiting for master to send event

Slave_IO和Slave_SQL 都是 YES

则表示主从复制配置成功。

登录mysql-master新建数据库test_slave1;

此时slave1的状态：

可知，mysql_master和mysql_slave2已经同步。

同理配置mysql_slave2;

change master to master_host =’192.168.238.129’,

master_port=3306,

master_user=’root’ ,

master_password=’123456’,

master_log_file=’mysql-bin.000003’,

master_log_pos=429;

start slave;

show slave status;

show databases;

可知mysql_slave2和mysql_master已经同步。

此时，

写mysql:

192.168.238.129 3306

读mysql

192.168.238.130 3306(VIP)

在192.168.238.131和192.168.238.128启动realserver脚本

bash realserver start

在192.168.238.129上启动keepalived

Ipvsadm:

连接129:3306和130:3306,测试如下：

可知读写ip和端口号已经成功。

1. 搭建tomcat web工程来测试读写分离。





/usr/local/tomcat/webapps/ssh_runner.war

登录129负载均衡服务器：

登录slave1和slave2，关闭slave功能；

Stop slave;

此时，slave1和slave2表index_msg的状态

Slave1的状态：

Slave2的状态;

利用index_msg表的记录数量来区分slave1的负载均衡。

将mysql-master迁移到128 3003端口，其余保持不变。

现在准备web测试工程ssh-runner.war

启动：

http://localhost:8080/ssh-runner/back/getMethodTest

可知数据库切换到slave,轮询读取从库的数据（此时主从复制已关闭），从而实现了读从mysql负载均衡。

http://localhost:8080/ssh-runner/back/saveMethodTest

数据库切换到master，从而实现了读写分离。

工程详细配置如下：

配置文件如下：

1. dataSource.xml  配置主从数据源

在dataSource.xml中添加如下bean:

parentDataSource, masterDataSource, slaveDataSource, dataSource

1. spring-hibernate.xml  配置事务和AOP

需要根据工程来修改相应配置：

AOP的适用范围，加在service层还是dao层

方法名命名规则需要统一

1. pom.xml配置主从数据库的连接，用户名和密码

代码修改：

com.huanke.sshshell.aop

DataSourceAdvice



DataSourceSwitcher

DynamicDataSource



未解决的问题：

1. VIP的访问，工程部署在本地可以运行，部署在linux虚拟机，VIP访问不到。网络配置等问题；
2. 代码层的方案还没有解决，方法名的规范以及AOP切面的位置（因为现在工程业务逻辑乱，service和controller层均有业务代码）

实现读写分离可以尝试使用数据库中间件Atlas以及一些持久层框架Rose，使用注解等便捷，易于开发。
