1.序篇-先说结论

protobuf 作为目前各大公司中最广泛使用的高效的协议数据交换格式工具库，会大量作为流式数据传输的序列化方式，所以在 flink sql 中如果能实现 protobuf 的 format 会非常有用（目前社区已经有对应的实现，不过目前还没有 merge，预计在 1.14 系列版本中能 release）。

这一节原本是介绍 flink sql 中怎么自定义实现 protobuf format 类型，但是 format 的实现过程中涉及到了 flink sql 类型系统的知识，所以此节先讲解 flink sql 类型系统的内容作为铺垫。以帮助能更好的理解 flink sql 的类型系统。

flink sql 类型系统并不是一开始就是目前这样的

 体系，其最开始也是复用了 datastream 的

，后来才由

 转变为了

，因此本节分为以下几个小节，来说明 flink sql api 类型的转变原因、过程以及新类型系统设计。

1. 背景篇
2. 目标篇-预期效果是什么
3. 框架设计篇-具体方案实现
4. 总结篇

2.背景篇

熟悉 DataStream API 的同学都知道，DataStream API 的类型系统 TypeInformation 体系。所以初期 SQL API 的类型系统也是完全由 TypeInformation 实现的。但是随着 SQL API 的 feature 增强，用户越来越多的使用 SQL API 之后，发现 TypeInformation 作为 SQL API 的类型系统还是有一些缺陷的。

具体我们参考

：https://cwiki.apache.org/confluence/display/FLINK/FLIP-37%3A+Rework+of+the+Table+API+Type+System。

：https://cwiki.apache.org/confluence/display/FLINK/FLIP-65%3A+New+type+inference+for+Table+API+UDFs

：https://issues.apache.org/jira/browse/FLINK-12251

比如一些用户反馈有以下问题：

https://docs.google.com/document/d/1zKSY1z0lvtQdfOgwcLnCMSRHew3weeJ6QfQjSD0zWas/edit

在

 中介绍到：

1. TypeInformation 不能和 SQL 类型系统很好的集成，并且不同实现语言也会对其类型信息产生影响。

2. TypeInformation 与 SQL 类型系统不一致。

3. 不能为 DECIMAL 等定义精度和小数位数。

4. 不支持 CHAR/VARCHAR 之间的差异（FLINK-10257、FLINK-9559）。

5. 物理类型和逻辑类型是紧密耦合的。

：https://docs.google.com/document/d/1a9HUb6OaBIoj9IRfbILcMFPrOL7ALeZ3rVI66dvA2_U/edit#heading=h.5qoorezffk0t

2.1.序列化器受执行环境影响

怎么理解不同语言的环境会对类型信息产生影响，直接来看一下下面这个例子（基于

）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
import org.apache.flink.table.functions.TableFunction



case class SimpleUser(name: String, age: Int)



class TableFunc0 extends TableFunction[SimpleUser] {



  // make sure input element's format is "<string&gt#<int>"



  def eval(user: String): Unit = {



    if (user.contains("#")) {



      val splits = user.split("#")



      collect(SimpleUser(splits(0), splits(1).toInt))



    }

  }



}

 出参（SimpleUser）的

 不仅取决于

本身，还取决于使用的

，而且最终的序列化器也是不同的，这里以 java 环境和 scala 环境做比较：

2.1.1.java 环境

在 java 环境中，使用

 注册函数。

Java 类型提取是通过基于反射的

 提取

。

示例代码如下（基于 flink 1.8 版本）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
public class JavaEnvTest {



    public static void main(String[] args) throws Exception {





        StreamExecutionEnvironment sEnv = StreamExecutionEnvironment.getExecutionEnvironment();

        // create a TableEnvironment for streaming queries

        StreamTableEnvironment sTableEnv = StreamTableEnvironment.create(sEnv);



        sTableEnv.registerFunction("table1", new TableFunc0());



        TableSqlFunction tableSqlFunction =

                (TableSqlFunction) sTableEnv

                        .getFunctionCatalog()

                        .getSqlOperatorTable()

                        .getOperatorList()

                        .get(170);



        TypeSerializer<?> t = tableSqlFunction.getRowTypeInfo().createSerializer(sEnv.getConfig());



        sEnv.execute();



    }



}

1

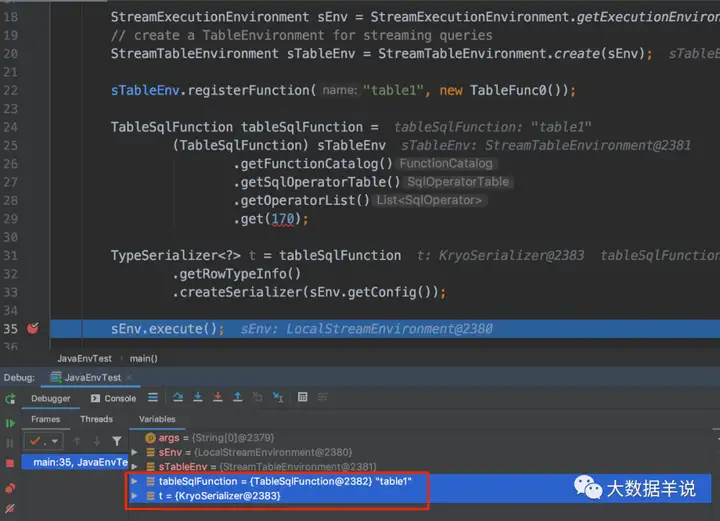

java 环境，可以看到，最终使用的是

。

2.1.2.scala 环境

在 scala 环境中，使用

 注册函数。

使用 Scala 类型提取堆栈并通过使用

提取

。

示例代码如下（基于 flink 1.8 版本）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
object ScalaEnv {



  def main(args: Array[String]): Unit = {

    val env = StreamExecutionEnvironment.getExecutionEnvironment



    // create a TableEnvironment

    val tableEnv = StreamTableEnvironment.create(env)



    tableEnv.registerFunction("hashCode", new TableFunc0())



    val config = env.getConfig



    val function = new TableFunc0()



    registerFunction(config, function)



    // execute

    env.execute()

  }



  def registerFunction[T: TypeInformation](config: ExecutionConfig, tf: TableFunction[T]): Unit = {

    val typeInfo: TypeInformation[_] = if (tf.getResultType != null) {

      tf.getResultType

    } else {

      implicitly[TypeInformation[T]]

    }



    val ty = typeInfo.createSerializer(config)



  }



}

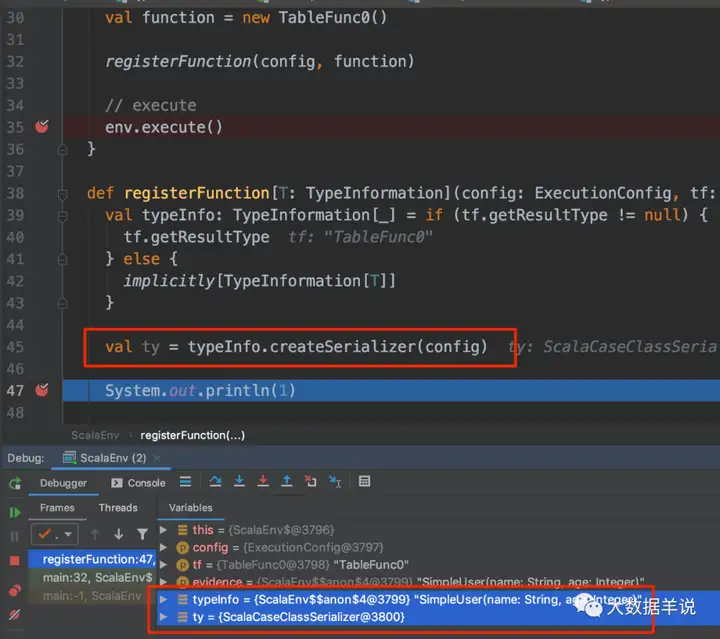

2

scala 环境，最终使用的是

。

但是逻辑上同一个 sql 的 model 的序列化方式只应该与 model 本身有关，不应该与不同语言的 env 有关。不同的 env 的 model 序列化器都应该相同。

2.2.类型系统不一致

 类型系统与

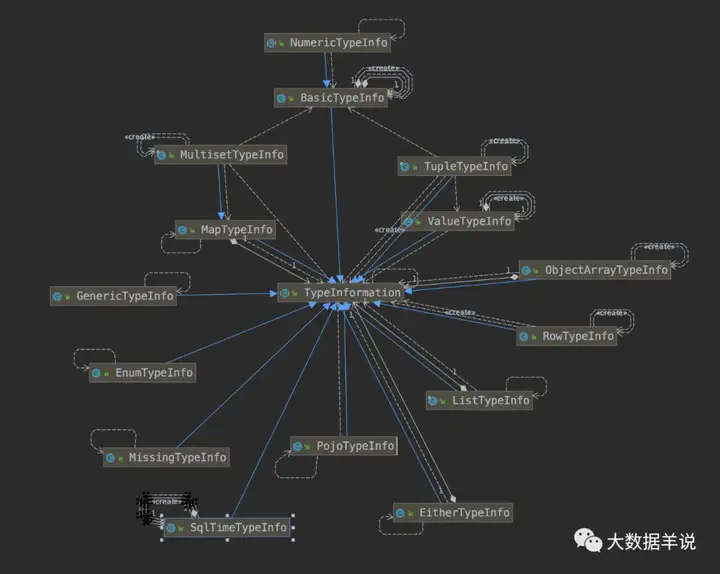

 系统不一致。如下图

 类型系统的组成，熟悉 datastream 的同学应该都见过：

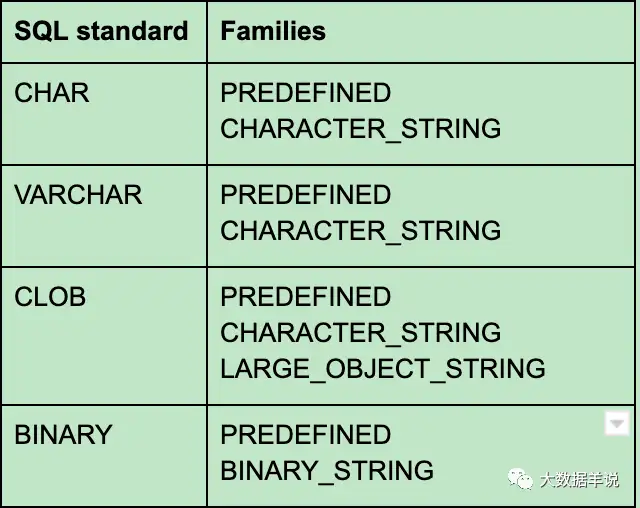

但是标准的 sql 类型系统的组成应该是由如下组成这样：

可见

 类型系统与标准 SQL 类型系统的对应关系是不太一致的，这也就导致了 flink sql 与

 不能很好的集成。

2.3.TypeInformation 类型信息与序列化器绑定

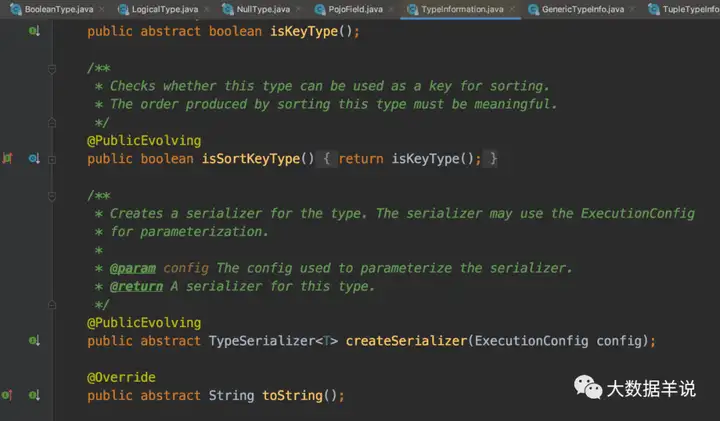

如图

 的具体实现类需要实现

，来指定类型信息的具体序列化器。

3

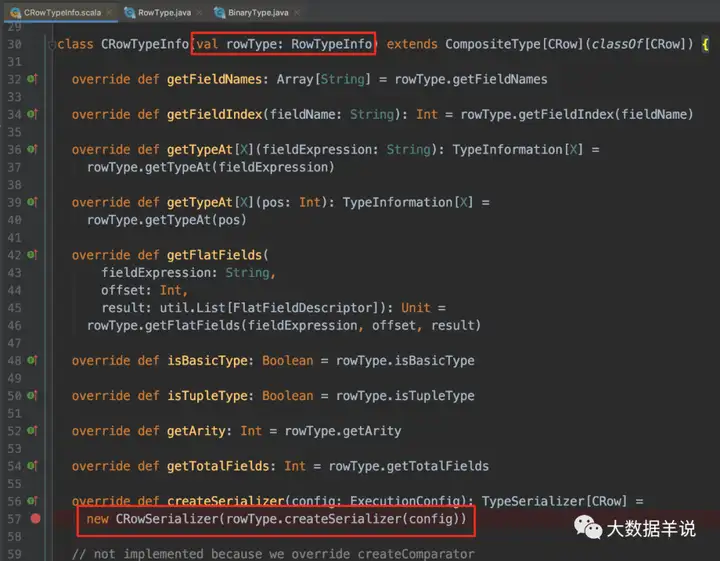

举例，旧类型系统中，flink sql api 中是使用

 进行的内部数据的流转，

 如下图，其序列化器固定为

：

19

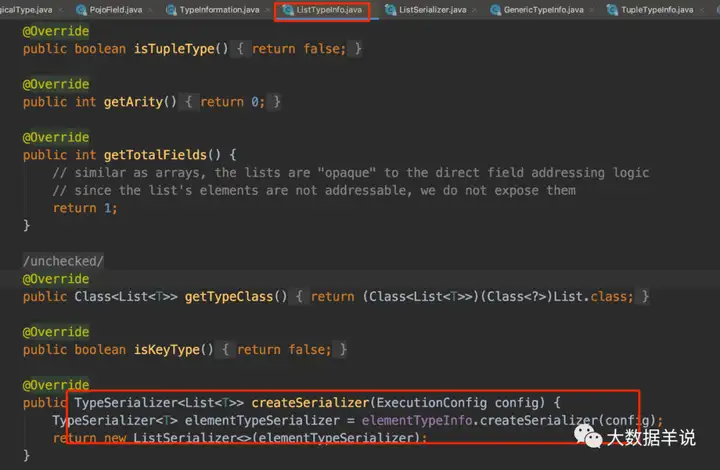

再来一个例子，

 的序列化器固定为

。

4

可以看到

 的类型体系中，一种

 就和一个

 是绑定的。

3.目标篇-预期效果是什么

博主体感比较深的是：

1. 统一以及标准化 SQL 类型系统

2. 逻辑类型与物理类型解耦

然后来看看 flink 是怎么做这件事情的，下面的代码都基于

。

4.框架设计篇-具体方案实现

先从最终最上层的角度出发，看看 flink sql 程序运行时数据载体的变化。

1.old planner：

内部数据流的基本数据类型：

 =

 + 标识（是否回撤数据）

类型信息：

，其类型系统使用的完全也是

 那一套

序列化器：

 =

 + 标识序列化

2.blink planner：

内部数据流的基本数据类型：

类型信息：

，基于

序列化器：

4.1.统一以及标准化 SQL 类型系统

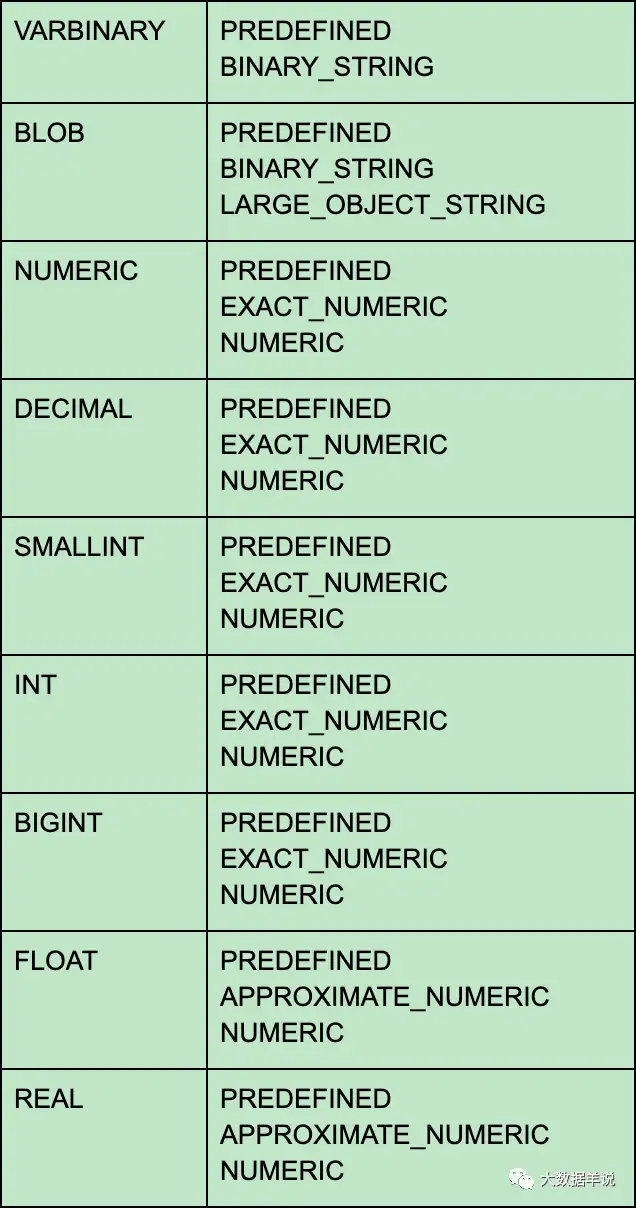

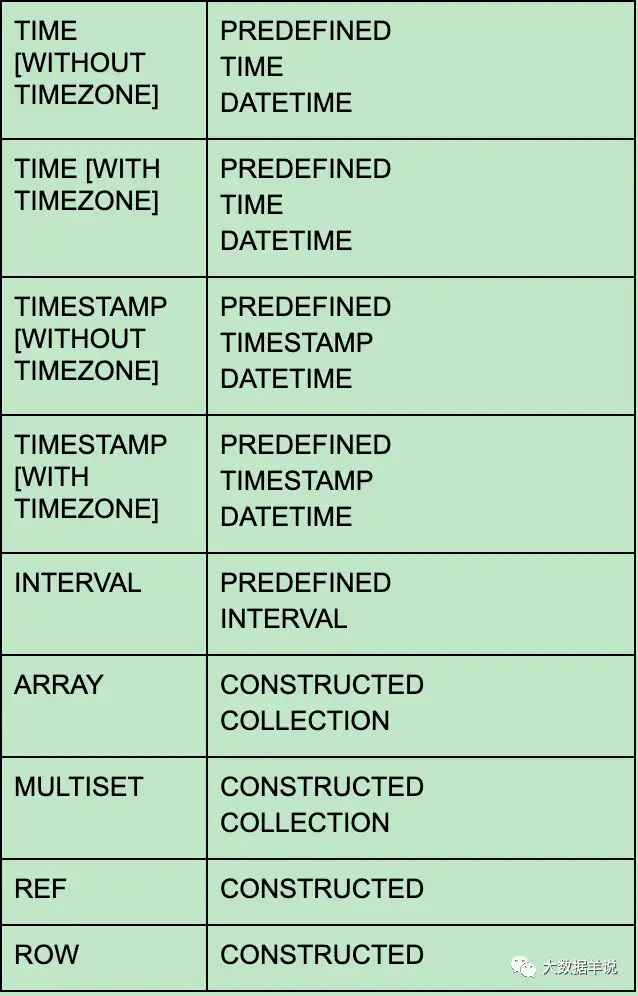

先来重温下，SQL 标准类型：

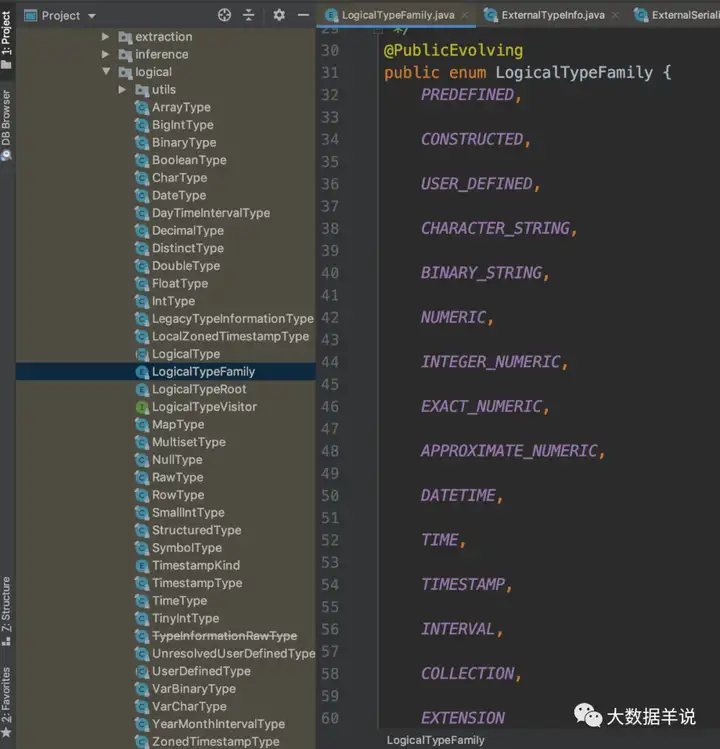

然后开看看，flink sql 的类型系统设计，代码位于

 模块：

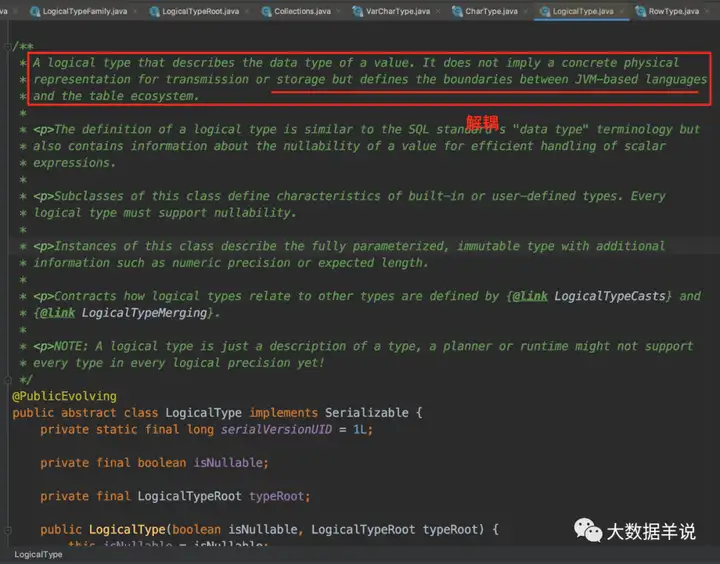

新的类型系统是基于

，

，

 进行实现的：

：

：

：

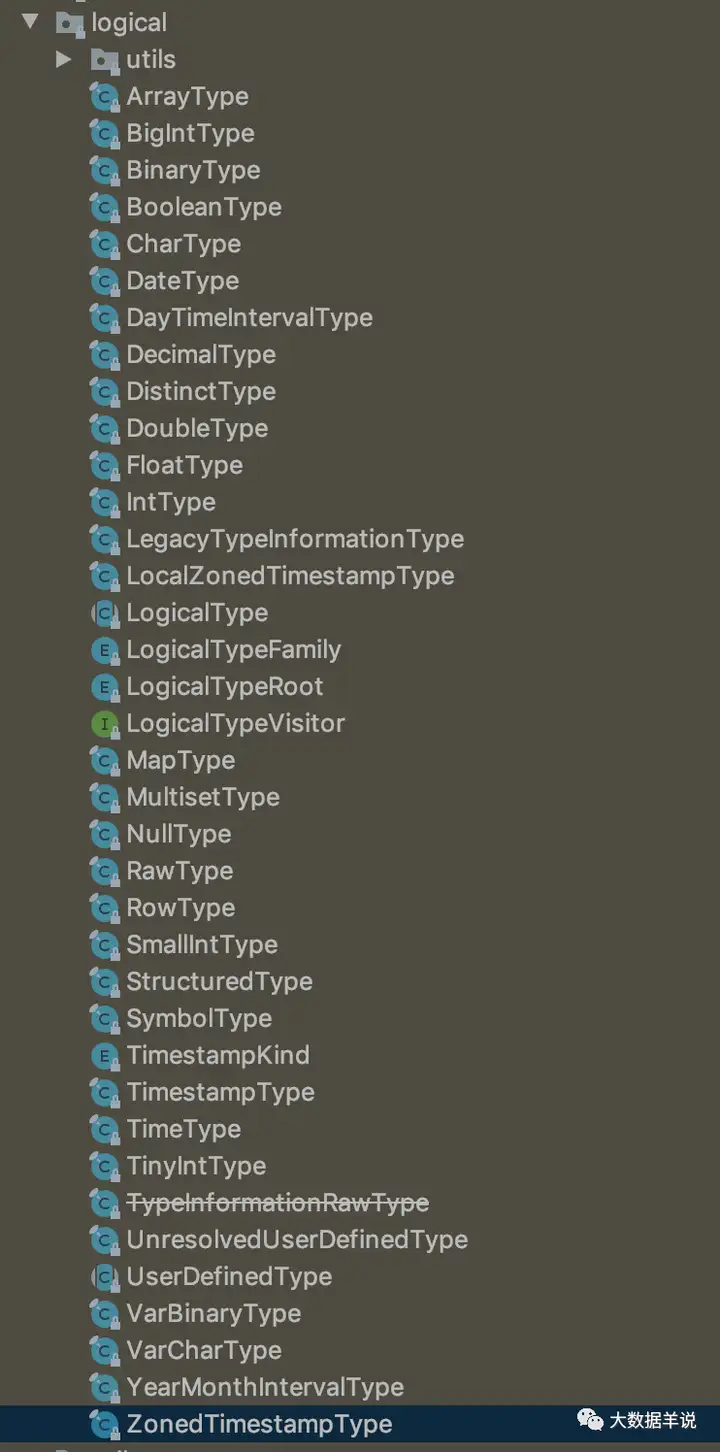

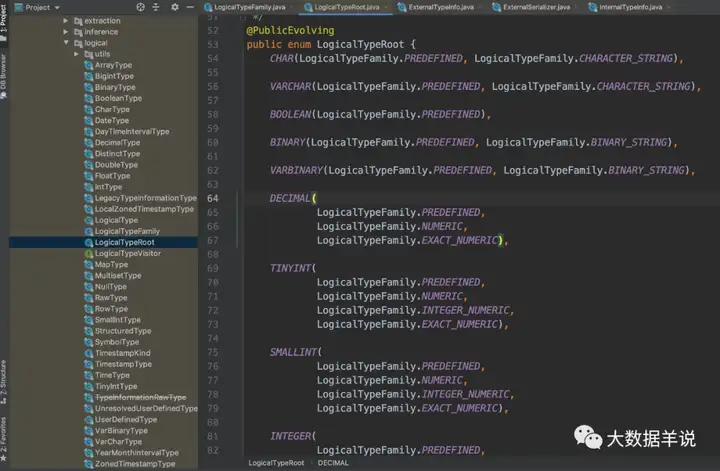

具体

 的各类实现类如下图所示：

12

可以发现其设计（枚举信息、实现等）都是与 SQL 标准进行了对齐的。

具体类型详情可以参考官方文档，这里不过多赘述。https://ci.apache.org/projects/flink/flink-docs-release-1.13/docs/dev/table/types/

4.2.逻辑类型与物理类型解耦

解耦这部分的实现比较好理解，博主通过两种方式来解释其解耦方式：

4.2.1.看看解耦的具体实现

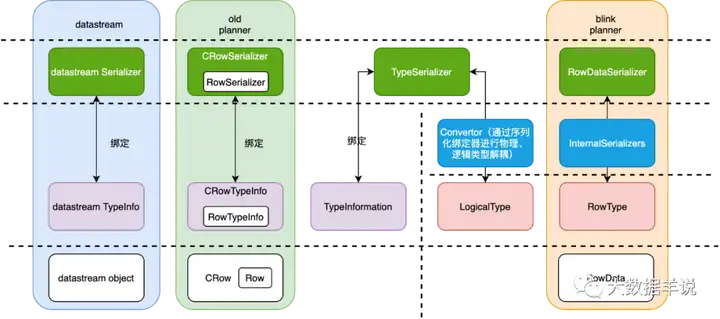

博主画了一张图来比较下

 与

，如下图。

20

• datastream\old planner：如左图所示，都是基于

  1	TypeInformation

   体系，一种

  1	TypeInformation

   就和一个

  1	TypeSerializer

   是绑定的。

• blink planner：如右图所示，都是基于

  1	LogicalType

   体系，但是与

  1	TypeSerializer

   通过中间的一层映射层进行解耦，这层映射层是 blink planner 独有的，当然如果你也能自定义一个 planner，你也可以自定义对应的映射方式。

 只包含类型信息，关于具体的序列化器是在不同的 planner 中实现的。Blink Planner 是

。

4.2.2.看看包的划分

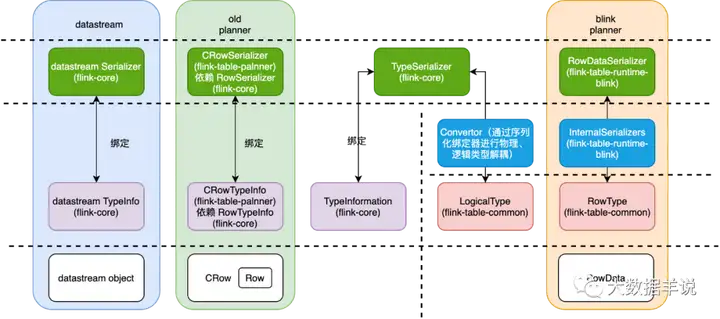

其实我们也可以通过这些具体实现类的在 flink 中所在的包也可以看出其解耦方式。如图所示。

21

• datastream\old planner：如左图所示，其中的核心逻辑类型、序列化器都是在

  1	flink-core

   中实现的。都是基于以及复用了

  1	TypeInformation

   体系。

• blink planner：如右图所示，

  1	LogicalType

   体系都是位于

  1	flink-table-common

   模块中，作为 sql 基础、标准的体系。而其中具体的序列化器是在

  1	flink-table-runtime-blink

   中的，可以说明不同的 planner 是有对应不同的实现的，从而实现了逻辑类型和物理序列化器的解耦。

5.总结篇

本文主要介绍了 flink sql 类型系统的内容，从背景、目标以及最终的实现上做了一些思考和分析。
