带你玩转kubernetes-k8s（第29篇：k8s-深入掌握Service：定义详解）

    Pod的讲解终于告一段落了，现在我们来一起学习Service。

    Service是Kubernetes的核心概念，通过创建Service，可以为一组具有相同功能的容器应用提供一个统一的入口地址，并且将请求负载分发到后端的各个容器应用上。本章对Service的使用进行详细说明，包括Service的负载均衡机制、如何访问Service、Headless Service、DNS服务的机制和实践、Ingress 7层路由机制等。

   Service的yaml定义文件完整内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1apiVersion: v1        // Required

2kind: Service        // Required

3metadata:            // Required

4  name: string            // Required

5  namespace: string         // Required

6  labels:

7  - name: string

8  annotations:

9  - name: string

10spec:                             // Required

11  selector: []                              // Required

12  type: string                  // Required

13  clusterIP: string

14  sessionAffinity: string

15  ports:

16  - name: string

17    protocol: string

18    port: int

19    targetPort: int

20    nodePort: int

21  status:

22    loadBalancer:

23      ingress:

24        ip: string

25        hostname: string

26

apiVersion
string
是
v1
kind
string
是
Service
metadata
object
是
元数据
metadata.name
string
是
Service名称
metadata.namespace
string
是
命名空间，不指定默认为default
metadata.labels[] metadata.annotation[]
list list

自定义标签属性列表 自定义注释属性列表
spec
object
是
详细描述
spec.selector[]
list
是
label selector配置，将选择具有指定label标签的Pod 作为管理范围
spec.type
string
是
Service的类型，指定Service的访问方式，默认值为ClusterIP。 1.Cluster IP：虚拟的服务IP地址，该地址用于K8s集群内部的Pod访问，在Node上kube-prox通过设置的optables规则进行转发。 2.NodePort: 使用宿主机的端口，使能够访问各Node的外部客户端通过Node的IP地址和端口号就能访问服务。 3. LoadBalancer： 使用外接负载均衡器完成到服务的负载分发，需要在spec.status.loadBalancer字段指定外部负载均衡器的IP地址，并同时定义nodePort和clusterIP，用于公有云环境。
spec.clusterIP
string

虚拟服务IP地址，当type=clusterIP时，如果不指定。这系统进行自动分配，也可以手工指定：当type=loadBalancer时，这需要指定
spec.sessionAffinity
string

是否支持Session，可选值为ClusterIP，默认值为空。 clusterIP： 表示同一个客户端的访问请求都转发到同一个后端Pod
spec.ports[]
list

Service需要暴露的端口列表
spec.ports[].name
string

端口名称
spec.ports[].protocol
string

端口协议，支持TCP和UDP。默认为TCP
spec.ports[].port
init

服务监听的端口号
spec.ports[].targePort
int

需要转发到后端Pod的端口号
spec.ports[].nodePort
int

当spec.type=NodePort时，指定映射到物理机的端口号
status
object

当spec.type=LoadBalancer时，设置外部负载均衡的地址，用于公有云环境
status.loadBalancer
object

外部负载均衡器
status.loadBalancer.ingress
object

外部负载均衡器
status.loadBalancer.ingress.ip
string

外部负载均衡器的IP地址
status.loadBalancer.ingress.hostname
string

外部负载均衡器的主机名

Service 的基本用法

      一般来说，对外提供服务的应用程序需要通过某种机制来实现，对于容器应用最简便的方式就是通过TCP/IP机制及监听IP和端口号来实现。例如，定义一个提供Web服务的RC，由两个Tomcat容器副组成，每个容器都通过containerPort设置提供服务的端口号为8080：

webapp-rc.yaml

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
1apiVersion: v1

2kind: ReplicationController

3metadata:

4  name: webapp

5spec:

6  replicas: 2

7  template:

8    metadata:

9      name: webapp

10      labels:

11        app: webapp

12    spec:

13      containers:

14      - name: webapp

15        image: tomcat

16        ports:

17        - containerPort: 8080

18

创建该RC之后获取该Pod的IP地址

1
2
1kubectl get pod -l app=webapp -o yaml | grep podIP

2

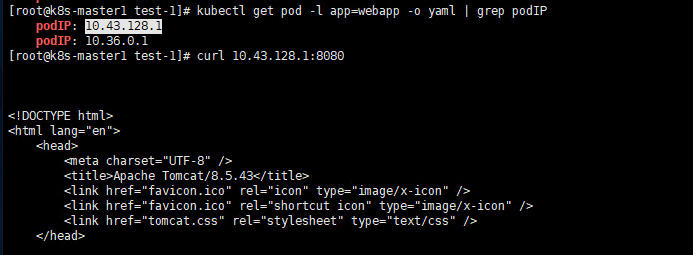

可以直接通过这两个Pod的IP地址和端口号访问Tomcat服务：

       直接通过Pod的IP地址和端口号可以访问到容器应用内的服务，但是Pod的IP地址是不可靠的，例如当Pod所在的Node发生故障时，Pod将被Kubernetes重新调度到另一个Node，Pod的IP地址将发生变化。更重要的是，如果容器应用本身是分布式的部署方式，通过多个实例共同提供服务，就需要在这些实例的前端设置一个负载均衡器来实现请求的分发。Kubernetes中的Service就是用于解决这些问题的核心组件。

       以前面创建的webapp应用为例，为了让客户端应用访问到两个Tomcat Pod实例，需要创建一个Service来提供服务。Kubernetes提供了一种快速的方法，即通过kubectl expose命令来创建Service：

1
2
1kubectl expose rc webapp

2

    查看新创建的Service，可以看到系统为它分配了一个虚拟的IP地址（ClusterIP），Service所需的端口号则从Pod中的containerPort复制而来：

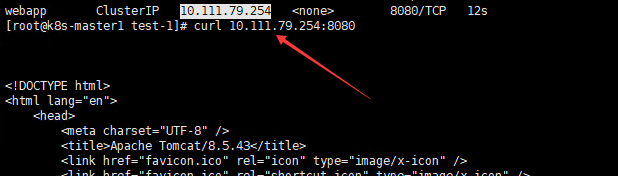

接下来就可以通过Service的IP地址和Service的端口号访问该Service了：

这里，对Service地址10.111.79.254:8080的访问被自动负载分发到了后端两个Pod之一。

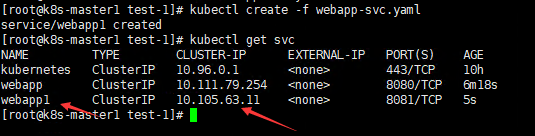

      除了使用kubectl expose命令创建Service，我们也可以通过配置文件定义Service，再通过kubectl create命令进行创建。例如对于前面的webapp应用，我们可以设置一个Service，代码如下：

1
2
3
4
5
6
7
8
9
10
11
1apiVersion: v1

2kind: Service

3metadata:

4  name: webapp1

5spec:

6  ports:

7  - port: 8081

8    targetPort: 8080

9  selector:

10    app: webapp

11

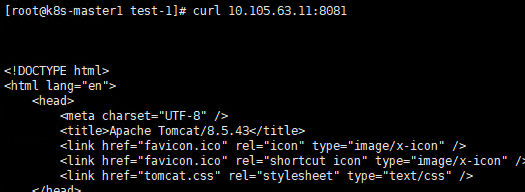

      Service定义中的关键字段是ports和selector。本例中ports定义部分指定了Service所需的虚拟端口号为8081，由于与Pod容器端口号8080不一样，所以需要再通过targetPort来指定后端Pod的端口号。selector定义部分设置的是后端Pod所拥有的label：app=webapp。

目前Kubernetes提供了两种负载分发策略：RoundRobin和SessionAffinity，具体说明如下:

◎　RoundRobin：轮询模式，即轮询将请求转发到后端的各个Pod上。
◎　SessionAffinity：基于客户端IP地址进行会话保持的模式，即第1次将某个客户端发起的请求转发到后端的某个Pod上，之后从相同的客户端发起的请求都将被转发到后端相同的Pod上。

       在默认情况下，Kubernetes采用RoundRobin模式对客户端请求进行负载分发，但我们也可以通过设置service.spec.sessionAffinity=ClientIP来启用SessionAffinity策略。这样，同一个客户端IP发来的请求就会被转发到后端固定的某个Pod上了。

       通过Service的定义，Kubernetes实现了一种分布式应用统一入口的定义和负载均衡机制。Service还可以进行其他类型的设置，例如设置多个端口号、直接设置为集群外部服务，或实现为Headless Service（无头服务）模式。

多端口Service

      有时一个容器应用也可能提供多个端口的服务，那么在Service的定义中也可以相应地设置为将多个端口对应到多个应用服务。在下面的例子中，Service设置了两个端口号，并且为每个端口号都进行了命名：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1apiVersion: v1

2kind: Service

3metadata:

4  name: webapp2

5spec:

6  ports:

7  - port: 8080

8    targetPort: 8080

9    name: web

10  - port: 8005

11    targetPort: 8005

12    name: management

13  selector:

14    app: webapp

15

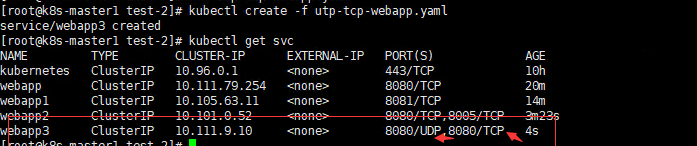

另一个例子是两个端口号使用了不同的4层协议—TCP和UDP：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1apiVersion: v1

2kind: Service

3metadata:

4  name: webapp3

5spec:

6  ports:

7  - port: 8080

8    protocol: UDP

9    name: tdp

10  - port: 8080

11    protocol: TCP

12    name: tcp

13  selector:

14    app: webapp

15

外部服务Service

     在某些环境中，应用系统需要将一个外部数据库作为后端服务进行连接，或将另一个集群或Namespace中的服务作为服务的后端，这时可以通过创建一个无Label Selector的Service来实现：

1
2
3
4
5
6
7
8
9
10
1kind: Service

2apiVersion: v1

3metadata:

4  name: my-service

5spec:

6  ports:

7  - protocol: TCP

8    port: 80

9    targetPort: 80

10

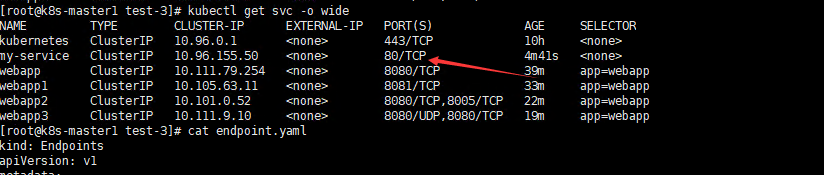

通过该定义创建的是一个不带标签选择器的Service，即无法选择后端的Pod，系统不会自动创建Endpoint，因此需要手动创建一个和该Service同名的Endpoint，用于指向实际的后端访问地址。创建Endpoint的配置文件内容如下：

1
2
3
4
5
6
7
8
9
10
11
1kind: Endpoints

2apiVersion: v1

3metadata:

4  name: my-service

5subsets:

6- addresses:

7  - ip: 1.2.3.4

8  ports:

9  - port: 8080

10

11

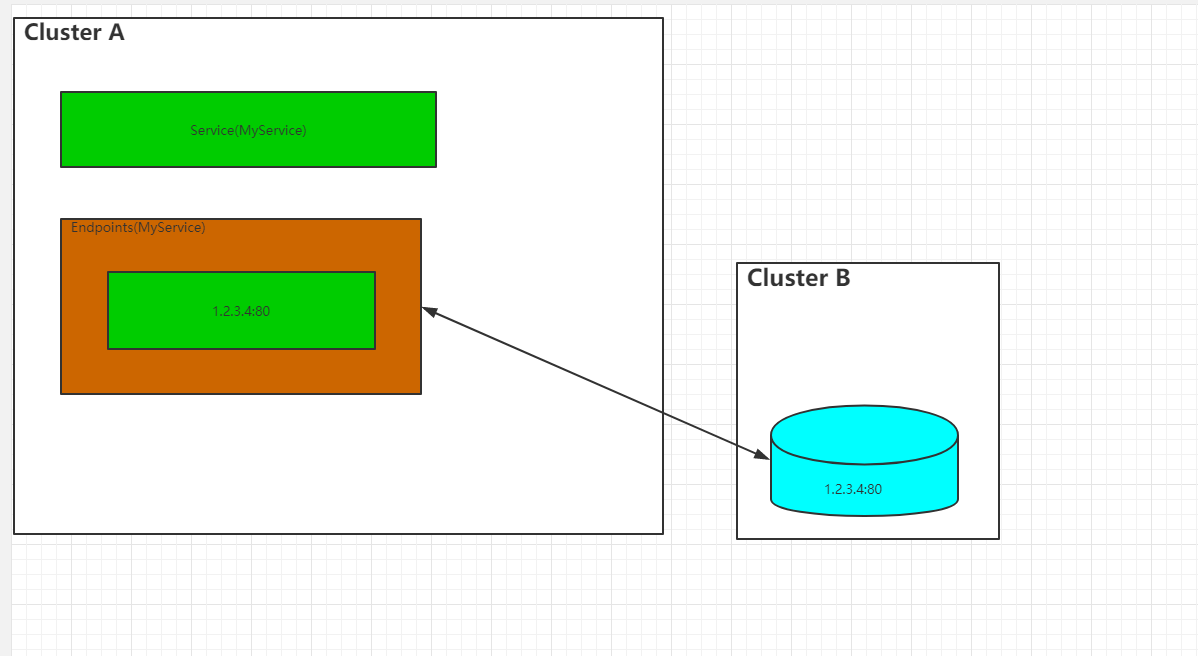

  访问没有标签选择器的Service和带有标签选择器的Service一样，请求将会被路由到由用户手动定义的后端Endpoint上。

    小结：

            本节内容到此结束，是不是觉得很简单呢？

            觉得简单，说明我们已经入k8s的门了，继续加油！

            多多点关注哦~
