使用的资源:

nginx主服务器一台,nginx备服务器一台,使用keepalived进行宕机切换。

tomcat服务器两台,由nginx进行反向代理和负载均衡,此处可搭建服务器集群。

redis服务器一台,用于session的分离共享。

nginx主服务器:192.168.50.133

nginx备服务器:192.168.50.135

tomcat项目服务器1:192.168.50.137

tomcat项目服务器2:192.168.50.139

redis服务器:192.168.50.140

注意访问时需要配置防火墙规则,或者关闭防火墙



首先进行的通用安装:

总的需要模拟五台服务器,使用vmware,全部使用centos6.5 64位,五台服务器全部安装jdk,我使用的是jdk1.8.

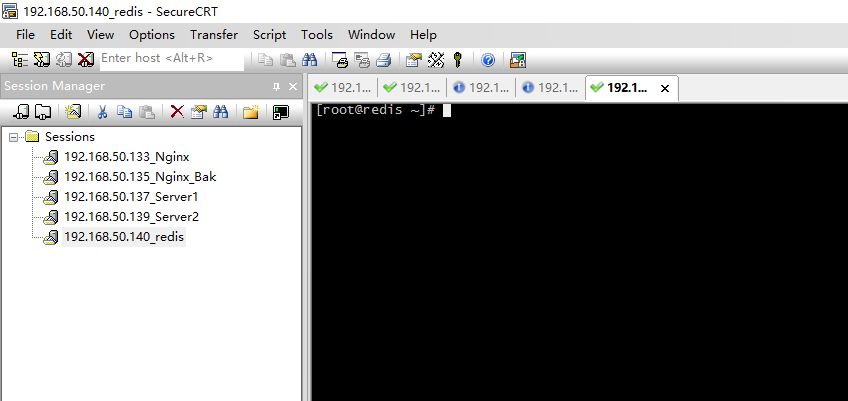

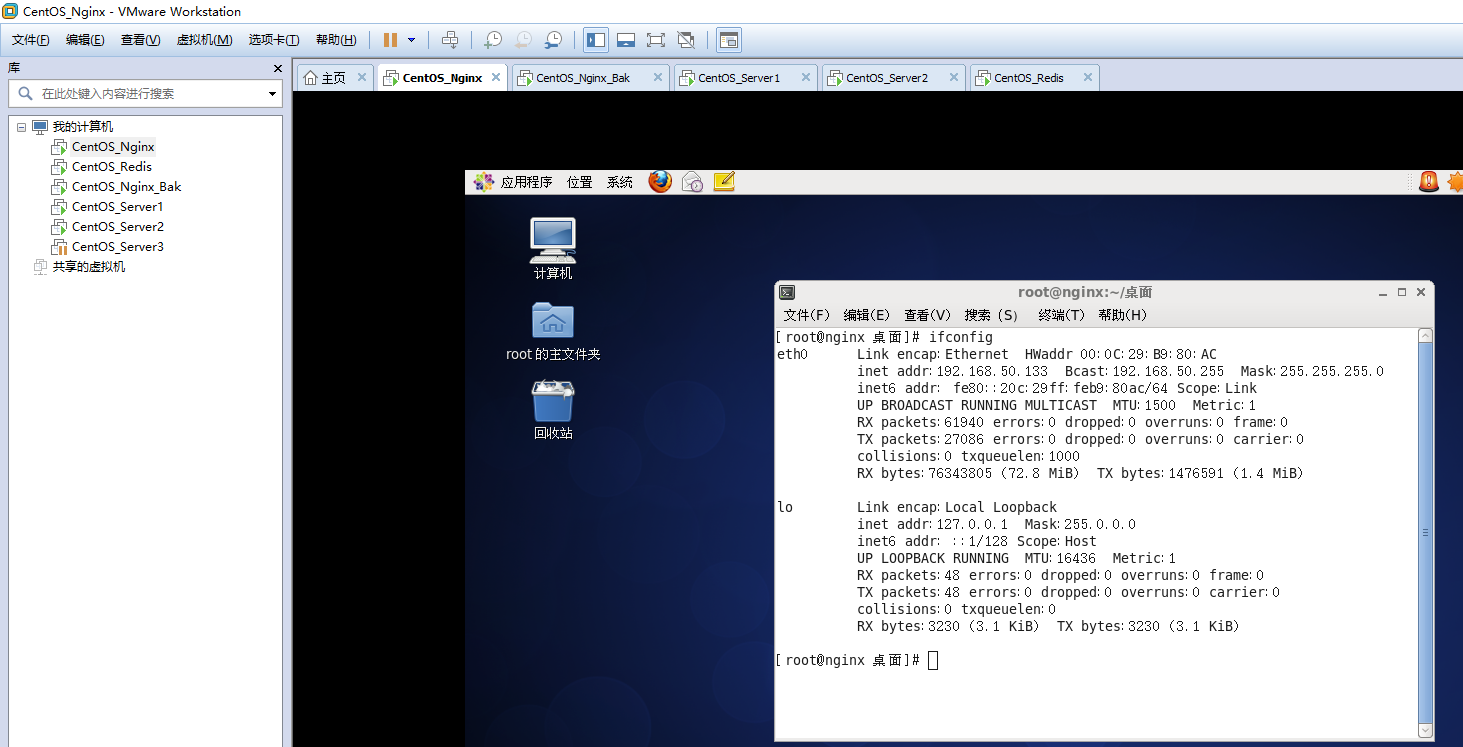

1.安装VMware虚拟机,安装linux系统,此处使用centOS6.5 64位,安装linux命令行工具,上传文件工具,此处使用SecureCRT,SecureFX 。安装教程不再赘述,百度一大堆……….

这步有问题请使劲点:www.baidu.com

nginx反向代理,负载均衡,redis session共享,keepalived高可用

nginx反向代理,负载均衡,redis session共享,keepalived高可用





2.在linux上安装jdk:

安装jdk:卸载openjdk版本,上传解压jdk,配置环境变量—-参考:http://jingyan.baidu.com/article/ab0b56308966acc15afa7d18.html



一、Nginx反向代理与负载均衡:

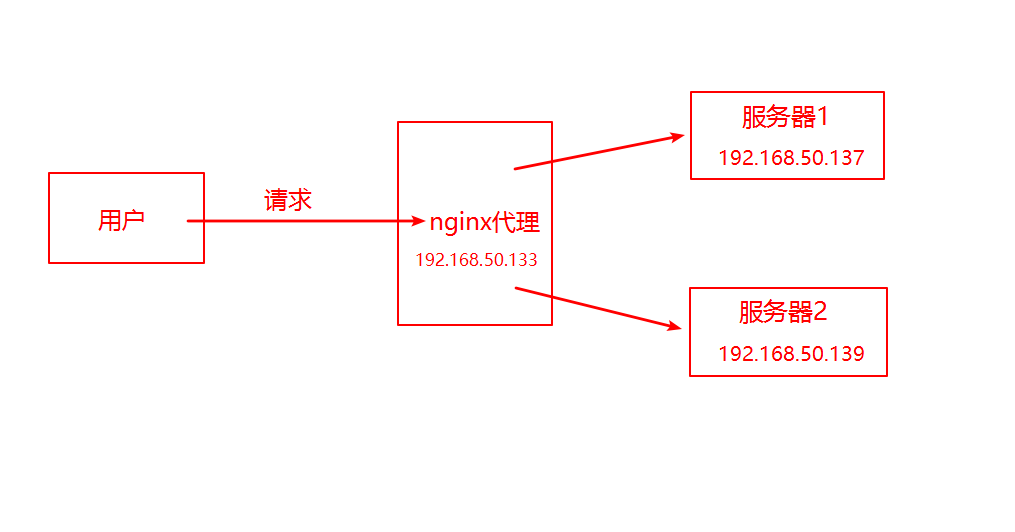

架构图:

nginx反向代理,负载均衡,redis session共享,keepalived高可用



此时需要用到三台服务器,一台nginx服务器,两台正式部署项目的服务器:选择的是192.168.50.133主nginx和192.168.50.137,192.168.50.139两台tomcat服务器

首先在两台服务器上安装tomcat:这个也是简单,不多说

安装tomcat:上传解压即可使用,bin目录下 startup.sh启动,shutdown.sh关闭

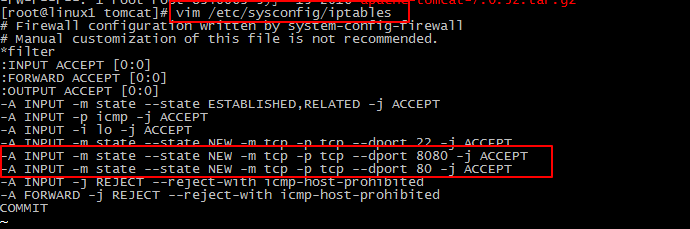

配置防火墙端口:vim /etc/sysconfig/iptables 编辑,开放8080端口,80端口等一些常用端口,当然后边有用到一些端口都是需要配置开放的,不建议关闭防火墙

nginx反向代理,负载均衡,redis session共享,keepalived高可用

编辑好后 service iptables restart 重新加载防火墙配置

nginx反向代理,负载均衡,redis session共享,keepalived高可用



如果是自己测试嫌配置麻烦,关闭防火墙: service iptables stop 重启后防火墙打开,即在此次开机状态下有效,完全关闭再使用 chkconfig iptables off ,即会在重启后也关闭防火墙,注意有时候服务都起了但访问出错,可能就是防火墙问题哦

启动tomcat访问:192.168.50.137:8080,192.168.50.139:8080,打开tomcat首页即成功。

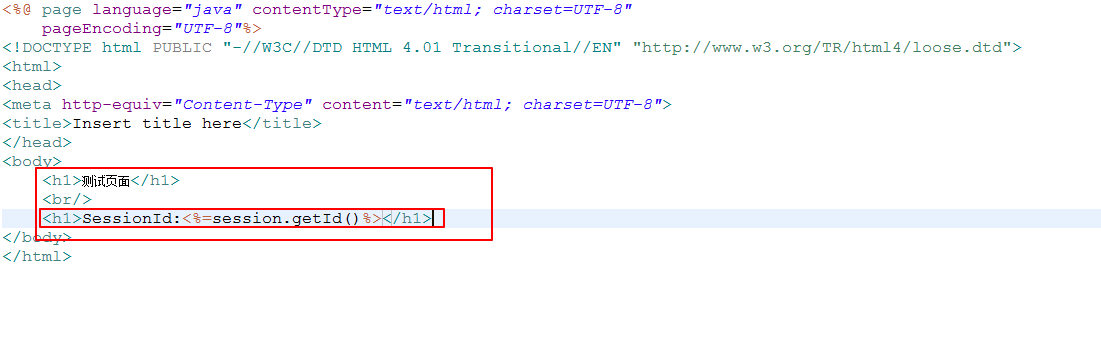

然后编写测试项目,部署到两台tomcat上,eclipse新建web项目,项目名为testproject,在webapp下新建一个jsp页面为index.jsp,添加如下内容

nginx反向代理,负载均衡,redis session共享,keepalived高可用

将项目中web.xml中的访问顺序<welcome-file>index.jsp</welcome-file>上移到第一个访问

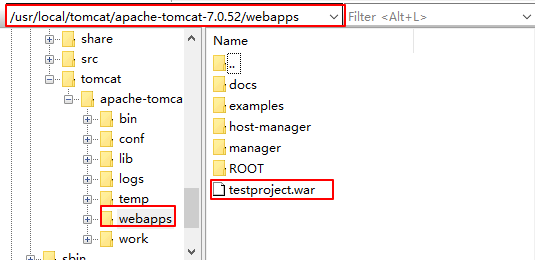

然后右键导出为war包,testproject.war,将该war包上传到两台服务器的tomcat的webapps中

nginx反向代理,负载均衡,redis session共享,keepalived高可用



 然后修改tomcat的server.xml文件,在tomcat conf目录中:可以使用notepad++的插件NppFTP直接连上linux,然后使用notepad++修改文件哦,保存记得使用UTF-8无BOM格式,具体去百度吧,哈哈

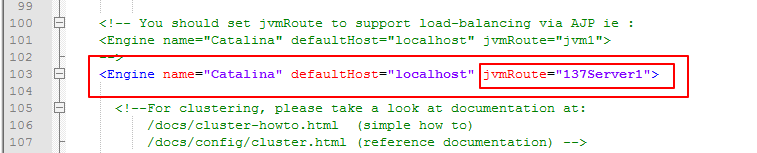

修改Engine标签中,添加jvmRoute,用于标识nginx访问的是哪个服务器tomcat,137服务器标识为137Server1,139服务器标识为139Server2

nginx反向代理,负载均衡,redis session共享,keepalived高可用

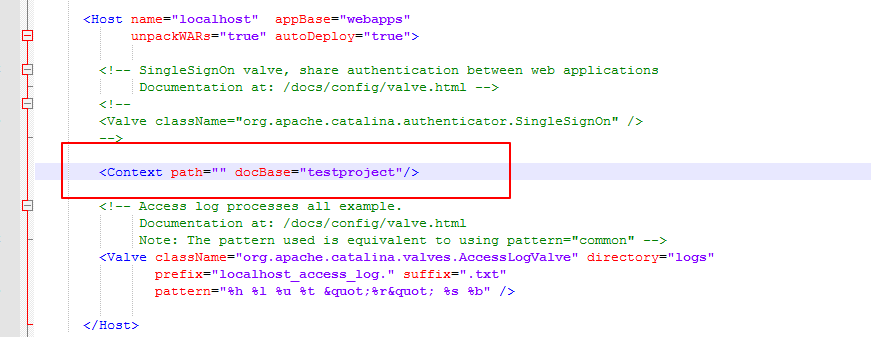

在两台tomcat的server.xml文件,Host标签中添加:<Context path="" docBase="testproject"/>,path标识访问路径,docBase为项目名,表示访问项目

nginx反向代理,负载均衡,redis session共享,keepalived高可用

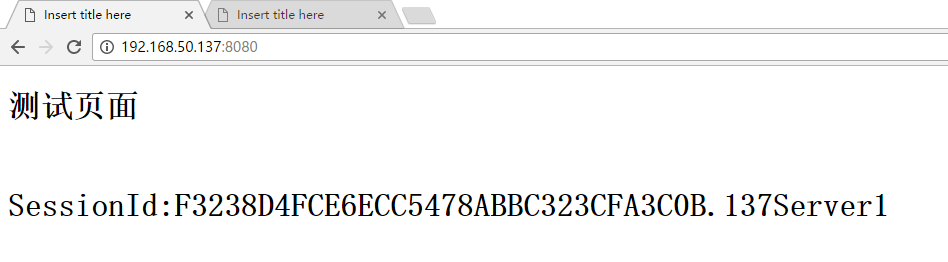

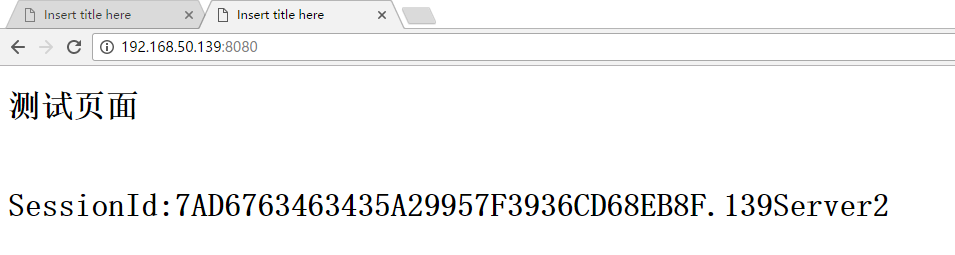

此时,重新启动tomcat,访问192.168.50.137:8080,192.168.50.139:8080,显示index.jsp内容:两台服务器访问显示如下

 nginx反向代理,负载均衡,redis session共享,keepalived高可用

nginx反向代理,负载均衡,redis session共享,keepalived高可用

至此,两台tomcat服务器搭建完成。



在nginx主机192.168.50.133上安装nginx:

 先使用yum命令安装gcc,安装pcre,zlib,openssl:

1 2 3 4 yum install -y gcc yum install -y pcre pcre-devel yum install -y zlib zlib-devel yum install -y openssl openssl-devel

1
1

 在/usr/local/目录下新建nginx-src目录,将nginx-1.8.0.tar.gz放到此处,解压

1 tar -zxvf nginx-1.8.0.tar.gz

1
1

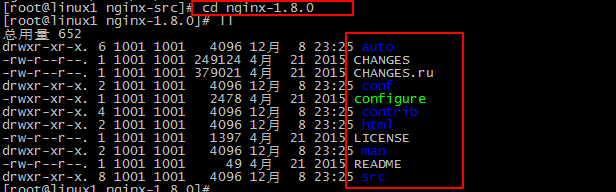

进入解压后目录

nginx反向代理,负载均衡,redis session共享,keepalived高可用

依次执行命令:

1 2 3 4 5 ./configure   make   mkae install

1
1

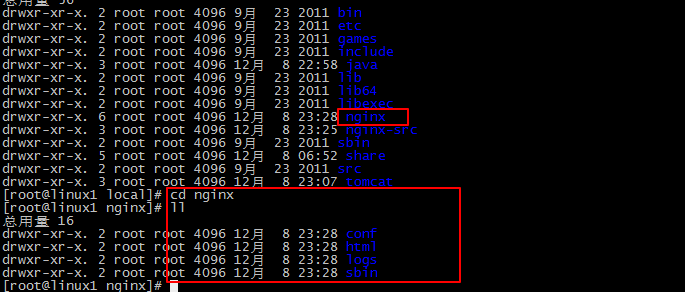

 此时nginx安装完毕,安装目录是/usr/local/nginx,nginx默认占用80端口

nginx反向代理,负载均衡,redis session共享,keepalived高可用

其中,sbin目录为nginx执行命令,conf目录下的nginx.conf为默认加载的配置文件

启动nginx:

1 ./sbin/nginx

1
1

关闭nginx:

1 ./sbin/nginx -s stop

1
1

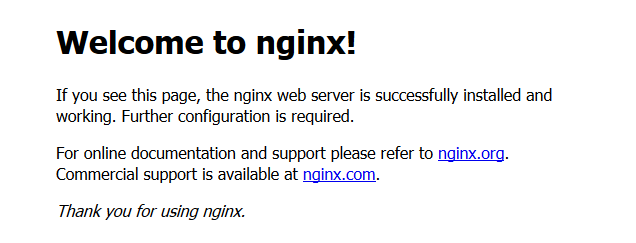

 启动nginx后访问192.168.50.133:80即可访问nginx:显示nginx欢迎页

nginx反向代理,负载均衡,redis session共享,keepalived高可用



 至此,nginx安装完毕。





3.反向代理与负载均衡配置

现有两台服务器,一台为192.168.50.137,一台为192.168.50.139,服务器上各有一台tomcat,端口均为8080,在192.168.50.133上有nginx,经过配置nginx,当访问192.168.50.133:80时,即可访问192.168.50.137:8080,192.168.50.139:8080中随机一台,此时192.168.50.133:80被nginx监听,当有请求时,代理到192.168.50.137:8080,192.168.50.139:8080随机一台即可,即为nginx反向代理功能,同时此时可以通过nginx将请求进行转发,保证了一个入口,将所有请求转发到两台服务器上也减轻了任何一台的负载压力,当有大量请求时,可以搭建大量服务器,在入口代理服务器上使用nginx进行转发,即是负载均衡功能。



 配置即是配置nginx安装目录中conf目录下的nginx.conf文件即可:具体配置如下,重点是红色部分


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
1#Nginx所用用户和组
2#user  niumd niumd;
3
4#工作的子进程数量(通常等于CPU数量或者2倍于CPU)
5worker_processes  2;
6
7#错误日志存放路径
8#error_log  logs/error.log;
9#error_log  logs/error.log  notice;
10error_log  logs/error.log  info;
11
12#指定pid存放文件
13pid        logs/nginx.pid;
14
15events {
16    #使用网络IO模型linux建议epoll,FreeBSD建议采用kqueue
17    #use epoll;
18
19    #允许最大连接数
20    worker_connections  1024;
21}
22
23http {
24    include       mime.types;
25    default_type  application/octet-stream;
26
27
28    #定义日志格式
29    #log_format  main  &#x27;$remote_addr - $remote_user [$time_local] $request &#x27;
30    #                  &#x27;&quot;$status&quot; $body_bytes_sent &quot;$http_referer&quot; &#x27;
31    #                  &#x27;&quot;$http_user_agent&quot; &quot;$http_x_forwarded_for&quot;&#x27;;
32
33    #access_log  off;
34    access_log  logs/access.log;
35
36    client_header_timeout  3m;
37    client_body_timeout    3m;
38    send_timeout           3m;
39
40    client_header_buffer_size    1k;
41    large_client_header_buffers  4 4k;
42
43    sendfile        on;
44    tcp_nopush      on;
45    tcp_nodelay     on;
46
47    #fastcgi_intercept_errors on;
48
49    error_page 404  /404.html;
50
51    #keepalive_timeout  75 20;
52
53    gzip                 on;
54    gzip_min_length      1000;
55    gzip_types           text/plain text/css application/x-javascript;
56
57    #配置被代理的服务器
58    upstream blank {
59        #ip_hash;
60        server 192.168.50.137:8080;
61        server 192.168.50.139:8080;
62    }
63
64    server {
65            #nginx监听80端口,请求该端口时转发到真实目标
66            listen       80;
67            #配置访问域名
68            server_name  localhost;
69
70            location / {
71                #这里配置代理是指上面定义的两个被代理目标,blank名字必须一致
72                proxy_pass http://blank;
73
74                #proxy_redirect          off;
75                #如果是非80端口,配置为Host $host:端口号,目的是将代理服务器收到的用户的信息传到真实服务器上
76                proxy_set_header        Host $host;
77                proxy_set_header        X-Real-IP $remote_addr;
78                proxy_set_header        X-Forwarded-For $proxy_add_x_forwarded_for;
79                client_max_body_size    10m;
80                client_body_buffer_size 128k;
81                proxy_connect_timeout   300;
82                proxy_send_timeout      300;
83                proxy_read_timeout      300;
84                proxy_buffer_size       4k;
85                proxy_buffers           4 32k;
86                proxy_busy_buffers_size 64k;
87                proxy_temp_file_write_size 64k;
88                add_header Access-Control-Allow-Origin *;
89            }
90
91            #此处定义500 502 503 504的错误页面
92            error_page   500 502 503 504  /50x.html;
93            #错误页面位置
94            location = /50x.html {
95            #root表示路径 html为nginx安装目录中的html文件夹
96            #位于/usr/local/nginx/html/下
97               root   html;
98            }
99    }
100}
101



启动两台tomcat,重新启动nginx:

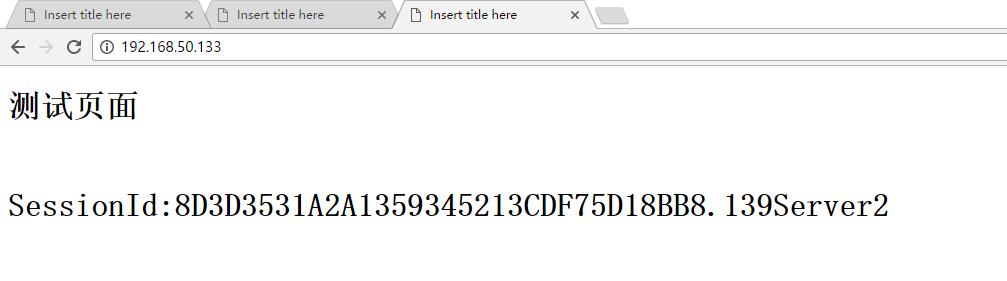

访问192.168.50.133:80将会随机访问192.168.50.137:8080和192.168.50.139:8080其中一台。(问题:每次刷新nginx服务器地址sessionid会变,session不能共享。)

nginx反向代理,负载均衡,redis session共享,keepalived高可用





nginx轮询策略:

nginx负载均衡到多台服务器上时,默认采用轮询策略:

常见策略:

1、轮询

每个请求按时间顺序逐一分配到不同的后端服务器,如果后端服务器down掉,能自动剔除。

2、weight
指定轮询几率,weight和访问比率成正比,用于后端服务器性能不均的情况,数字越大命中率越高。
例如:轮询几率是2:1
upstream bakend {
server 192.168.0.14 weight=2;
server 192.168.0.15 weight=1;
}

2、ip_hash
每个请求按访问ip的hash结果分配,这样每个访客固定访问一个后端服务器,可以解决session的问题。
例如:
upstream bakend {
ip_hash;
server 192.168.0.14:88;
server 192.168.0.15:80;
}

其他策略可以自行查询学习,nginx还有很多其他可配置项,静态资源缓存,重定向等,想深入的童鞋请自行学习

nginx配置详解:http://blog.csdn.net/tjcyjd/article/details/50695922



实际问题:虽然解决了,但是不是很理解,记录一下

其中192.168.50.133:80是有外网映射的,外网55.125.55.55:5555映射到192.168.50.133:80上,此时使用55.125.55.55:5555访问,会映射到192.168.50.133:80上,然后会被转发到192.168.50.137:8080或192.168.50.139:8080,但是此时却出现图片,js,css等静态文件无法访问的情况,通过两种方法解决。

<1>.映射非80端口

让55.125.55.55:5555映射192.168.50.133的非80端口,例如55.125.55.55:5555映射192.168.50.133:5555,然后再在nginx配置文件中配置如下,注意红色加大部分:这地方不理解

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 …….. upstream blank {         #ip_hash;         server 192.168.50.137:8080;         server 192.168.50.139:8080;     }       server {         #nginx监听5555端口,请求该端口时转发到真实目标             listen       5555;         #配置访问域名             server_name  192.168.11.133;                                     location / {         #这里配置代理是指上面定义的两个被代理目标,blank名字必须一致                 proxy_pass http://blank;                           #proxy_redirect          off;         #非80端口使用,目的是将代理服务器收到的用户的信息传到真实服务器上         proxy_set_header        Host $host:$server_port;         proxy_set_header        X-Real-IP $remote_addr;          proxy_set_header        X-Forwarded-For $proxy_add_x_forwarded_for;         client_max_body_size    10m;         client_body_buffer_size 128k;         proxy_connect_timeout   300;         proxy_send_timeout      300;         proxy_read_timeout      300;         proxy_buffer_size       4k;         proxy_buffers           4 32k;         proxy_busy_buffers_size 64k;         proxy_temp_file_write_size 64k;         add_header Access-Control-Allow-Origin *;             }……..

1
1

 此时访问55.125.55.55:5555,映射到192.168.50.133:5555上,然后转发到192.168.50.137:8080或192.168.50.139:8080上,此时静态文件均能访问。



 <2>.使用域名在外网服务器上使用nginx进行转发

将55.125.55.55绑定域名为test.baidubaidu.com,此时在55.125.55.55服务器上使用nginx,

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 ……..location / {         #加入判断,如果域名为test.baidubaidu.com,转发到192.168.50.133:80,然后再进行转发,注意,此处未进行测试,貌似是这么写的,$host为nginx变量,可以获取域名             if($host = "test.baidubaidu.com" ){           proxy_pass http://192.168.50.133:80;         }                           #proxy_redirect          off;         #非80端口使用,目的是将代理服务器收到的用户的信息传到真实服务器上,我也不是很理解         proxy_set_header        Host $host:$server_port;         proxy_set_header        X-Real-IP $remote_addr;         proxy_set_header        X-Forwarded-For $proxy_add_x_forwarded_for;         client_max_body_size    10m;         client_body_buffer_size 128k;         proxy_connect_timeout   300;         proxy_send_timeout      300;         proxy_read_timeout      300;         proxy_buffer_size       4k;         proxy_buffers           4 32k;         proxy_busy_buffers_size 64k;         proxy_temp_file_write_size 64k;         add_header Access-Control-Allow-Origin *;             }……..

1
1

 以上即nginx反向代理与负载均衡介绍,经过此次学习,发现nginx确实是博大精深,一个配置文件搞得我不要不要的。。。



二、session共享问题:

由于nginx是随机分配请求,假设一个用户登录时访问网站登录时被分配到192.168.50.137:8080上,然后进行了登录操作,此时该服务器上就会有该用户登录的session信息,然后登陆后重定向到网站首页或个人中心时,此时如果被分配到192.168.50.139:8080上,那么这台服务器上没有该用户session信息,于是又会变成未登录状态,所以由于nginx的负载均衡会导致session共享的问题。

解决方法:

1.nginx提供了ip_hash策略,可以保持用户ip进行hash值计算固定分配到某台服务器上,然后只要是该ip则会保持分配到该服务器上,保证用户访问的是同一台服务器,那么session问题就不存在了。这也是解决session共享的一种方式,也称为黏性session。但是假设一台tomcat服务器挂了的话,那么session也会丢失。所以比较好的方案是抽取session。

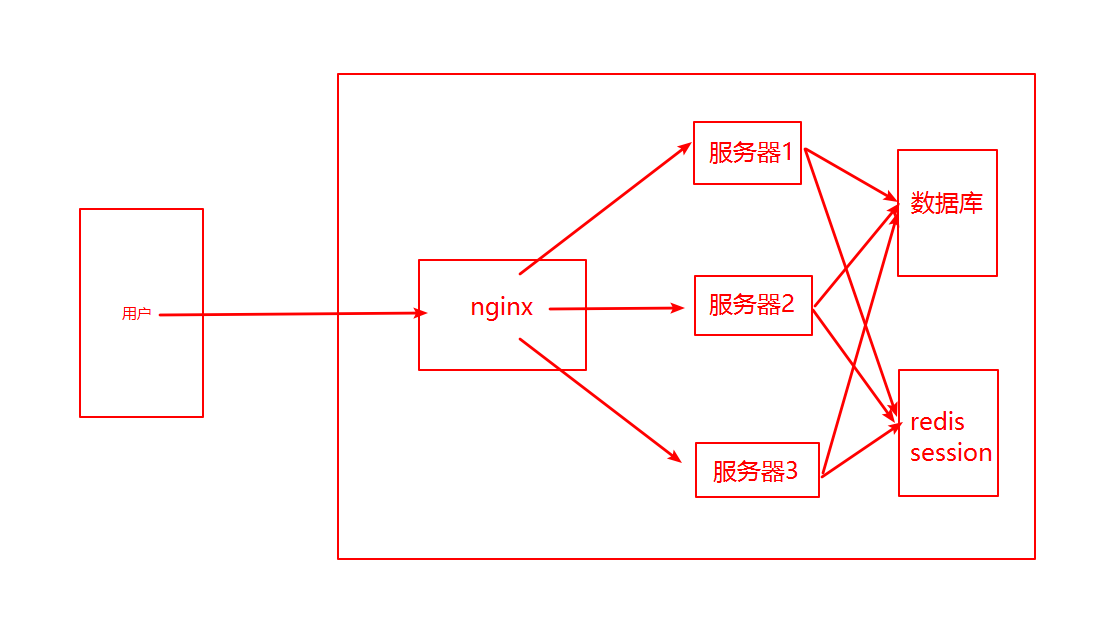

2.session存在memcache或者redis中,以这种方式来同步session,把session抽取出来,放到内存级数据库里面,解决了session共享问题,同时读取速度也是非常之快。

nginx反向代理,负载均衡,redis session共享,keepalived高可用

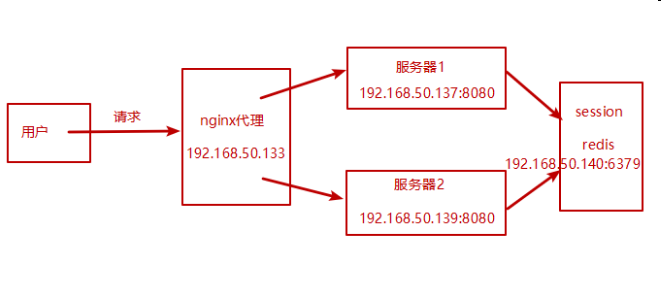

本例中:

nginx反向代理,负载均衡,redis session共享,keepalived高可用





Redis解决session共享:

在redis服务器192.168.50.140上搭建redis,redis默认端口为6379

Redis搭建:

redis依赖gcc,先安装:

1 yum install -y gcc-c++

1
1

下载redis,我使用的是redis-3.2.1.tar.gz,上传至linux /usr/local/redis-src/中,解压

进入解压后目录redis-3.2.1,执行make命令进行编译

安装到目录/usr/local/redis

执行:

1 make PREFIX=/usr/local/redis install

1
1

安装完成之后将redis配置文件拷贝到安装目录下,redis.conf是redis的配置文件,redis.conf在redis源码目录,port默认6379。

执行命令:

1 cp /usr/local/redis-src/redis-3.2.1/redis.conf /usr/local/redis/

1
1

在redis安装目录启动和关闭redis:

启动:

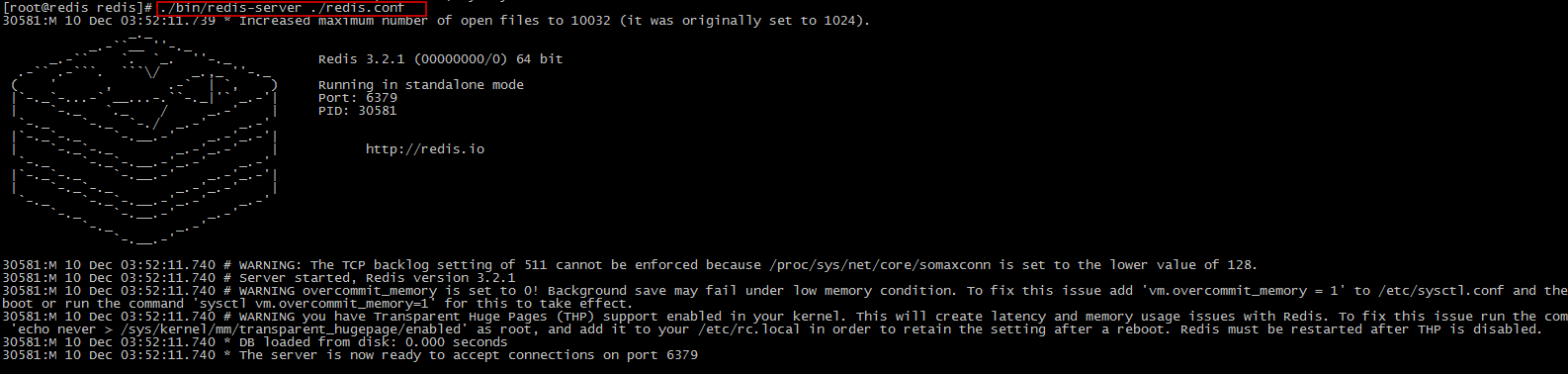

1 ./bin/redis-server ./redis.conf

1
1

nginx反向代理,负载均衡,redis session共享,keepalived高可用

这种启动方式叫做前端启动,必须保持在当前窗口,如果ctrl + c 退出,那么redis也就退出了,不建议使用

那么后端启动:

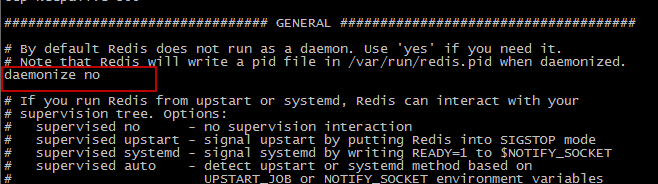

首先修改redis.conf中daemonize的值,打开可以看到默认是no,修改为daemonize yes,启动即可。也可以在该配置文件中修改redis默认端口6379为其他值。

nginx反向代理,负载均衡,redis session共享,keepalived高可用

关闭redis:

1 ./bin/redis-cli shutdown

1
1



 至此,redis服务器搭建完成。



 tomcat与redis集成实现session共享:

环境为tomcat7 + jdk1.6的话:

在所有需要共享session的服务器的tomcat中目录下:

lib目录中添加以下三个jar包,注意版本最好一致,不然极容易出现错误,下边的测试是可用的:

nginx反向代理,负载均衡,redis session共享,keepalived高可用

conf目录中content.xml中加入:配置redis服务

1 2 3 4 5 6 <Valve className="com.radiadesign.catalina.session.RedisSessionHandlerValve"/>  <Manager className="com.radiadesign.catalina.session.RedisSessionManager" host="192.168.50.140" port="6379" database="0"   maxInactiveInterval="60" />

1
1



环境为tomcat7 + jdk1.7或1.8的话:

在所有需要共享session的服务器的tomcat中目录下:

lib目录中添加以下三个jar包,测试通过:

nginx反向代理,负载均衡,redis session共享,keepalived高可用

conf目录中content.xml中加入:配置redis服务

1 2 3 4 5 6 <Valve className="com.orangefunction.tomcat.redissessions.RedisSessionHandlerValve" />        <Manager className="com.orangefunction.tomcat.redissessions.RedisSessionManager" host="192.168.50.140"   port="6379"   database="0"               maxInactiveInterval="60"/>

1
1



根据我这测试,是jkd1.8+tomcat7,在137和139两台tomcat中加入jar包且进行如上配置:

上传jar包

nginx反向代理,负载均衡,redis session共享,keepalived高可用

 修改content.xml

nginx反向代理,负载均衡,redis session共享,keepalived高可用

启动redis服务,重新启动所有tomcat,启动nginx,刷新nginx页面,两台tomcat页面可以看到sessionid值不变,关闭某台tomcat,nginx中sessionid不变,说明session是共享的。

问题:

有可能此时访问会报错,redis无法访问,这是由于redis的安全机制,默认只有127.0.0.1才能访问,在redis.conf中可以找到bind 127.0.0.1,你可以将此ip改为访问者ip,

如果有多个访问者,也可以把bind 127.0.0.1注释掉,然后在配置文件中找到protected-mode,修改protected-mode yes改为protected-mode no 关闭redis保护模式即可

详细可以参考这:http://www.cnblogs.com/liusxg/p/5712493.html



经过大牛指点:添加两个注意点:

1.按照如上配置,使用redis数据库,放入session中的对象必须要实现java.io.Serializable接口,使用memcache的可以不用实现Serializable接口

原因是:因为tomcat里使用的将session放置redis使用的工具类,是使用的jdk序列化模式存储的,这一点也是很容易理解的,session.setAttribute(String key, Object value),存储Object类型

object放入redis中又要能取出来,只能是序列化进行存储了,然后取出的时候进行反序列化。

所以我们在session中存储的任何对象,都必须实现序列化接口。

2.按照如上配置,使用redis做session存储空间时,web应用的session-time的时间单位会变成[秒],而不是原本的[分]

原因是:因为tomcat里使用的将session放置redis使用的工具类,在存储时为对tomcat容器时间做转换,

在redis中设置过期时间是使用秒作为单位的,有个命令叫expire可以设置redis键值过期时间,所以在context.xml配置文件中我们需要制定session过期时间(默认是60秒,配成1800即30分钟),这一点很重要。



请注意!!!!

context.xml配置说明:

1 2 3 4 5 6 7 8 9 10 <Valve className="com.orangefunction.tomcat.redissessions.RedisSessionHandlerValve" />       <Manager className="com.orangefunction.tomcat.redissessions.RedisSessionManager" //这里是redis服务器地址 host="192.168.50.140" //这里是redis端口,redis默认端口是6379 port="6379" //这里是redis数据库中的标识,标识第0个,默认使用0即可 database="0"             //需要注意的是这里由于redis过期时间默认设置为60,单位是秒,session过期时间为30分钟,所以需要设置为1800对应30分钟 maxInactiveInterval="1800"/>

1
1



三、keepalived高可用:

架构图:



上图画的不对称好难看,将就下吧

根据上边一路走来,已经是搭好了从nginx主到服务器的这条线的,那么同理,使用nginx备机192.168.50.135上再搭建nginx,也是代理192.168.137和139两台服务器。搞了一次之后也就简单了

在192.168.50.135上安装nginx,配置nginx配置即可,不再赘述,nginx备机配置如下:

配置和上边的是一样的

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 ……..upstream blank {         #ip_hash;         server 192.168.50.137:8080;         server 192.168.50.139:8080; }           server {         listen       80;         server_name  localhost;           #charset koi8-r;           #access_log  logs/host.access.log  main;           location / {             proxy_pass http://blank;             root   html;             index  index.html index.htm;         }……..

1
1



那么现在就是相当于有两套nginx了,代理的服务器是一样的,为什么要搞两套?

假设只有一台nginx的话,这个nginx服务器挂了。那怎么办?

所以需要一台备份nginx。

正常情况下,主nginx作为反向代理服务器即可,假设nginx服务器挂了的话,能够立即切换到备份机上,保证用户可以访问,然后运维人员把主nginx服务器故障修好之后,又能够自动切换到主nginx提供服务。通过keepalived来监测两台服务器,正常情况时,将nginx主服务器ip(192.168.50.133)绑定到keepalived定义的一个虚拟ip(我设置为192.168.50.88)上,通过这个虚拟IP可以访问nginx,然后备机(192.168.50.135)啥事不干,就是每隔一小段时间(设置为1秒)keepalived会告诉备机,你不用管,我还活着呢,如果突然主机死了,那么就会超过一秒备机没有收到主机或者的消息,那么备机马上接管主机,keeplived将虚拟ip绑定到备机身上,网站继续提供服务。

突然主机又复活了(运维人员排除故障了),那么备机又将收到主机的活着的消息,于是将管理权交回给主机,虚拟ip又绑到主机上,大概就是这么个过程,个人理解。

nginx反向代理,负载均衡,redis session共享,keepalived高可用



 先在两台nginx服务器(主备)上都装上keepalived:

 下载:这里使用rpm安装,是区分32,64位的,不要搞错了哦

keepalived-1.2.7-3.el6.x86_64.rpm

openssl-1.0.1e-30.el6_6.4.x86_64.rpm

要求必须是openssl-1.0.1e或以上才行、如果版本已经符合(因为安装nginx时已经安装openssl,使用yum安装应该是符合的)、不用再安装openssl,使用 rpm -q openssl 查看当前openssl版本,我这已经是1.0.1e 48的,所以就不安装了

nginx反向代理,负载均衡,redis session共享,keepalived高可用

将两个rpm安装包上传到两台nginx服务器,进入上传到的目录,运行以下命令安装:–nodeps是忽略依赖包,当然最好是把依赖包装上,去掉–nodeps可以看到错误,需要哪些依赖包

如果需要安装openssl

1 rpm –Uvh –nodeps ./openssl-1.0.1e-30.el6_6.4.x86_64.rpm

1
1

 安装keepalived:

1  rpm -Uvh –nodeps ./keepalived-1.2.7-3.el6.x86_64.rpm

1
1

安装完毕后再/etc/keepalived/目录下有个文件 keepalived.conf即是本台服务器keepalived的核心配置文件了:

重点:keepalived配置,配置文件上边部分按照下面的配置就行了,配置文件后面的内容可以不用管,还没有去研究其他部分

先配置主机192.168.50.133的keepalived,按下边进行配置

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 ! Configuration File for keepalived   #这是全局配置 global_defs {    #指定keepalived在发生切换时需要发送email到的对象,一行一个    notification_email {      acassen@firewall.loc      failover@firewall.loc      sysadmin@firewall.loc    }    #指定发件人    notification_email_from Alexandre.Cassen@firewall.loc    #指定smtp服务器地址    #smtp_server 192.168.200.1    #指定smtp连接超时时间    #smtp_connect_timeout 30    #运行keepalived机器的一个标识    router_id LVS_DEVEL }   #主备配置 vrrp_instance VI_1 {     #标示状态为MASTER 备份机为BACKUP     state MASTER     #设置keepalived实例绑定的服务器网卡,一般为eth0,linux使用ifconfig命令可查看当前服务器网卡标识名     interface eth0     #同一实例下(即同一组主备机下)virtual_router_id必须相同     virtual_router_id 51     #MASTER权重要高于BACKUP,MASTER为100则BACKUP最大为99     priority 100     #MASTER与BACKUP负载均衡器之间同步检查的时间间隔,单位是秒,设置为1秒     advert_int 1     #设置认证     authentication {         #主从服务器验证方式,PASS为明文密码验证         auth_type PASS         #密码         auth_pass 1111     }     #设置虚拟IP,与我们的主备机在同一网段下,最后一位随便给就是拉,可以设置多个,换行即可     virtual_ipaddress {         192.168.50.88     } }

1
1



备机192.168.50.135的keepalived配置:

备机配置注意的地方:需要修改state为BACKUP , priority比MASTER低,virtual_router_id和master的值一致

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 ! Configuration File for keepalived   #这是全局配置 global_defs {    #指定keepalived在发生切换时需要发送email到的对象,一行一个    notification_email {      acassen@firewall.loc      failover@firewall.loc      sysadmin@firewall.loc    }    #指定发件人    notification_email_from Alexandre.Cassen@firewall.loc    #指定smtp服务器地址    #smtp_server 192.168.200.1    #指定smtp连接超时时间    #smtp_connect_timeout 30    #运行keepalived机器的一个标识    router_id LVS_DEVEL }   #主备配置 vrrp_instance VI_1 {     #备机为BACKUP     state BACKUP     #备机网卡标识,一般都是eth0,先查询一下     interface eth0     #virtual_router_id必须与主机相同     virtual_router_id 51     #权重,备机必须比主机小     priority 99     #MASTER与BACKUP负载均衡器之间同步检查的时间间隔,单位是秒,设置为1秒     advert_int 1     #认证,与主机一致     authentication {         auth_type PASS         auth_pass 1111     }     #虚拟IP,绑定的虚拟ip与主机一致     virtual_ipaddress {         192.168.50.135     } }

1
1



酱紫,keepalived就配置完成了。

keeplived启动关闭命令:

1 2 service keepalived start service keepalived stop

1
1



启动两台nginx,启动主机keepalived,启动备机keepalived服务。

这时,nginx主机在提供服务,备机是闲着的,虚拟ip是192.168.50.88,在主机和备机上使用命令

1 ip addr

1
1

 可以发现:

主机:可以看到,192.168.50.133 带有虚拟ip192.168.50.88,在浏览器中输入192.168.50.88,即可访问到主nginx192.168.50.133.然后转发到tomcat服务器上

nginx反向代理,负载均衡,redis session共享,keepalived高可用



浏览器访问虚拟ip:192.168.50.88,效果如下



 nginx反向代理,负载均衡,redis session共享,keepalived高可用



 备机:ip addr命令执行:可以看到,备机nginx没有绑定虚拟ip

nginx反向代理,负载均衡,redis session共享,keepalived高可用



 以上是初始状态下的情况,也是正常服务的情况。



现在测试高可用,假设主机nginx服务器挂了,模拟为关闭nginx主机或者将keepalived服务停止,那么主机上keepalived死了就没办法告诉备机自己活着,而备机超过1秒没有接收到主机给自己的消息,马上接管虚拟ip,同时在配置文件中配置切换主备机时发送邮件,此时开发团队收到邮件即知道主机挂了,马上去排除主机的故障。

将主机上的keepalived服务停止,service keepalived stop ,然后查看虚拟ip绑定情况,

主机挂了:可以看到虚拟ip就没有绑在主机上

nginx反向代理,负载均衡,redis session共享,keepalived高可用

备机情况:虚拟ip已经绑定到备机,此时主机虽然挂了,但是切换到备机上了(发现故障和切换的时间差最大也就是1秒),虚拟ip也绑到备机上了,访问虚拟ip,就会请求备机nginx然后转发到web服务器实现高可用。

 nginx反向代理,负载均衡,redis session共享,keepalived高可用



 运维人员收到邮件后就去排除主机故障了,搞定之后(模拟为keepalived服务启动),这时主机告诉备机,我又活了,于是备机将管理权又交给主机(切换为主机nginx提供服务):

主机keepalived服务启动后,即吧主机维护好之后:可以看到,虚拟ip又自动绑到了主机上

 nginx反向代理,负载均衡,redis session共享,keepalived高可用



 备机情况,主机活了之后,备机转交管理权,虚拟ip切换到主机上,备机不绑定虚拟ip,貌似启动keepalived服务之后并不能马上切回,应该是起服务需要点时间吧,但是不影响,这段时间还是备机绑定虚拟IP的

nginx反向代理,负载均衡,redis session共享,keepalived高可用



 这就是keepalived高可用的模拟。



注意问题:

主机挂了之后,主机nginx恢复时,一定要将nginx也启动,否则即使虚拟ip切换到了主机上,但是主机nginx没起那也是没法转发的。所以要把nginx启动要加在开机启动中。



四、Nginx服务开机自启动:



在linux系统的/etc/init.d/目录下创建nginx文件,使用如下命令:(vim命令不会的自己去学吧哈哈)



1 vi /etc/init.d/nginx

1
1







将如下内容搞到该文件中:注意红色部分修改成你的路径即可,nginxd值是启动nginx的nginx路径,nginx_config值是nginx配置文件nginx.conf路径,nginx_pid值是nginx.pid所在路径,如果按照我方法安装的话,是在nginx安装目录的logs里边的

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 #!/bin/bash # nginx Startup script for the Nginx HTTP Server # it is v.0.0.2 version. # chkconfig: – 85 15 # description: Nginx is a high-performance web and proxy server. #              It has a lot of features, but it's not for everyone. # processname: nginx # pidfile: /usr/local/nginx/logs/nginx.pid # config: /usr/local/nginx/conf/nginx.conf nginxd=/usr/local/nginx/sbin/nginx nginx_config=/usr/local/nginx/conf/nginx.conf nginx_pid=/usr/local/nginx/logs/nginx.pid RETVAL=0 prog="nginx" # Source function library. . /etc/rc.d/init.d/functions # Source networking configuration. . /etc/sysconfig/network # Check that networking is up. [ ${NETWORKING} = "no" ] && exit 0 [ -x $nginxd ] || exit 0 # Start nginx daemons functions. start() { if [ -e $nginx_pid ];then    echo "nginx already running…."    exit 1 fi    echo -n $"Starting $prog: "    daemon $nginxd -c ${nginx_config}    RETVAL=$?    echo    [ $RETVAL = 0 ] && touch /var/lock/subsys/nginx    return $RETVAL } # Stop nginx daemons functions. stop() {         echo -n $"Stopping $prog: "         killproc $nginxd         RETVAL=$?         echo         [ $RETVAL = 0 ] && rm -f /var/lock/subsys/nginx /var/run/nginx.pid } # reload nginx service functions. reload() {     echo -n $"Reloading $prog: "     #kill -HUP
1
1cat ${nginx_pid}

    killproc $nginxd -HUP     RETVAL=$?     echo } # See how we were called. case "$1" in start)         start         ;; stop)         stop         ;; reload)         reload         ;; restart)         stop         start         ;; status)         status $prog         RETVAL=$?         ;; *)         echo $"Usage: $prog {start|stop|restart|reload|status|help}"         exit 1 esac exit $RETVAL

1
1



然后设置该文件的访问权限:执行以下命令,意为所有用户可访问



1 chmod a+x /etc/init.d/nginx

1
1



 最后将ngix加入到rc.local文件中,这样开机的时候nginx就默认启动了



1 vi /etc/rc.local

1
1



添加



1 /etc/init.d/nginx start

1
1



 nginx反向代理,负载均衡,redis session共享,keepalived高可用



保存并退出,下次重启就会生效,nginx的开机自启动。测试无误的。





四、解决nginx进程和keepalived不同时存在问题:



keepalived是通过检测keepalived进程是否存在判断服务器是否宕机,如果keepalived进程在,但是nginx进程不在了,那么keepalived是不会做主备切换。因为是nginx挂了,然后无法做代理,keepalived还在不会切换到备机。

所以一直检测nginx是否还在,如果不在,那么让keepalived也停止,同生共死。

注:只需要在主机上搞就行了,备机没必要检测nginx,因为基本是主机在服务。

解决:写个脚本来监控nginx进程是否存在,如果nginx不存在就将keepalived进程杀掉。

注:keepalived不需要开机启动,假如开机自启的话,如果keepalived比nginx 更快启动的话,脚本检测会把keepalived停掉的,所以没必要,只需要nginx开机启动,启动主机后自行手动的把keepalived服务启动即可。



在主nginx上编写nginx进程检测脚本(check_nginx_dead.sh),在keepalived配置文件目录下创建脚本:



1 vi /etc/keepalived/check_nginx_dead.sh

1
1



把下边这些内容搞到脚本文件中,内容如下:



1 2 3 4 5 6 #!/bin/bash # 如果进程中没有nginx则将keepalived进程kill掉 A=
1
1ps -C nginx --no-header |wc -l

      ## 查看是否有 nginx进程 把值赋给变量A if [ $A -eq 0 ];then                    ## 如果没有进程值得为 零        service keepalived stop          ## 则结束 keepalived 进程 fi

1
1



给访问权限:不然不行哦,这里卡了我半小时

1 chmod a+x /etc/keepalived/check_nginx_dead.sh

1
1





先测试一下脚本:

把nginx停了,此时keepalived还在运行,所以不会切换,虚拟ip无法访问到web服务器

nginx反向代理,负载均衡,redis session共享,keepalived高可用

然后执行脚本:

主机脚本检测nginx不在了,把keepalived停掉,从输出可以看到确实停止了,主机虚拟没有绑定虚拟ip

nginx反向代理,负载均衡,redis session共享,keepalived高可用

备机:成功绑定虚拟ip

 nginx反向代理,负载均衡,redis session共享,keepalived高可用



所以,只需要让该脚本一直执行,即一直检测nginx进程是否在,如果没得了,那么直接停止主机keepalived,切换备机,保证能够访问web服务器。

按如下修改keepalived配置文件keepalived.conf,添加脚本定义检测:

只需要在正确的位置添加红色部分即可:那么脚本则是两秒执行一次,一旦发现主机nginx不在了,keepalived停止,切换备机

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 ! Configuration File for keepalived   #这是全局配置 global_defs {    #指定keepalived在发生切换时需要发送email到的对象,一行一个    notification_email {      acassen@firewall.loc      failover@firewall.loc      sysadmin@firewall.loc    }    #指定发件人    notification_email_from Alexandre.Cassen@firewall.loc    #指定smtp服务器地址    #smtp_server 192.168.200.1    #指定smtp连接超时时间    #smtp_connect_timeout 30    #运行keepalived机器的一个标识    router_id LVS_DEVEL }   vrrp_script check_nginx_dead {     ##监控脚本路径     script "/etc/keepalived/check_nginx_dead.sh"     ##时间间隔,2秒     interval 2     ##权重     weight 2                                             }   #主备配置 vrrp_instance VI_1 {     #标示状态为MASTER 备份机为BACKUP     state MASTER     #设置keepalived实例绑定的服务器网卡,一般为eth0,linux使用ifconfig命令可查看当前服务器网卡标识名     interface eth0     #同一实例下(即同一组主备机下)virtual_router_id必须相同     virtual_router_id 51     #MASTER权重要高于BACKUP,MASTER为100则BACKUP最大为99     priority 100     #MASTER与BACKUP负载均衡器之间同步检查的时间间隔,单位是秒,设置为1秒     advert_int 1     #设置认证     authentication {     #主从服务器验证方式,PASS为明文密码验证         auth_type PASS     #密码         auth_pass 1111     }           track_script {     #监控脚本         check_nginx_dead          }           #设置虚拟IP,与我们的主备机在同一网段下,最后一位随便给就是拉,可以设置多个,换行即可     virtual_ipaddress {         192.168.50.88     } }

1
1



保存后,重新启动主机keepalived服务即可。



测试:

回到负载均衡高可用的初始状态,保证主、备上的keepalived、nginx全部启动。

停止主nginx服务:

主机查看keepalived进程,发现没有,说明已经停止了,虚拟ip也没有绑在主机上

nginx反向代理,负载均衡,redis session共享,keepalived高可用



 备机:绑定虚拟ip,切换成功。

 nginx反向代理,负载均衡,redis session共享,keepalived高可用



 测试通过,如果主机nginx挂了之后,keepalived也会随着挂掉,然后切换备机。



以上所有过程均是经过测试的,所以除去一些其他因素,例如人品,应该都是可以成功的。

好久没写博客了,这篇也是从头到尾搞了十个小时,累死宝宝了。收获也是很多的,只是停留在使用的层面上,没有深入。

转载请注明作者,来源,链接

给TA打赏
共{{data.count}}人
人已打赏
安全运维

OpenSSH-8.7p1离线升级修复安全漏洞

2021-10-23 10:13:25

安全运维

设计模式的设计原则

2021-12-12 17:36:11

个人中心
购物车
优惠劵
今日签到
有新私信 私信列表
搜索
