一、概述

由于docker自身还未支持跨主机容器通信，需要借助docker网络开源解决方案

OVS

OpenVSwich即开放式虚拟交换机实现，简称OVS，OVS在云计算领域应用广泛，值得我们去学习使用。

OpenVSwich

OpenVSwich是一种开源软件，通过软件的方式实现二层交换机功能，专门管理多租赁云计算网络环境，提供虚拟网络中的访问策略、网络隔离、流量监控等。

既然是虚拟交换机，自然与传统的物理交换机有着相同的特性，操作中可以按照理解物理交换机的方式去操作，有助于对虚拟交换机的认识。

GRE隧道

GRE即通用路由协议封装，隧道技术是一种封装技术，将网络层协议（如IP）的数据报文进行封装，使这些封装的数据报文能够在另一个网络层协议中传输。可以看作是一个虚拟点到点连接，所以建立隧道时，要配置好隧道源地址和目的地址。

二、基于OVS+GRE的大二层通信

实验环境

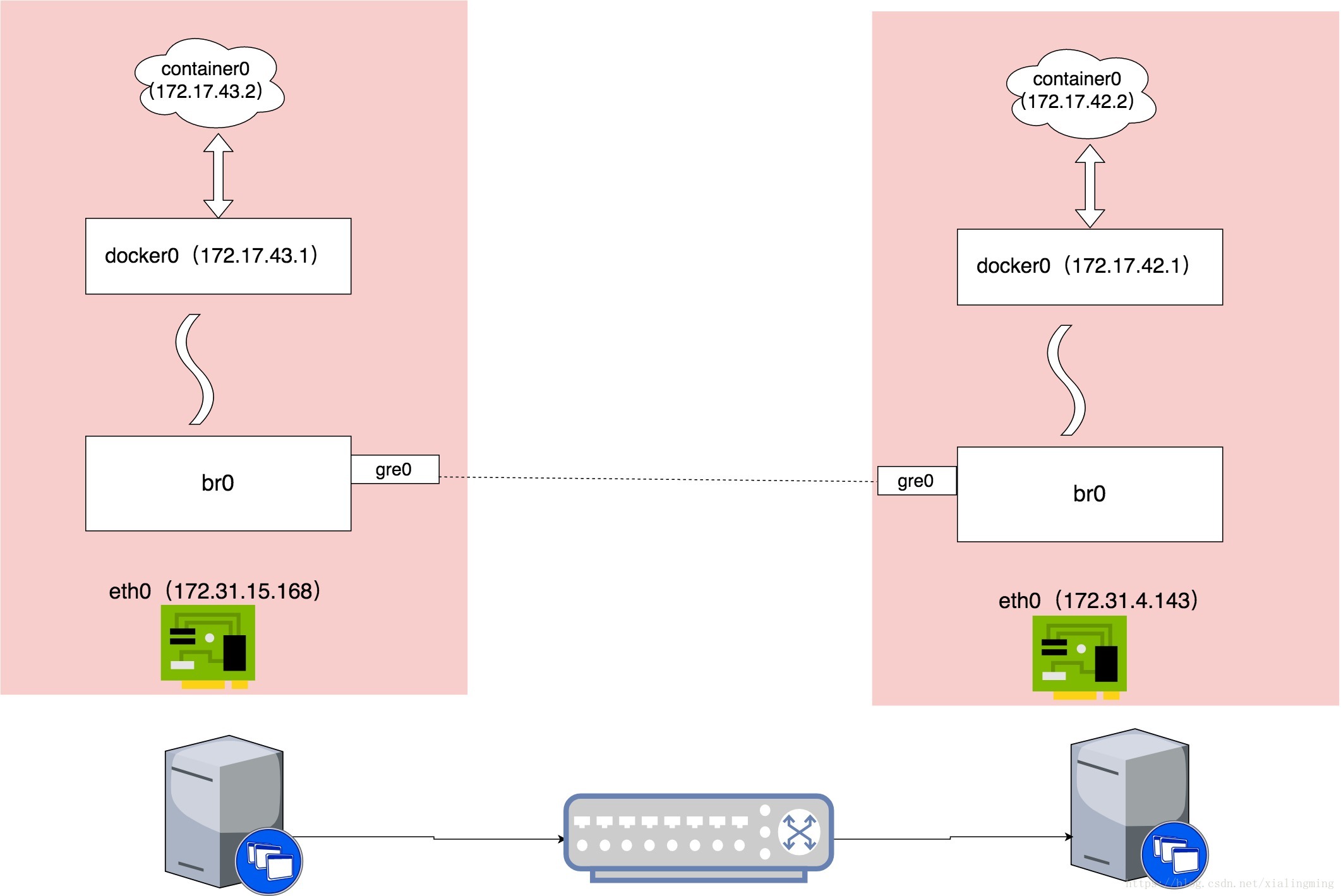

示意图

修改Docker0的网络地址

编辑
主机1上的
/etc/docker/daemon.json 文件，添加内容：

1
2
1{ "bip": "172.17.43.1/24" }

2

编辑
主机2上的
/etc/docker/daemon.json 文件，添加内容：

1
2
1{ "bip":"172.17.42.1/24" }

2

重启docker服务

主机1和
主机2上均执行如下命令重启docker服务以使修改后的docker0网段生效

1
2
1systemctl restart docker

2

创建ovs bridge

主机1和
主机2 操作：

安装 openvswitch

1
2
1apt install -y openvswitch-switch

2

创建bro网桥

1
2
1ovs-vsctl add-br br0

2

查看bro网桥

1
2
3
4
5
6
7
8
1root@ubuntu:~# ifconfigbr0

2br0       Link encap:以太网  硬件地址 1e:cc:2c:52:13:42

3          BROADCAST MULTICAST  MTU:1500  跃点数:1

4          接收数据包:0 错误:0 丢弃:0 过载:0 帧数:0

5          发送数据包:0 错误:0 丢弃:0 过载:0 载波:0

6          碰撞:0 发送队列长度:1

7          接收字节:0 (0.0 B)  发送字节:0 (0.0 B)

8

设置gre端口

将gre0接口加入到网桥obr0， 远程IP写对端IP（创建一个GRE隧道并添加到网桥中）

主机1 执行：

1
2
1ovs-vsctl add-port br0 gre0 -- set Interface gre0 type=gre option:remote_ip=172.31.4.143

2

注意：172.31.4.143 是主机2的ip地址。

主机2 执行：

1
2
1ovs-vsctl add-port br0 gre0 -- set Interface gre0 type=gre option:remote_ip=172.31.15.168

2

注意：172.31.15.168 是主机1的ip地址。

主机1和
主机2 操作：

1
2
3
4
5
6
7
8
9
1# 将br0网桥加入docker0网桥

2brctl addif docker0 br0

3# 启动br0网桥

4ip link set dev br0 up

5# 启动docker0网桥

6ip link set dev docker0 up

7# 添加路由条目

8ip route add 172.17.0.0/16 dev docker0

9

注意：由于主机1和主机2的网络掩码为24，因此16位就可以包含这2个网络了。

查看网桥信息

1
2
3
4
1root@ubuntu:~# brctl show

2bridge name    bridge id        STP enabled    interfaces

3docker0        8000.0242f148614e    no        br0

4

启动容器测试

主机1和
主机2 操作：

1
2
1docker run -itd --name test busybox /bin/sh

2

查看容器信息

主机1 执行：

1
2
1docker inspect test

2

输出：

1
2
3
4
5
6
7
1...

2            "Gateway": "172.17.43.1",

3            "GlobalIPv6Address": "",

4            "GlobalIPv6PrefixLen": 0,

5            "IPAddress": "172.17.43.2",

6...

7

ping 主机2的docker ip

1
2
3
4
5
6
7
8
9
1root@ubuntu:~# ping 172.17.42.2 -c 2

2PING 172.17.42.2 (172.17.42.2) 56(84) bytes of data.

364 bytes from 172.17.42.2: icmp_seq=1 ttl=63 time=0.505 ms

464 bytes from 172.17.42.2: icmp_seq=2 ttl=63 time=0.858 ms

5

6--- 172.17.42.2 ping statistics ---

72 packets transmitted, 2 received, 0% packet loss, time 1000ms

8rtt min/avg/max/mdev = 0.505/0.681/0.858/0.178 ms

9

主机2 执行：

ping 主机1的docker ip

1
2
3
4
5
6
7
8
9
1root@ubuntu:~# ping 172.17.43.2 -c 2

2PING 172.17.43.2 (172.17.43.2) 56(84) bytes of data.

364 bytes from 172.17.43.2: icmp_seq=1 ttl=63 time=1.90 ms

464 bytes from 172.17.43.2: icmp_seq=2 ttl=63 time=0.641 ms

5

6--- 172.17.43.2 ping statistics ---

72 packets transmitted, 2 received, 0% packet loss, time 1002ms

8rtt min/avg/max/mdev = 0.641/1.274/1.907/0.633 ms
