带你玩转kubernetes-k8s（第48篇：深入分析k8s网络原理[开源的网络组件Flannel]）

     Kubernetes的网络模型假定了所有Pod都在一个可以直接连通的扁平网络空间中。这在GCE里面是现成的网络模型，Kubernetes假定这个网络也存在。而在私有云里搭建Kubernetes集群，就不能假定这种网络已经存在了。我们需要自己实现这个网络假设，将不同节点上的Docker容器之间的相互访问先打通，然后运行Kubernetes。

     目前已经有多个开源组件支持容器网络模型。本节介绍几个常见的网络组件及其安装配置方法，包括Flannel、Open vSwitch、直接路由和Calico。

Flannel

   Flannel之所以可以搭建Kubernetes依赖的底层网络，是因为它能实现以下两点。
（1）它能协助Kubernetes，给每一个Node上的Docker容器都分配互相不冲突的IP地址。
（2）它能在这些IP地址之间建立一个覆盖网络（Overlay Network），通过这个覆盖网络，将数据包原封不动地传递到目标容器内。

现在，通过下图来看看Flannel是如何实现这两点的。

     可以看到，Flannel首先创建了一个名为flannel0的网桥，而且这个网桥的一端连接docker0网桥，另一端连接一个叫作flanneld的服务进程。
flanneld进程并不简单，它上连etcd，利用etcd来管理可分配的IP地址段资源，同时监控etcd中每个Pod的实际地址，并在内存中建立了一个Pod节点路由表；它下连docker0和物理网络，使用内存中的Pod节点路由表，将docker0发给它的数据包包装起来，利用物理网络的连接将数据包投递到目标flanneld上，从而完成Pod到Pod之间的直接地址通信。
Flannel之间的底层通信协议的可选技术包括UDP、VxLan、AWS VPC等多种方式。通过源flanneld封包、目标flanneld解包，最终docker0收到的就是原始的数据，对容器应用来说是透明的，感觉不到中间Flannel的存在。
我们看一下Flannel是如何做到为不同Node上的Pod分配的IP不产生冲突的。其实想到Flannel使用了集中的etcd存储就很容易理解了。它每次分配的地址段都在同一个公共区域获取，这样大家自然能够互相协调，不产生冲突了。而且在Flannel分配好地址段后，后面的事情是由Docker完成的，Flannel通过修改Docker的启动参数将分配给它的地址段传递进去：

1
2
1--bip 172.17.18.1/24

2

     通过这些操作，Flannel就控制了每个Node上的docker0地址段的地址，也就保障了所有Pod的IP地址在同一个水平网络中且不产生冲突了。

     Flannel完美地实现了对Kubernetes网络的支持，但是它引入了多个网络组件，在网络通信时需要转到flannel0网络接口，再转到用户态的flanneld程序，到对端后还需要走这个过程的反过程，所以也会引入一些网络的时延损耗。

      另外，Flannel模型默认采用了UDP作为底层传输协议，UDP本身是非可靠协议，虽然两端的TCP实现了可靠传输，但在大流量、高并发的应用场景下还需要反复测试，确保没有问题。

Flannel的安装和配置如下。

   1. 由于Flannel使用etcd作为数据库，所以需要预先安装好etcd，此处不在过多描述。

    2.安装Flannel

        需要在每个Node上都安装Flanel。Flannel软件的下载地址为：

1
2
1https://github.com/coreos/flannel/releases

2

       将下载的压缩包flannel-<version>-linux-amd64.tar.gz解压，将二进制文件flanneld和mk-docker-opts.sh复制到/usr/bin（或其他PATH环境变量中的目录）下，即可完成对Flannel的安装。

 3. 配置Flannel

    此处以使用systemd系统为例对flanneld服务进行配置。编辑服务配置文件/usr/lib/systemd/system/flanneld.service：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
1[Unit]

2Description=flanneld overlay address etcd agent

3After=network.target

4Before=docker.service

5

6[Service]

7Type=notify

8EnvironmentFile=/etc/sysconfig/flanneld

9ExecStart=/usr/bin/flanneld -etcd-endpoints=${FLANNEL_ETCD} $FLANNEL_OPTIONS

10

11[Install]

12RequiredBy=docker.service

13WantedBy=multi-user.target

14

编辑配置文件/etc/sysconfig/flannel,设置etcd的URL地址：

1
2
3
4
1FLANNEL_ETCD="http://20.0.40.51:2379"

2FLANNEL_ETCD_KEY="/coreos.com/network"

3

4

    在启动flanneld服务之前，需要在etcd中添加一条网络配置记录，这个配置将用于flanneld分配给每个Docker的虚拟IP地址段：

1
2
1etcdctl set /coreos.com/network/config '{"Network": "10.1.0.0/16"}'

2

由于Flannel将覆盖docker0网桥，所以如果Docker服务已启动，则需要停止Docker服务。

   4.启动flanneld服务

1
2
1systemctl restart flanneld

2

 5. 设置docker0网桥的IP地址

1
2
3
4
1mk-docker-opts.sh -i

2source /run/flannel/subnet.env

3ifconfig docker0 ${FLANNEL_SUBNET}

4

完成后确认网络接口docker0的IP地址属于flannel0的子网,重启docker服务。

Open vSwitch

    在了解了Flannel后，我们再看看Open vSwitch是怎么解决上述两个问题的。

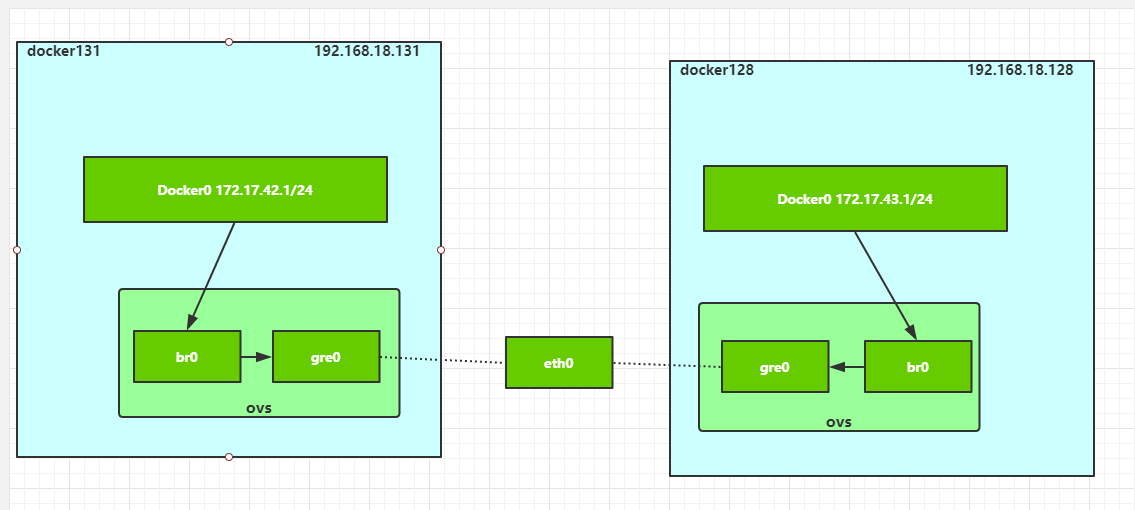

Open vSwitch是一个开源的虚拟交换机软件，有点儿像Linux中的bridge，但是功能要复杂得多。Open vSwitch的网桥可以直接建立多种通信通道（隧道），例如Open vSwitch with GRE/VxLAN。这些通道的建立可以很容易地通过OVS的配置命令实现。在Kubernetes、Docker场景下，我们主要是建立L3到L3的隧道。举个例子来看看Open vSwitch with GRE/VxLAN的网络架构如下图：

      首先，为了避免Docker创建的docker0地址产生冲突（因为Docker Daemon启动且给docker0选择子网地址时只有几个备选列表，很容易产生冲突），我们可以将docker0网桥删除，手动建立一个Linux网桥，然后手动给这个网桥配置IP地址范围。
其次，建立Open vSwitch的网桥ovs，使用ovs-vsctl命令给ovs网桥增加gre端口，在添加gre端口时要将目标连接的NodeIP地址设置为对端的IP地址。对每一个对端IP地址都需要这么操作（对于大型集群网络，这可是个体力活，要做自动化脚本来完成）。
最后，将ovs的网桥作为网络接口，加入Docker的网桥上（docker0或者自己手工建立的新网桥）。
重启ovs网桥和Docker的网桥，并添加一个Docker的地址段到Docker网桥的路由规则项，就可以将两个容器的网络连接起来了。

1.网络通信过程

   当容器内的应用访问另一个容器的地址时，数据包会通过容器内的默认路由发送给docker0网桥。ovs的网桥是作为docker0网桥的端口存在的，它会将数据发送给ovs网桥。ovs网络已经通过配置建立了和其他ovs网桥的GRE/VxLAN隧道，自然能将数据送达对端的Node，并送往docker0及Pod。
通过新增的路由项，Node本身的应用数据也被路由到docker0网桥上，和刚才的通信过程一样，自然也可以访问其他Node上的Pod。

2.OVS with GRE/VxLAN组网方式的特点

     OVS的优势是，作为开源虚拟交换机软件，它相对成熟和稳定，而且支持各类网络隧道协议，通过了OpenStack等项目的考验。

    另一方面，在前面介绍Flannel时可知，Flannel除了支持建立覆盖网络，保证Pod到Pod的无缝通信，还和Kubernetes、Docker架构体系紧密结合。Flannel能够感知Kubernetes的Service，动态维护自己的路由表，还通过etcd来协助Docker对整个Kubernetes集群中docker0的子网地址分配。而我们在使用OVS时，很多事情就需要手工完成。

    无论事OVS还是Flannel，通过覆盖网络提供的Pod到Pod通信都会引入一些额外的通信开销，如果是对网络依赖特别重的应用，则需要评估对业务的影响。

      Open vSwitch的安装和配置如下：

    首先，确保节点192.168.18.128的Docker0采用了172.17.43.0/24网段，而192.168.18.131的Docker0采用了172.17.42.0/24网段，对应的参数为docker daemon的启动参数“–bip”设置的值。

1.在两个Node上安装ovs

1
2
1yum install openvswitch-2.4.0-1.x86_64.rpm

2

禁止selinux，重启Linux

1
2
3
1vim /etc/selinux/config

2

3

    SELINUX=disabled

查看Open vSwitch的服务状态，应该启动ovsdb-server与ovs-vswitchd两个进程：

1
2
1service openvswitch status

2

查看Open vSwitch的相关日志，确认没有异常：

1
2
1more /vr/log/messages | grep openv

2

2.创建网桥和GRE隧道

      接下来需要在每个Node上都建立ovs的网桥br0，然后在网桥上创建一个GRE隧道连接对端网桥，最后把ovs的网桥br0作为一个端口连接到docker0这个Linux网桥上（可以认为是交换机互联），这样一来，两个节点机器上的docker0网段就能互通了。
下面以节点机器192.168.18.131为例，具体的操作步骤如下。

1. 创建ovs网桥

1
2
1ovs-vsctl add-br br0

2

2. 创建GRE隧道连接对端，remote_ip为对端eth0网卡地址：

1
2
1ovs-vstl add-port bri gre1  -- set interface gre1 type=gre option:remote_ip=192.168.18.128

2

3) 添加br0到本地docker0，使得容器流量通过OVS流经tunnel：

1
2
1brctl addif docker0 br0

2

4. 启动br0与docker0网桥：

1
2
3
1ip link set dev br0 up

2ip link set dev docker0 up

3

5) 添加路由规则。由于192.168.18.128与192.168.18.131的docker0网段分别为172.17.43.0/24与172.17.42.0/24，这两个网段的路由都需要经过本机的docker0网桥路由，其中一个24网段是通过OVS的GRE隧道到达对端的，因此需要在每个Node上都添加通过docker0网桥转发的172.17.0.0/16段的路由规则：

1
2
1ip route add 172.17.0.0/16 dev docker0

2

6) 清空Docker自带的iptables规则及Linux的规则，后者存在拒绝icmp报文通过防火墙的规则：

1
2
1iptables -t nat -F; iptables -F

2

       在192.168.18.131上完成上述步骤后，在192.168.18.128节点执行同样的操作，注意，GRE隧道里的IP地址要改为对端节点（192.168.18.131）的IP地址。

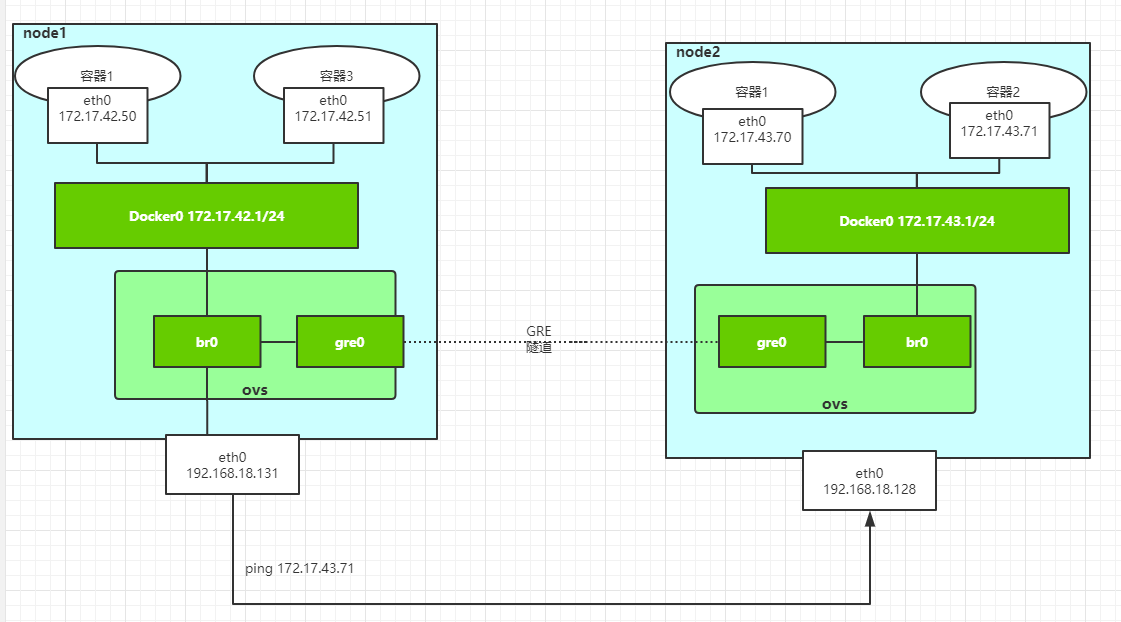

     至此，基于OVS的网络搭建成功，由于GRE是点对点的隧道通信方式，所以如果有多个Node，则需要建立N×(N-1)条GRE隧道，即所有Node组成一个网状网络，实现了全网互通。

小结：

      本节内容到此结束，谢谢大家的支持！
