Linux cluster

Linux集群简单来说就是部署许多计算机(服务器)来共同协作完成一个任务。一个计算机称作集群的一个节点。
集群的优势：

  • 易于扩展，管理可以方便的对服务器进行增、删
  • 高可用性，当集群中的某一个节点失效，会有其它节点的机器自动顶上去。不会影响业务的进行
  • 高性能，负载均衡的机器可以将请求均衡的分发至各个服务器，大大减轻服务器承载的压力

常见的集群方式：

  • LB集群（Load Balancing）：负载均衡集群，就是将用户的请求合理的分发至各个服务器上
  • HA集群（High Availiablity）：高可用集群，当某台服务器出现单点故障时，服务不会中断，而是交由其它运行正常的服务器接管。
  • HP集群（High Performance）：高性能的集群是当某一项任务计算量非常大的时候，由一个计算机集群共同来完成这项任务，这种 处理方式我们称为并行处理机制。一般高性能集群用于科研工作方面

LVS

LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。本项目在1998年5月由章文嵩博士成立，是中国国内最早出现的自由软件项目之一。从linux内核的2.4版本之后内置了LVS的各个模块。可以直接使用。
LVS工作在网络模型的第四层，直接在内核中实现各种功能，也就无需监听套接字，所以摆脱了套接字数量的限制。
lvs的优缺点（转载）：
1、抗负载能力强、是工作在网络4层之上仅作分发之用，没有流量的产生，保证了均衡器IO的性能不会受到大流量的影响；

2、配置性比较低，这是一个缺点也是一个优点，因为没有可太多配置的东西，所以并不需要太多接触，大大减少了人为出错的几率；

3、工作稳定，自身有完整的双机热备方案，如LVS+Keepalived和LVS+Heartbeat，不过我们在项目实施中用得最多的还是LVS/DR+Keepalived；

4、应用范围比较广，可以对所有应用做负载均衡，不管是http还是ssh协议都可以使用lvs；

5、软件本身不支持正则处理，不能做动静分离，这个就比较遗憾了；其实现在许多网站在这方面都有较强的需求，这个是Nginx/HAProxy+Keepalived的优势所在。

6、如果是网站应用比较庞大的话，实施LVS/DR+Keepalived起来就比较复杂了，特别后面有Windows Server应用的机器的话，如果实施及配置还有维护过程就比较复杂了，相对而言，Nginx/HAProxy+Keepalived就简单多了。

7、性能非常卓越，已经在多个公司使用可靠性也非常不错，并且是开源项目，可以修改源代码定制自己的需求

LVS体系结构

LVS负载均衡

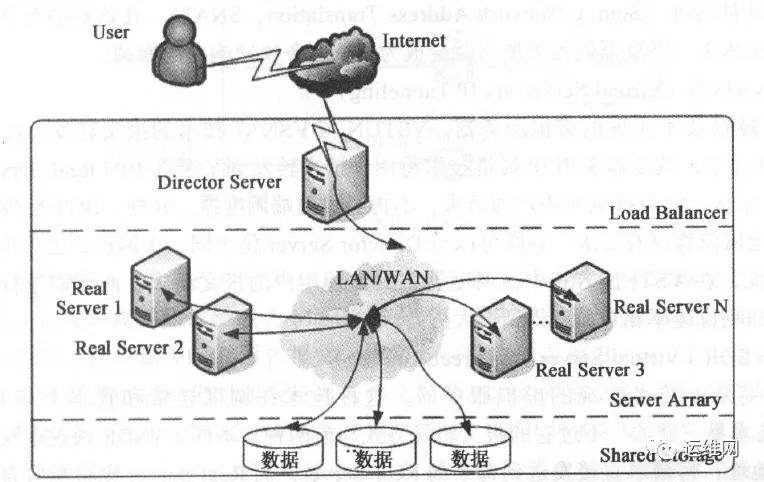

结合上图来解释LVS的构建结构

  • Director Server：最前端的服务器，用来接收用户的请求报文，然后根据调度算法将用户的请求分发至后面的Real Server上。此处非常重要，因为它的健康与否直接影响了用户的访问结果，所以它一般都为两台，一台用来为用户提供服务，一台用来监听服务的那台机器。一旦服务的那台机器挂掉，就需要另一台立马顶上，并拥有它所有的资源。
  • Real Server：提供服务的真正主机。它可以是web服务，ftp服务等。如何来监控它们的健康状态。可以在Director Server上安装Ldirectord来监听Real Server的健康状况。
  • 数据：共享存储，假如用户在Real Server1上访问时，往购物车里加物品。第二次再访问时却分发到了Real Server2上。如果没有共享存储，用户会发现购物车里之前添加的东西都没有了。所以共享存储主要是为了各个服务器之间的资源统一性。

Director Server必须是linux或者freeBSD。而Real Server可以是大部分操作系统。

LVS集群类型以及调度算法

由于LVS是直接工作在内核中，跟iptables类似，需要用一个应用程序专门向内核中传递参数以达到添加规则的方法。lvs在内核中是由ipvs模块来实现的。利用ipvsadm程序来向ipvs模块中定义规则。为了后面便于书写，将如下名称简化：

VS
Virtual Server 调度器，也叫Director
RS
Real Server
CIP
客户端IP
VIP
Virtual IP , 虚拟IP
RIP
后端主机IP
DIP
Director IP，与RS通信的IP

当用户请求资源时，调度器（VS）是怎么将资源发送给后方的RS节点的以及RS在响应时怎么响应?LVS集群类型主要以下几种类型：

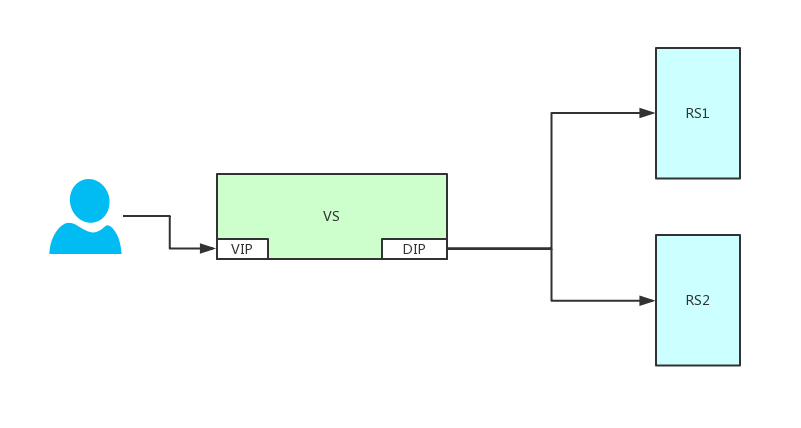

LVS-NAT

LVS负载均衡

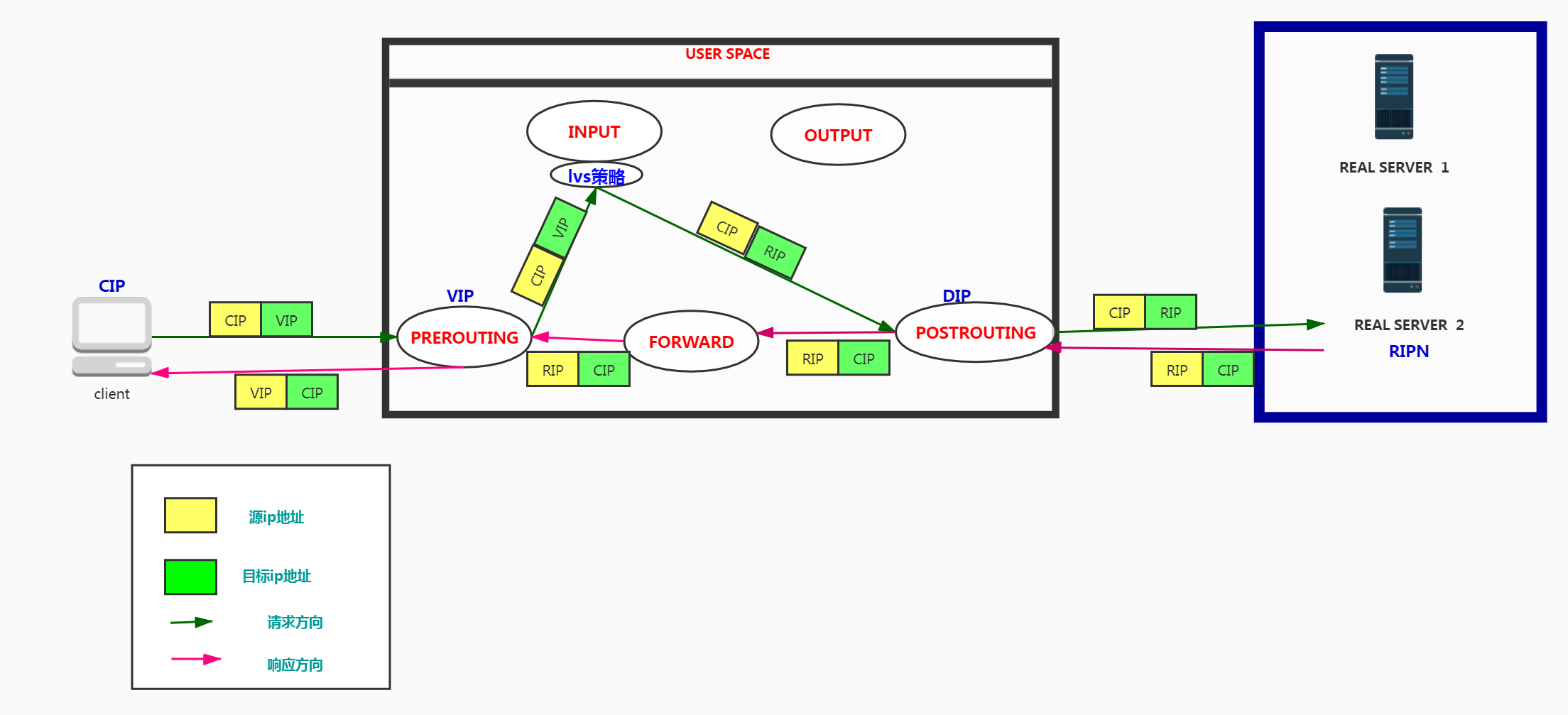

  • 客户端CIP通过网络中的路由到达处在公网的VIP
  • VIP接收到用户请求，进入自己的防火墙规则，发现访问的是本机进程。直接在INPUT链上进行lvs策略转换
  • lvs将客户端CIP访问的目标地址VIP，转变为后端真正实现服务的RIP地址上。所以变成了src：CIP,dest：RIP。经过POSTROUTING到达后端的real server
  • real server响应的时候，仍然原路返回，此时的src：RIP，dest：CIP。等到从VIP网卡出去的时候，会将RIP该为VIP进行响应。这是因为客户端就访问的VIP，我们仍然用VIP来响应。RIP虽然也可以进行响应，但是客户端只是想访问VIP，我们如果用RIP的话，客户端不会接受响应。

根据上述有以下几点：

  • VIP必须是公网，可以接受用户的访问
  • RIP和DIP必须在一个本地网络，且应该使用私网地址，RS的网关需要指向DIP，如果都指向了公网，就没有意义了，用户可以直接访问到RS。 这是不被允许的。

这就有一个问题，不管响应还是请求，都要经过调度器，这样调度承载的压力就大大增加。压力越大，越容易崩溃。

LVS-DR

LVS负载均衡

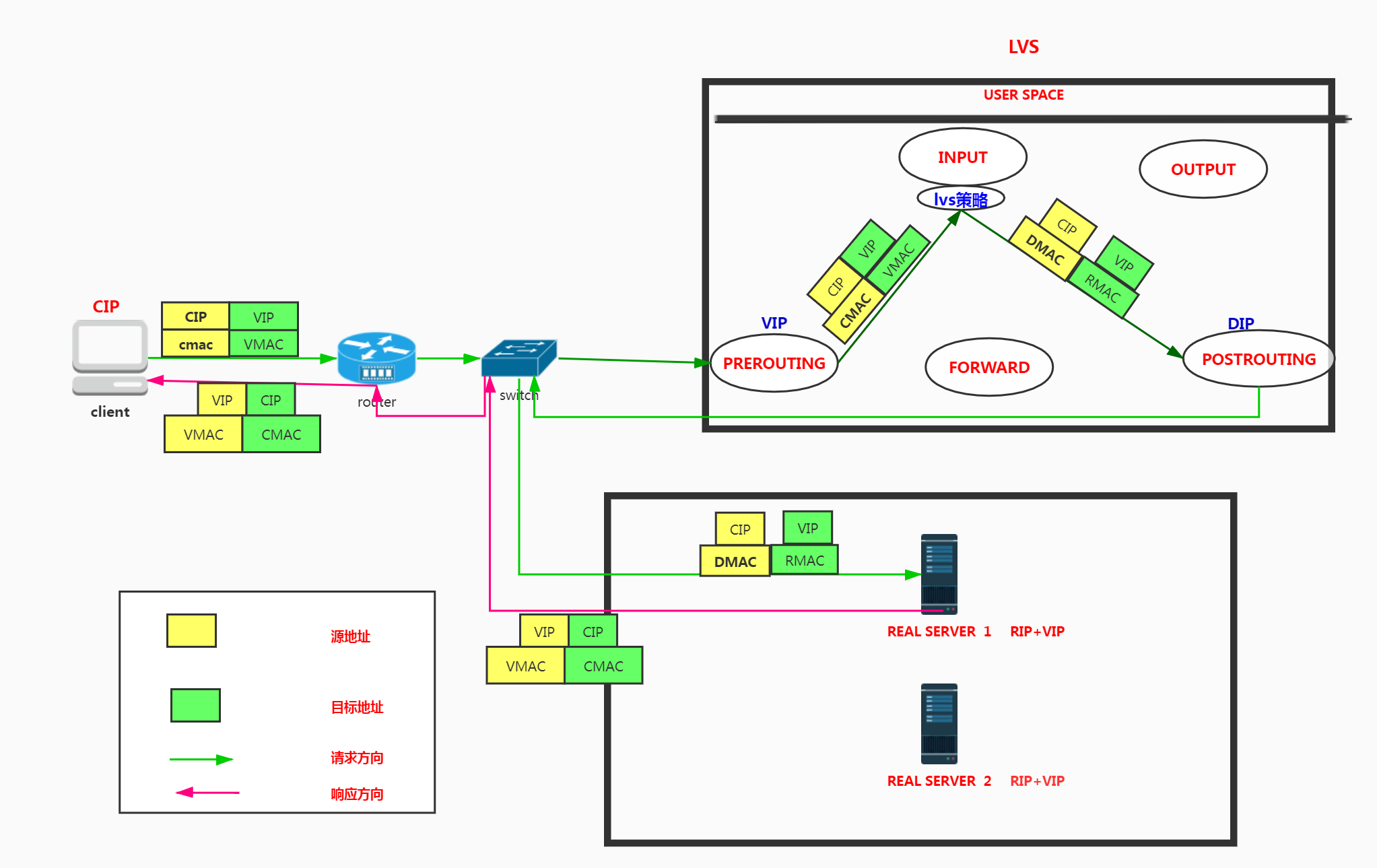

用户向VIP发起请求，调度器在源目标CIP和目标VIP之外在封装一个源DIPMAC地址和目标RIPMAC地址（为挑选出来的RSMAC地址）。然后在将这四个地址一起发送给挑选出来的RS。响应时，RS先拆除两个MAC地址，发现请求的目标VIP是本机地址，然后直接将结果返回给CIP。而不再经过调度器。
dr类型有以下几个要点：

  • vs和各RS上都要有VIP
  • 确保用户的请求目标为VIP的报文发送给调度器，因为RS上也有VIP，所以要对RS上VIP进行限制，以防用户发送的请求直接发到了RS上。后面示例会写到。直接调整内核参数即可。
  • RS的RIP可以是私网地址，也可以是公网地址，但是RIP和VIP要在同一个物理网段上，RIP的网关不能指向DIP,以确保RS可以直接响应用户，而不是由Director响应。
  • RS上的VIP要设置回环接口lo上，使用ARP限制VIP。稍后配置会说到。

LVS-tun

LVS负载均衡
tun模型也称为隧道模型，由调度器把请求报文发送至某一个Real Server上。然后由Real Server直接响应给客户。有以下几个要点：

  • DIP在向RS发送请求报文时，对最原始的源CIP/目标VIP不进行修改，而是在外面在添加一层IP，即源DIP和目标RIP。
  • DIP,RIP,VIP应该都是公网地址，并且RS可以处在不同的地方。
  • RS的网关不会指向DIP
  • 请求可以经过VS，但是响应不能经由VS。

LVS-fullnat

LVS负载均衡
简单来说就是将请求报文和响应报文全部进行修改。根据上图进行解释：

  • 用户发起请求，源目标CIP/目标VIP
  • 调度发现用户请求需要发送给RS，然后修改源CIP/目标VIP成源DIP/目标RIP(RS1)
  • RS1收到请求后，将响应报文原路返回，这时源RIP/目标DIP
  • 调度器将响应报文再次修改，最后变成源VIP/目标CIP响应给客户

fullnat由几个要点：

  • VIP是公网地址，DIP和RIP都是私网地址，且不再同一段网络，RIP的网关不要指向DIP
  • RS收到的源地址IP是DIP，响应也一定要给DIP，最后由DIP转发给VIP响应给客户。
  • 请求和响应报文都要流经VS

LVS调度算法

根据其调度时是否考虑各RS当前的负载状态，分为静态方法和动态方法：
静态方法：根据算法本身进行调度

  • RR：轮询（roundrobin），即1：1进行分配，不考虑负载均衡。比如三台服务器，每一台都有10个请求，即使后两台都已经处理完，第一台仍在处理请求。进来最新的请求也会发送给第一台
  • WRR：加权轮询（weight RR）。比如两台服务器，两台的权重比2：1，那么发送的请求就是212。
  • SH：源地址哈希(Source Hashing) 。将来自于同一个IP的请求始终发往第一次挑中的RS，实现会话绑定。
  • DH：目标地址哈希(Destination Hashing)。将发往同一个目标地址的请求始终转发至第一次挑中的RS。

动态方法：根据每RS当前的负载状态以及调度算法进行调度

  • LC：最少连接数（least connections ），简单来说就是将新的请求发送给目前连接组少的服务器
  • WLC：加权最少连接数（Weighted LC），是LC的升级版，将新请求平均分配到服务器上，以符合服务器之间的权重比。
  • SED：最短期望延时（Shortest Expection Delay），基于WLC算法
  • NQ：从不排队（Never Queue），直接将新请求发送给空闲的RS
  • LBLC：基于局部性的最少连接数(Locality-Based LC)，相当于DH和LC算法的集合，用来将目标地址IP调度到同一个服务端，如果该服务端负载正常，则继续发往该服务器端。如果该服务端负载已经超过一半以上，就按照LC规则发送到最少连接数上的一个服务器上。
  • LBLCR：带复制功能的LBLC(LBLC with Replication)

ipvsadm

用来向集群服务定义规则。常用选项如下：

-A
添加一条新的虚拟服务
-E
编辑虚拟服务
-D
删除虚拟服务
-C
清楚虚拟服务的规则
-R
恢复虚拟服务的规则
-a
在一个新的虚拟服务上面添加一条新的服务器
-e
编辑某个真实的服务器
-d
删除某个真实的服务器
-L|l
显示内核中的虚拟服务器的规则
-n
以数字形式显示ip端口
-c
显示ipvs目前以存在的连接
-Z
将转发的消息计数清零
-p
配置持久化时间
-A
添加一条新的虚拟服务
-t|-u
tcp或udp的虚拟服务协议
-g|-m|-i
lvs模型：DR,NAT,TUN
-w
配置真实服务器的权重
-s
配合均衡负载算法

  • -timeout

显示配置的tcp/udp超时时间

  • -stats

显示历史消息转发统计

  • -rate

显示转发速率信息

管理集群服务：增、删、改

  • 增/改：ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]
  • 删：ipvsadm -D -t|u|f service-address

示例：



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
1

2[root@directory ~]# ipvsadm -A -t 192.168.199.146:80 -s rr

3[root@directory ~]# ipvsadm -ln

4IP Virtual Server version 1.2.1 (size=4096)

5Prot LocalAddress:Port Scheduler Flags

6  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

7TCP  192.168.199.146:80 rr

8添加一条新的虚拟服务，算法是轮询

9

10[root@directory ~]# ipvsadm -D -t 192.168.199.146:80

11[root@directory ~]# ipvsadm

12IP Virtual Server version 1.2.1 (size=4096)

13Prot LocalAddress:Port Scheduler Flags

14  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

15删除虚拟服务

16

17

管理集群上的RS服务：增，改，删

  • 增，改：ipvsadm -a|e -t|u|f service-address -r server-address [-g|i|m] [-w weight]
  • 删： ipvsadm -d -t|u|f service-address -r server-address

示例：



1
2
3
4
5
6
7
8
9
10
11
12
13
1[root@directory ~]# ipvsadm -a -t 192.168.199.146:80 -r 192.168.199.230:80 -g

2[root@directory ~]# ipvsadm -ln

3IP Virtual Server version 1.2.1 (size=4096)

4Prot LocalAddress:Port Scheduler Flags

5  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

6TCP  192.168.199.146:80 rr

7  -> 192.168.199.230:80           Route   1      0          0

8添加集群上的一条RS服务

9

10[root@directory ~]# ipvsadm -d -t 192.168.199.146:80 -r 192.168.199.230:80

11删除集群上的某条RS服务

12

13

lvs-nat

使用ipvsadm实现lvs-nat
LVS负载均衡
实现NAT模型有以下几点：

  • VS机器上有两张网卡，VIP接收用户请求，DIP向RS发送请求
  • RIP和DIP应该都在私网上，并且RIP网关指向DIP

VIP
192.168.199.157
DIP
192.168.192.129
RIP1
192.168.192.130
RIP2
192.168.192.128



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
1#准备好后端httpd主机准备好网页，以及主机的网关指向

2[root@http1 ~]# route -n

3Kernel IP routing table

4Destination     Gateway         Genmask         Flags Metric Ref    Use Iface

50.0.0.0         192.168.192.129 0.0.0.0         UG    0      0        0 ens33

6

7[root@httpd2 ~]# route -n

8Kernel IP routing table

9Destination     Gateway         Genmask         Flags Metric Ref    Use Iface

100.0.0.0         192.168.192.129 0.0.0.0         UG    0      0        0 ens33

11

12[root@http1 ~]# curl http://192.168.192.130

13httpd1

14

15[root@httpd2 ~]# curl http://192.168.192.128

16httpd2

17

18

19#添加lvs主机策略。

20[root@lvs ~]# ipvsadm -A -t 192.168.199.157:80 -s rr      添加以轮询方式访问

21#添加后端真正服务器

22[root@lvs ~]# ipvsadm -a -t 192.168.199.157:80 -r 192.168.192.130 -m

23[root@lvs ~]# ipvsadm -a -t 192.168.199.157:80 -r 192.168.192.128 -m

24

25[root@lvs ~]# ipvsadm -Ln

26IP Virtual Server version 1.2.1 (size=4096)

27Prot LocalAddress:Port Scheduler Flags

28  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

29TCP  192.168.199.157:80 rr

30  -> 192.168.192.128:80           Masq    1      0          0

31  -> 192.168.192.130:80           Masq    1      0          0

32

33#测试访问

34[root@client ~]# curl http://192.168.199.157

35httpd2

36[root@client ~]# curl http://192.168.199.157

37httpd1

38[root@client ~]# curl http://192.168.199.157

39httpd2

40[root@client ~]# curl http://192.168.199.157

41httpd1

42

43

44

NAT类型的端口映射



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
1#首先将128主机上的web端口改为8080

2[root@httpd2 ~]# cat /etc/httpd/conf/httpd.conf | grep Listen

3Listen 8080

4

5[root@httpd2 ~]# ss -ntl | grep 8080

6LISTEN     0      128         :::8080                    :::*

7

8#将策略修改成以下

9[root@lvs ~]# ipvsadm -Ln

10IP Virtual Server version 1.2.1 (size=4096)

11Prot LocalAddress:Port Scheduler Flags

12  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

13TCP  192.168.199.157:80 rr

14  -> 192.168.192.128:8080         Masq    1      0          0

15  -> 192.168.192.130:80           Masq    1      0          0

16

17# 测试访问

18[root@client ~]# curl http://192.168.199.157

19httpd2

20[root@client ~]# curl http://192.168.199.157

21httpd1

22[root@client ~]# curl http://192.168.199.157

23httpd2

24[root@client ~]# curl http://192.168.199.157

25httpd1

26

27

28

实现NAT类型的https访问

这里不构建私有CA，直接创建自签证书，由于更换了IP，重新写一下IP地址

client
175
lvs
157(VIP)和 192.168.192.129（DIP）
httpd1
192.168.192.131
httpd2
192.168.192.128

1）在httpd主机上创建存放自签证书的目录/etc/httpd/tls



1
2
3
4
1[root@httpd2 httpd]# mkdir tls

2

3

4

2)在/etc/pki/tls/certs直接make生成自签证书。



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
1[root@httpd2 certs]# make ydong.com.crt

2umask 77 ; \

3/usr/bin/openssl req -utf8 -new -key ydong.com.key -x509 -days 365 -out ydong.com.crt

4Enter pass phrase for ydong.com.key:

5You are about to be asked to enter information that will be incorporated

6into your certificate request.

7What you are about to enter is what is called a Distinguished Name or a DN.

8There are quite a few fields but you can leave some blank

9For some fields there will be a default value,

10If you enter '.', the field will be left blank.

11-----

12Country Name (2 letter code) [XX]:CN

13State or Province Name (full name) []:beijing

14Locality Name (eg, city) [Default City]:beijing

15Organization Name (eg, company) [Default Company Ltd]:ydong.com

16Organizational Unit Name (eg, section) []:opt

17Common Name (eg, your name or your server's hostname) []:www.ydong.com

18Email Address []:

19[root@httpd2 certs]# ll

20total 20

21lrwxrwxrwx. 1 root root   49 Jan 13 23:35 ca-bundle.crt -> /etc/pki/ca-trust/extracted/pem/tls-ca-bundle.pem

22lrwxrwxrwx. 1 root root   55 Jan 13 23:35 ca-bundle.trust.crt -> /etc/pki/ca-trust/extracted/openssl/ca-bundle.trust.crt

23-rwxr-xr-x. 1 root root  610 Oct 30  2018 make-dummy-cert

24-rw-r--r--. 1 root root 2516 Oct 30  2018 Makefile

25-rwxr-xr-x. 1 root root  829 Oct 30  2018 renew-dummy-cert

26-rw-------  1 root root 1330 Apr  5 05:04 ydong.com.crt

27-rw-------  1 root root 1766 Apr  5 05:03 ydong.com.key

28

29

30

31

3）安装ssl模块



1
2
3
1[root@httpd2 certs]# yum install -y mod_ssl

2

3

4）将crt文件移动到/etc/httpd/tls目录下。



1
2
3
1[root@httpd2 certs]# mv ydong.com.* /etc/httpd/tls/

2

3

5）配置ssl.conf文件，修改以下两项



1
2
3
4
1SSLCertificateFile /etc/httpd/tls/ydong.com.crt

2SSLCertificateKeyFile /etc/httpd/tls/ydong.com.key

3

4

6）重启服务



1
2
3
4
1[root@httpd2 conf.d]# ss -tnl | grep 443

2LISTEN     0      128         :::443                     :::*

3

4

7）在lvs端添加策略



1
2
3
4
5
6
7
8
9
10
11
12
13
1[root@lvs ~]# ipvsadm -A -t 192.168.199.157:443 -s rr

2[root@lvs ~]# ipvsadm -a -t 192.168.199.157:443 -r 192.168.192.131 -m

3[root@lvs ~]# ipvsadm -a -t 192.168.199.157:443 -r 192.168.192.128 -m

4[root@lvs ~]# ipvsadm -Ln

5IP Virtual Server version 1.2.1 (size=4096)

6Prot LocalAddress:Port Scheduler Flags

7  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

8TCP  192.168.199.157:443 rr

9  -> 192.168.192.128:443          Masq    1      0          0

10  -> 192.168.192.131:443          Masq    1      0          0

11

12

13

8）客户端测试



1
2
3
4
5
6
7
1[root@client ~]# curl -k https://192.168.199.157

2httpd2

3[root@client ~]# curl -k https://192.168.199.157

4httpd1

5

6

7

LVS-DR

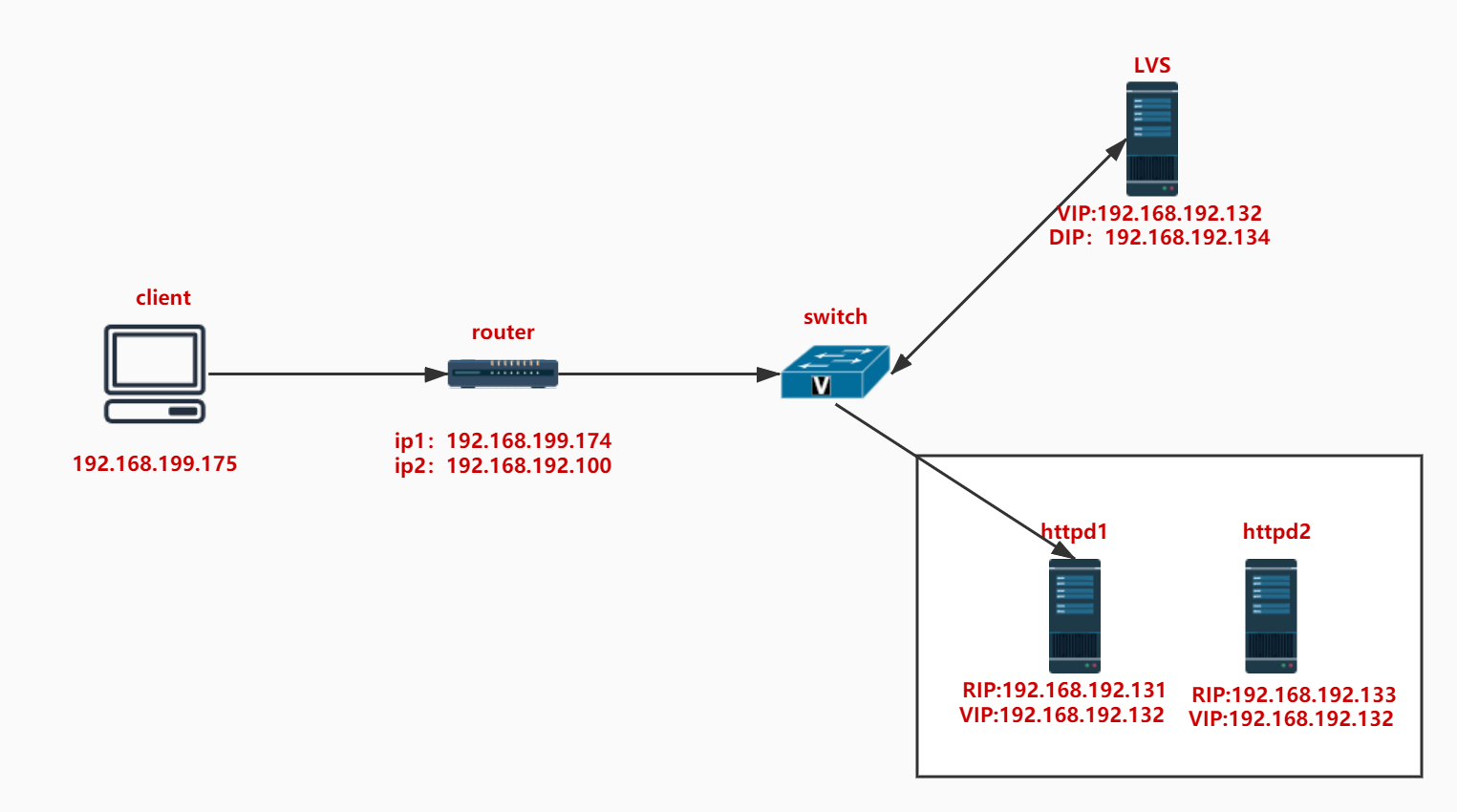

VIP和DIP处在同一网段实现

LVS负载均衡
DR模型有以下几个要点：

  • VIP仍是公网，接收用户请求，RIP可以是私网，也可以是公网，但是要跟DIP在同一段物理网络
  • RS上配置VIP，并且对VIP进行抑制配置。
  • RIP网关不能指向DIP

关于抑制vip通告和响应需要设置arp_ignore(响应)和arp_announce(通告)
LVS负载均衡

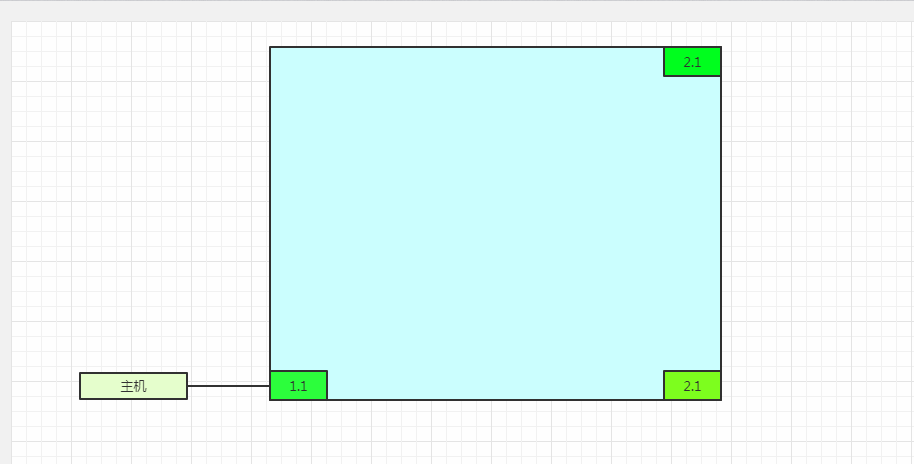

限制响应级别arp_ignore：

  • 0：默认值，表示可使用本地上任意接口上配置的任意地址进行响应。意思是主机在1.1接口上请求2.1的接口时，也会给予响应。
  • 1：仅在请求的目标IP配置在本地主机的接收到请求报文接口上时，才给予响应。意思是主机在1.1接口上请求2.1的接口时，不给予响应。只有主机亲自去2.2接口上请求才给予响应

限制通告级别arp_announce：

  • 0：默认值，把本机上所有接口的所有信息向每个接口上的网络进行通信，通告所有主机上本机的网络mac。意思是主机即使只在1.1接口上，但是它可以获得本机所有的网络mac地址，1.1的mac，2.1的mac，3.1的mac。它都会收到
  • 1：尽量避免向非直接连接网络进行通告；
  • 2：必须避免向非本网络通告；意思就是1.1只通告给连接在自己接口上的主机，其它的一律不通告。

在RS上配置VIP时，需要将它的响应设置为1，通告级别设置成2。

1）首先配置路由具有转发功能



1
2
3
4
5
6
7
1[root@route ~]# vim /etc/sysctl.conf

2

3[root@route ~]# sysctl -p

4net.ipv4.ip_forward = 1

5

6

7

2）测试客户端是否ping通路由的192网段



1
2
3
4
5
6
7
8
9
10
11
12
1[root@localhost ~]# ping 192.168.192.100

2PING 192.168.192.100 (192.168.192.100) 56(84) bytes of data.

364 bytes from 192.168.192.100: icmp_seq=1 ttl=64 time=0.274 ms

4

5

6跨路由访问lvs

7[root@localhost ~]# ping 192.168.192.132

8PING 192.168.192.132 (192.168.192.132) 56(84) bytes of data.

964 bytes from 192.168.192.132: icmp_seq=1 ttl=63 time=0.423 ms  #可以看到ttl是63，证明跨了一个路由。

10

11

12

3）在httpd主机上设置VIP，到时vip会绑在lo回环网卡上



1
2
3
4
5
6
1[root@httpd1 ~]# echo "2"  > /proc/sys/net/ipv4/conf/all/arp_announce

2[root@httpd1 ~]# echo "2"  > /proc/sys/net/ipv4/conf/lo/arp_announce

3[root@httpd1 ~]# echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore

4[root@httpd1 ~]# echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore

5

6

4）将VIP地址绑定在lo上



1
2
3
4
5
6
7
8
9
10
11
12
13
14
1

2[root@httpd1 ~]# ip address  add 192.168.192.132 dev lo

3

4[root@httpd1 ~]# ip a

51: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000

6    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

7    inet 127.0.0.1/8 scope host lo

8       valid_lft forever preferred_lft forever

9    inet 192.168.192.132/32 scope global lo

10       valid_lft forever preferred_lft forever

11    inet6 ::1/128 scope host

12       valid_lft forever preferred_lft forever

13

14

5）定制lvs策略



1
2
3
4
5
6
7
8
9
10
1[root@lvs ~]# ipvsadm -Ln

2IP Virtual Server version 1.2.1 (size=4096)

3Prot LocalAddress:Port Scheduler Flags

4  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

5TCP  192.168.192.134:80 rr

6  -> 192.168.192.131:80           Route   1      0          13

7  -> 192.168.192.133:80           Route   1      0          4

8

9

10

6）client测试



1
2
3
4
5
6
7
8
9
10
11
1[root@client ~]# curl http://192.168.192.134

2httpd1

3[root@client ~]# curl http://192.168.192.134

4httpd2

5[root@client ~]# curl http://192.168.192.134

6httpd1

7[root@client ~]# curl http://192.168.192.134

8httpd2

9

10

11

PS：
同一网段的主机其实没太大作用，因为你可以直接访问后端真正的服务器，没必要在通过lvs多次一举。上边演示有几个小问题。

  • LVS上的VIP不是物理网卡上的ip地址，而是在一张物理网卡上新添加的地址，两张物理网卡的话，在real server上添加VIP时，可能会导致lvs上会出现没有到主机路由的情况。从而导致访问失败。
  • Real Server的网管应该指向route，而lvs的网关可以随意指向。仅限同一网段。因为返回的报文是不经过lvs的。

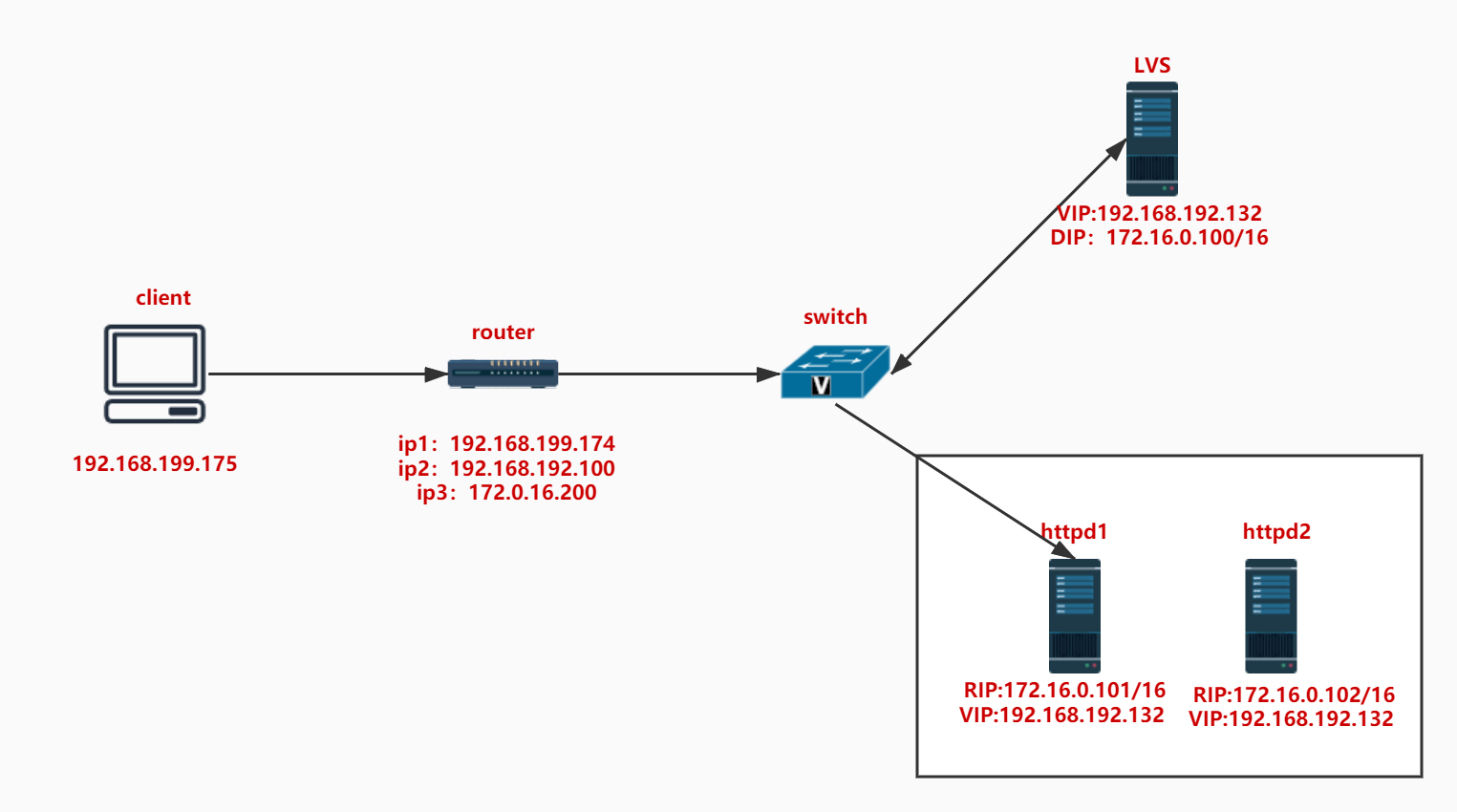

VIP和DIP不处在同一网段实现

LVS负载均衡
1）配置各主机的ip地址以及网关指向，测试client端是否能ping通lvs的VIP。



1
2
3
4
5
6
7
1[root@client ~]# ping 192.168.192.132

2PING 192.168.192.132 (192.168.192.132) 56(84) bytes of data.

364 bytes from 192.168.192.132: icmp_seq=1 ttl=63 time=0.328 ms

4#ttl=63，证明是跨路由了

5

6

7

2）对后端real server进行抑制arp广播



1
2
3
4
5
6
7
1[root@httpd1 ~]# echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore

2[root@httpd1 ~]# echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore

3[root@httpd1 ~]# echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce

4[root@httpd1 ~]# echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce

5

6

7

3）在real server上添加vip地址



1
2
3
4
1[root@httpd1 ~]# ip a a 192.168.192.132/32 dev lo

2

3

4

4）配置lvs服务器



1
2
3
4
5
6
7
8
9
10
1[root@lvs ~]# ipvsadm -Ln

2IP Virtual Server version 1.2.1 (size=4096)

3Prot LocalAddress:Port Scheduler Flags

4  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

5TCP  192.168.192.132:80 wrr

6  -> 172.16.0.101:80              Route   2      0          0

7  -> 172.16.0.102:80              Route   1      0          0

8

9

10

5）测试



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
1[root@client ~]# curl http://192.168.192.132

2httpd2

3[root@client ~]# curl http://192.168.192.132

4httpd1

5[root@client ~]# curl http://192.168.192.132

6httpd1

7[root@client ~]# curl http://192.168.192.132

8httpd2

9[root@client ~]# curl http://192.168.192.132

10httpd1

11[root@client ~]# curl http://192.168.192.132

12httpd1

13[root@client ~]# curl http://192.168.192.132

14httpd2

15

16

17

PS

  • RIP的网关应该指向route的172地址段。

Related posts:

  1. 负载均衡器技术Nginx和F5的优缺点对比
  2. 大型网站架构系列：负载均衡详解
  3. Nginx+keepalived 双机热备（主从模式）
  4. nginx反向代理，负载均衡，redis session共享，keepalived高可用

给TA打赏
共{{data.count}}人
人已打赏
[db:标签]linuxrequest安装开源项目操作系统故障数据服务器流量监控系统负载均衡防火墙
安全经验

Google Adsense 技巧提示100条

2021-10-11 16:36:11

安全经验

安全咨询服务

2022-1-12 14:11:49

猜你喜欢
❯

解锁会员权限

开通会员

解锁海量优质VIP资源

立刻开通
个人中心
购物车
优惠劵
今日签到
有新私信 私信列表
搜索

  • 扫码打开当前页

返回顶部
