*本文由IDF实验室志愿者成敬伯翻译，原文来自美国一位信息安全研究员及顾问的博客Proactive Defense。
去年（2011年）年底，我着手搭建一个新的虚拟化平台作为个人安全实验室。自从微软公司的Hyper-V和VMware公司的ESXi出现，我便想要使用一个纯粹的hypervisor解决方案，而不仅仅是VMware server或workstation。
我在VMware ESXi上开始了我的研究，不久又在VMware workstation中运行，以掌握如何进行安装和配置基础设备。通过逛博客和论坛(HardOCP的虚拟机论坛尤其不错)，为构建我的安全实验室收集了一系列的资料。对于实验室的建设我有一些标准，其中稳定性是最重要的。同时我研究了硬件不兼容部分的问题报告，以确保我的时间花在对虚拟机的工作上，而不是浪费在解决ESXi的问题上。
准备好系统硬件并完成基本功能测试后，就开始安装ESXi了。安装非常简单。用时不到15分钟，这还包括从ISO文件启动并指定从USB设备安装操作系统，而后让安装程序完成接下来的事情。从开始安装到结束、启动并运行ESXi，再到登录进vCenter用了差不多20分钟。我最初安装的ESXi是4.x版本，后来升级到5.x，整个过程相当顺利。

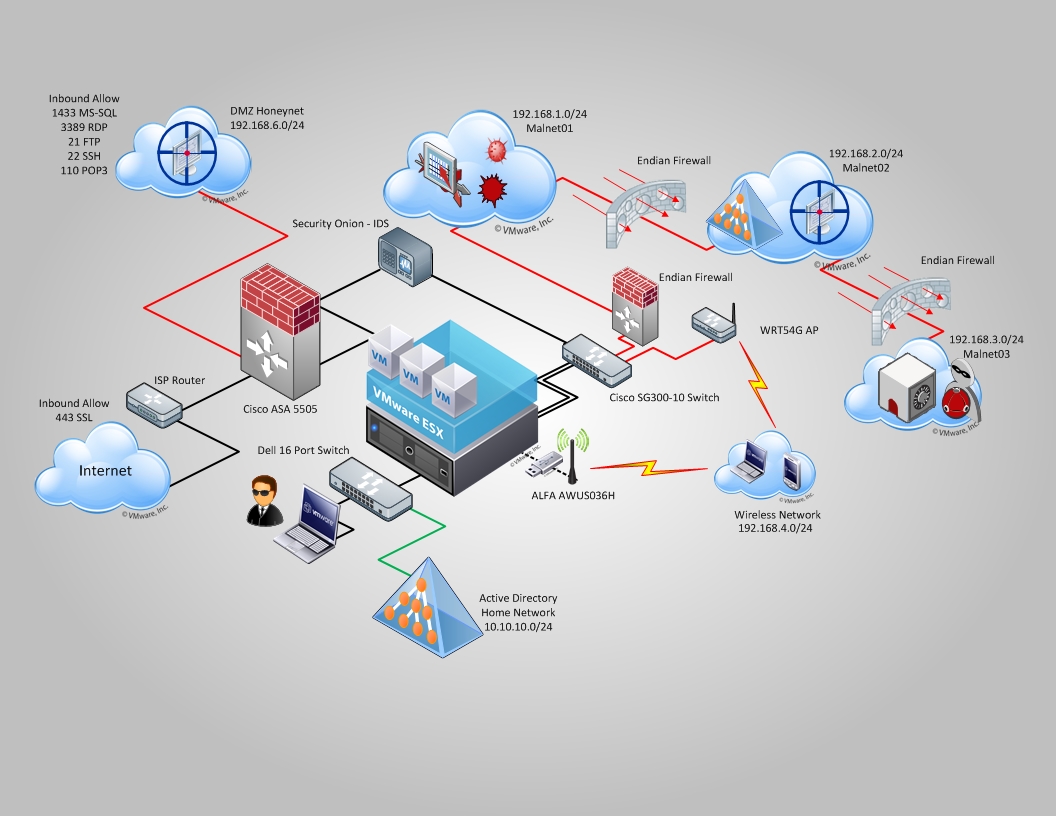

下图是我的安全实验室当前结构的一个拓扑描述。从技术角度看不是100%的准确，但提供了一个架构总览。我创建了一个完备的、预设不安全集合的网络，里面都是易被侵入的主机和系统，同时与我内部的“产品”系统和家用网络保持隔离。
我配置了三个独立的host-only网络。每个网络配置有一个虚拟交换机及双接口的Endian Firewall。通过严格配置防火墙，允许或禁止重要的端口和协议，使模拟三个恶意网络相互之间的各种攻击场景成为可能。此外，通过配置前后两端的Endian Firewal以隔离虚拟和物理网络，同时避免恶意网络中漏洞/溢出/易感染主机受到外部攻击。
每一个恶意网络和DMZ的honeynet都由Snort入侵检测传感器的监控。我使用了很棒的的开源IDS包—Security Onion，作为实验室的核心IDS。Security Onion结合了开放源代码安全包Snort和带有安全管理控制台的squil、Snorby、SQuert组成的OSSEC构成了一个不错的安全监控Linux系统。ESXi的虚拟接口和交换机使其易于快速分配IDS监控接口到任何一个虚拟网络。
恶意网络充斥着一些预设的脆弱的操作系统镜像，这些镜像可以从互联网上很容易的获取到，例如metasploitable和Kioptix。我也创建了自己的漏洞虚拟主机和服务工具箱，可以以巧妙的方式溢出。例如，malnet02包含了配置不当和一个缺少大量补丁的windows 2003 AD域控制器，其上面运行了众多易攻击的服务。攻击和发掘这样的网络可以在保持一流攻击技巧的同时，加深对防御的理解。
家庭网络中的防火墙是具有企业安全认证的思科ASA 5505。这使我可以分配防火墙的一个物理端口作为DMZ的接口。我将这个接口连接到ESXi的一个以太网接口，并把它分配给一个虚拟交换机。现在，我能将任一个虚拟主机连接到DMZ的交换机，一系列配置后，能在DMZ的honeynet网络中检测到它。当前网络就有了一个运行honeynet的主机。ASA配置成允许入站流量由多个端口(TCP21,22,110,1433,3389)从因特网进入DMZ。
为了进行无线网络攻击研究实践，增加了一个Linksys WRT54G的无线路由器，应用默认的Linksys固件，将其配置成接入点。我能使用ALFA USB卡连接到笔记本，也能通过阿尔法卡连接到ESXi中的任一个虚拟主机，并通过虚拟机攻击无线网络。

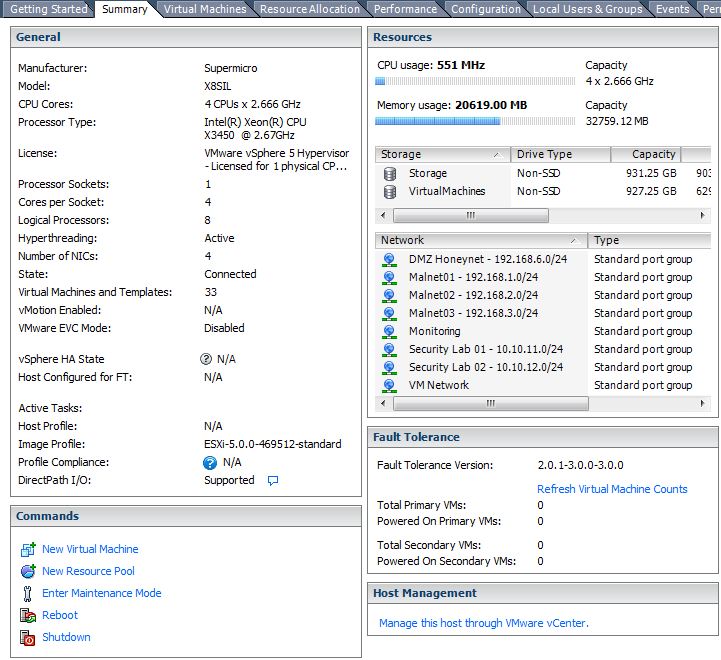

这是Virtual Center的一个ESXi快照的摘要页面：
我用于ESXi Server的完整硬件列表如下：
我去年十一月选择购买的这些硬件是落后一代的产品。这些部件应用广泛，通常与ESXi兼容。这是非常重要的因素，用经过论证的硬件部件构建系统，可以避免任何不兼容性。
CPU：
Intel Xeon X3450 2.67GHz，该型CPU是四核芯，拥有超线程技术。运行在ESXi上，它能够提供8个可用的处理器。我让ESXi管理CPU的分配，如果需要，也可手工将虚拟机分配到单独的逻辑处理器。我对ESXi如何高效分配内存和CPU资源印象深刻，包括为虚拟机分配内存、让ESXi处理所有的资源分配。
主板：
超微服务器主板X8SIL，该主板与ESXi有很好的兼容性。其有一个内置的IPMI接口，具有“无人值守”管理功能。IPMI本质上是控制系统的一个web接口，通过主板上运行的软件实现。这可实现动力循环系统，或者远程查看本地控制台。我曾经观察过它，但是我并不打算再查看一遍。
内存：
32GB(4 x 8)金士顿ECC行货DDR3。
我花了很多时间为系统配置内存，以确保其与ESXi和超微服务器主板完全兼容。该内存位于VMware的硬件兼容列表中。
存储：
2个希捷Barracuda的1TB 7200转/分硬盘。我一直认为希捷设备足够安静、可靠，上述设备也确实是这样。在我的实验室中没有RAID需求，因此我将上述2块硬盘直接作为ESXi的存储设备。虚拟机群占用了一块，镜像和备份占用了另一块。这是简单有效的配置。
ESXi从一个8G的USB key运行。超微主板上有一个直连USB端口，这样它就可以连接并隐藏起来。通过简单地做一个USB KEY镜像，备份ESXi的操作系统和配置变得非常容易。
网络：
主板有两个物理以太网口(如果算上IPMI，则有3个)。为了有4个可用的物理接口，我把另一个系统的一块双端口千兆Intel网卡(82546EB)加了上来。一个ALFA无线网络通过USB方式连接到了ESXi。
ESXi网卡通过一个10口的思科SG300交换机连接恶意网络。我已经在这个设备上启用了三层路由协议，所以各个虚拟局域网间可以通信。该交换机可以通过一个web界面或命令行方式管理。
电源：
我使用了一个酷冷至尊GX 450瓦的电源供电，因为它性价比高。它足够安静，这也是我对系统的另一个要求。
总之，我对自己的ESXi实验室非常满意。对那些想学习并保持一流攻防能力的人来说 ，一个运行攻击和防御测试的沙盒，是一个非常重要的工具。
（全文完）
